5.6.3 Silniki w wykonaniu trójżyłowym
Silniki MS 402 w wykonaniu trójżyłowym mają
wbudowane zabezpieczenie silnika i należy je
podłączać do sieci poprzez skrzynkę sterowniczą
SA-SPM 5, 7 lub 8 firmy Grundfos bez
wbudowanego zabezpieczenia silnika.
Silniki MS 4000 w wykonaniu trójżyłowym należy
podłączać do sieci poprzez skrzynkę sterowniczą
SA-SPM 5, 7 lub 8 firmy Grundfos z wbudowanym
zabezpieczeniem silnika.
W przypadku zastosowania konwencjonalnego
wyłącznika ochronnego połączenia elektryczne
należy wykonać w sposób opisany poniżej.
5.6.4 Sprawdzenie kierunku obrotów
Po podłączeniu silnika do zasilania elektrycznego
należy sprawdzić kierunek obrotów w następujący
sposób:
1. Przed uruchomieniem dodać kilka kropel wody
do uszczelnienia wału.
2. Włączyć silnik i sprawdzić kierunek obrotów
poprzez obserwację wału silnika. W przypadku
pomp SP wał musi obracać się w kierunku
przeciwnym do ruchu wskazówek zegara.
3. Porównać wynik zaobserwowany w punkcie 1
z wymaganym kierunkiem obrotów pompy.
4. Jeśli kierunek obrotów jest nieprawidłowy, należy
zamienić podłączenia dwóch faz. W przypadku
silników uzwojonych do rozruchu gwiazda-trójkąt
należy zamienić U1 z V1 i U2 z V2.
5.6.5 Silniki z rozruchem bezpośrednim
Sposób podłączenia silników podwodnych firmy
Grundfos uzwojonych do rozruchu bezpośredniego
wynika z poniższej tabeli i rys. 11.
Kabel/przyłącze silnika
Sieć
Silniki Grundfos 4" i 6"
PE PE (żółty/zielony)
L1
L2
L3
Sprawdzić kierunek obrotów w sposób opisany
w rozdziale 5.6.4 Sprawdzenie kierunku
PE L1 L2
PE U
M
3

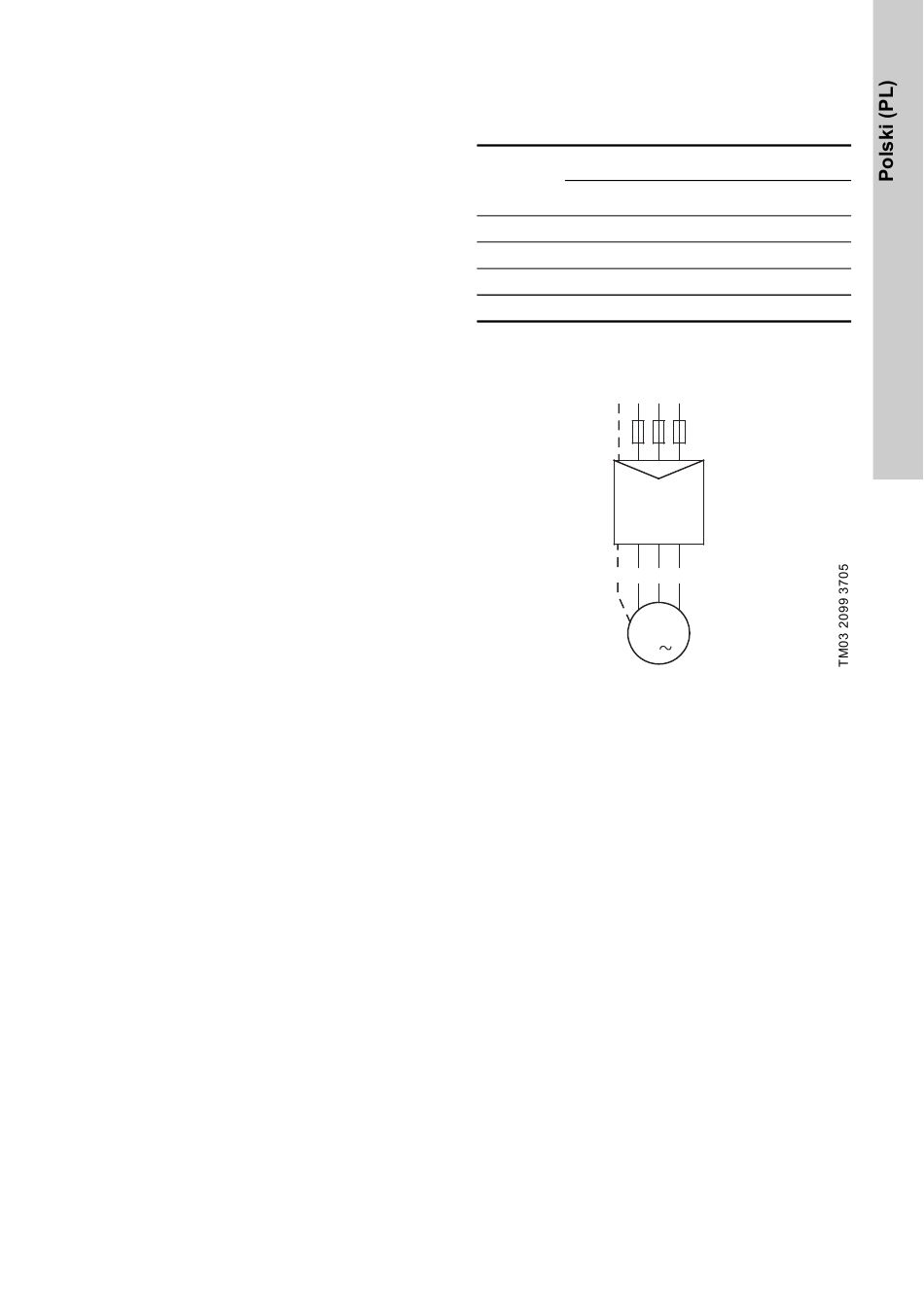

Rys. 11 Silniki z rozruchem bezpośrednim
U (brązowy)
V (czarny)
W (szary)
obrotów.
L3
V W
