11. Ajustes

11.1 Ajuste dos pressóstatos
Aviso
A pressão de paragem não pode,
em circunstância alguma, exceder a pressão
máxima de operação da bomba e do depósito.
Cada sistema de pressurização é testado na fábrica e os pres-
sóstatos são ajustados de forma a garantir um óptimo funciona-
mento.
Durante a instalação e o arranque, poderá ser necessário ajustar
as configurações de forma a optimizar a operação na instalação
efectiva. Consulte a fig. 6.

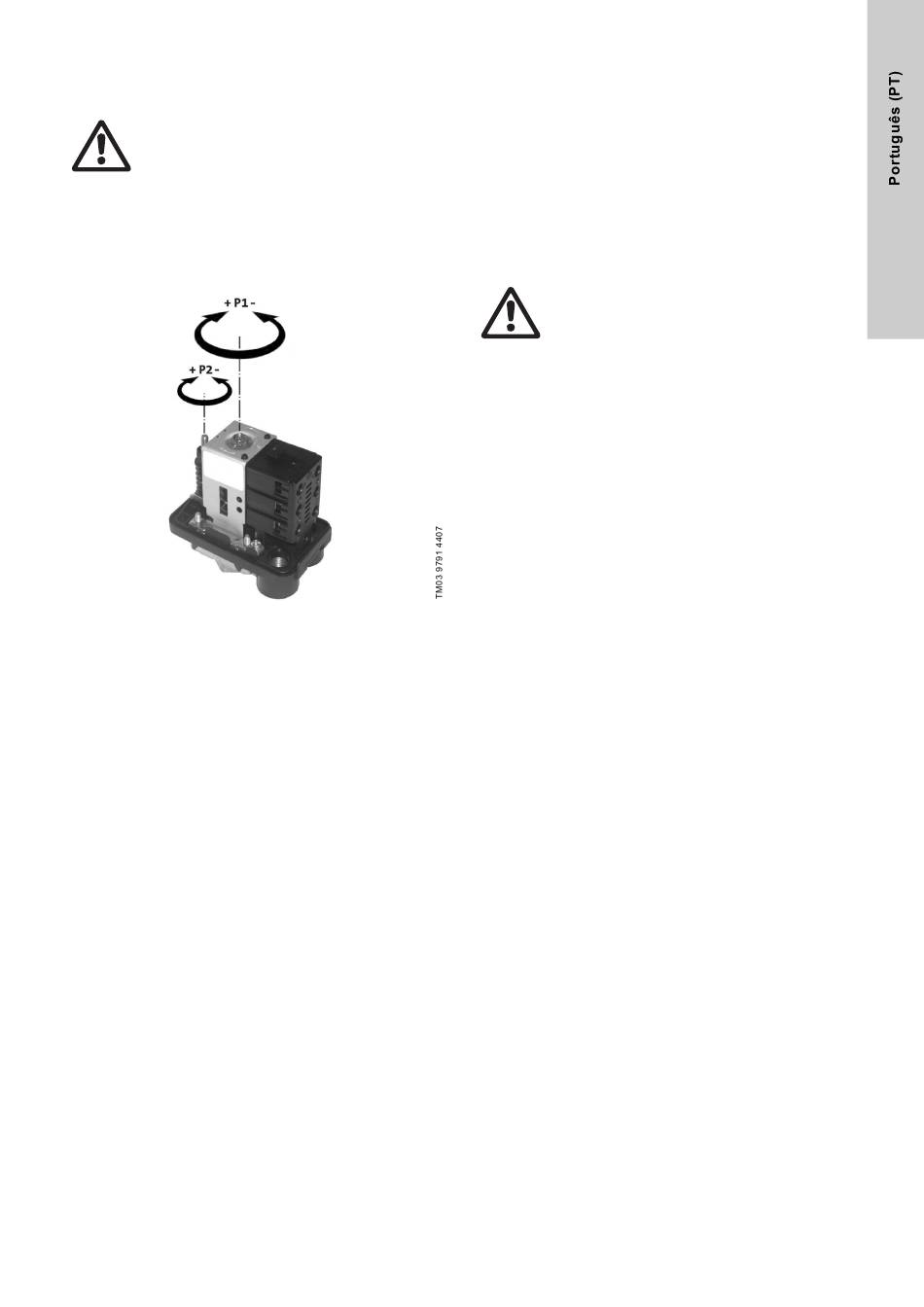

Fig. 6 Pressóstato
11.1.1 Configuração da pressão de paragem
Para configurar a pressão de paragem (p
seguinte forma:
1. Rode o parafuso P1 no sentido dos ponteiros do relógio para
aumentar a pressão de paragem e no sentido contrário ao dos
ponteiros do relógio para diminuir a pressão de paragem.
Consulte a fig. 6.
2. Configure as pressões de paragem com uma diferença de
0,3 a 0,5 bar, respectivamente, (passo de efeito em sequência)
em cada pressóstato.
3. Proceda ao arranque da bomba e verifique, através da leitura
do manómetro, se foram obtidas as pressões de paragem
pretendidas para cada pressóstato.
11.1.2 Configuração da pressão diferencial
Para configurar pressão diferencial (p
sentido dos ponteiros do relógio para aumentar a pressão dife-
rencial e no sentido contrário ao dos ponteiros do relógio para
diminuir a pressão diferencial. A pressão de paragem permanece
inalterada. Consulte a fig. 6.
A pressão diferencial tem de ser configurada para o mesmo valor
em todos os pressóstatos.
11.1.3 Pressão de arranque
A pressão de arranque (p
arranque
mente ao configurar a pressão diferencial.
p p p
arranque = paragem - dif.
Para verificar se a pressão de arranque é a pretendida,
proceda da seguinte forma:
1. Proceda ao arranque a bomba e verifique, através da leitura
do manómetro, se foram obtidas as pressões de paragem
e de arranque pretendidas.
2. Repita os procedimentos de configuração indicados acima até
serem obtidas as pressões de arranque e de paragem correc-
tas.
), proceda da
paragem
), rode o parafuso P2 no
dif.
) é configurada automatica-
11.2 Ajustes da pressão de pré-carga do depósito de
membrana
Uma vez determinada a pressão de arranque da bomba,
a pressão de pré-carga requerida do depósito de membrana
pode ser ajustada aproximadamente para 90 % da pressão de
arranque da bomba.
Pressão de pré-carga = 0,9 x p
A pré-carga do depósito tem de ser verificada/ajustada quando
a tubagem de descarga está vazia.
12. Manutenção
Aviso
Antes de iniciar o trabalho nas bombas, certifi-
que-se de que alimentação eléctrica foi des-
ligada.
Tranque o interruptor geral com um cadeado
para garantir que não será ligado inadvertida-
mente.

12.1 Bomba

Os empanques e os rolamentos da bomba não necessitam de
manutenção.
12.2 Configurações
Para assegurar uma operação correcta e fiável, a pressão de
pré-carga do depósito de membrana e a configuração dos
pressóstatos devem ser verificadas regularmente, pelo menos,
uma vez por ano.
12.3 Protecção anticongelamento
Se o sistema de pressurização não for utilizado durante períodos
de gelo, os colectores, as bombas e o depósito de membrana
deverão ser drenados a fim de evitar danos.
.
arranque
