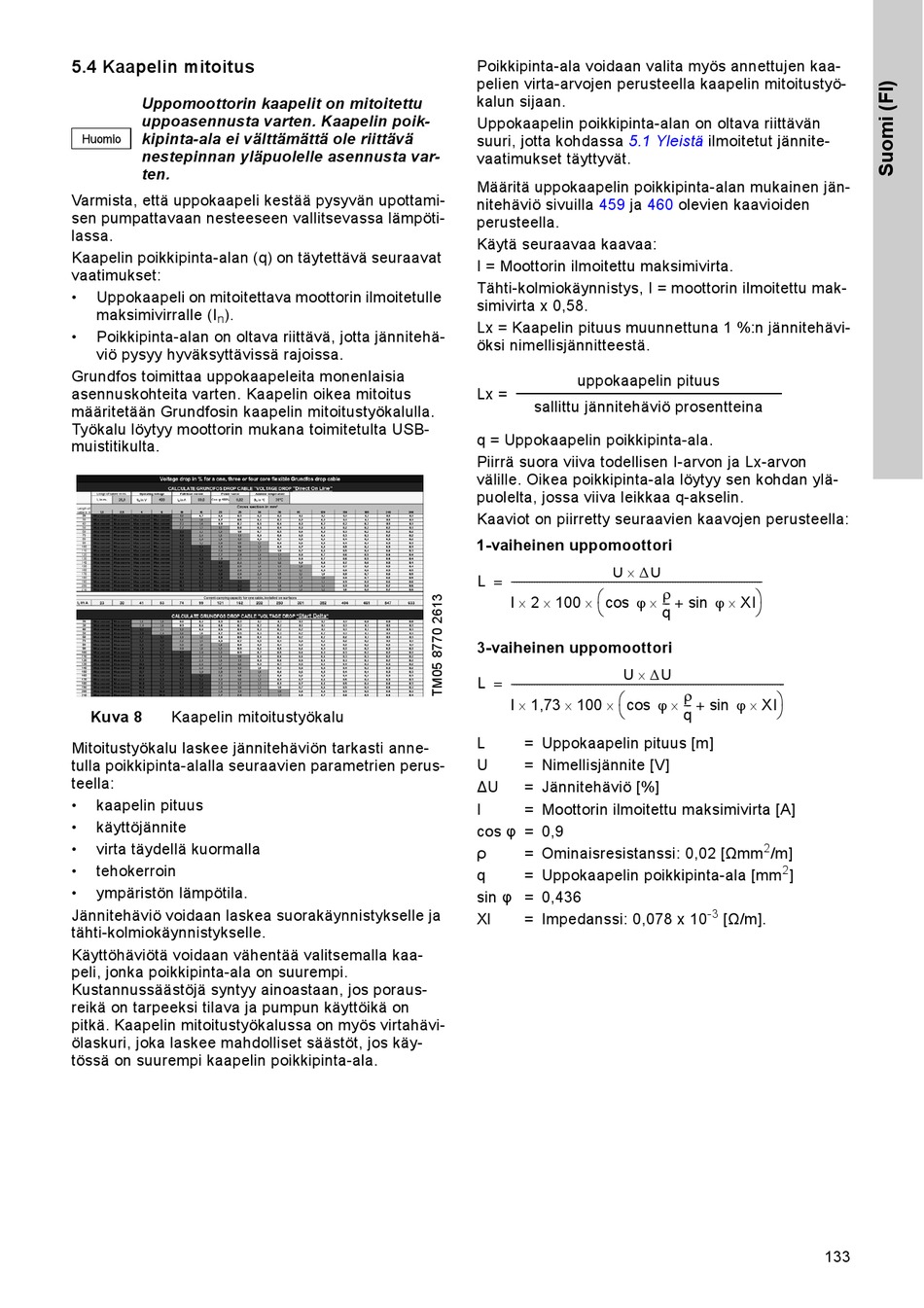

5.4 Kaapelin mitoitus

Uppomoottorin kaapelit on mitoitettu
uppoasennusta varten. Kaapelin poik-
Huomio
kipinta-ala ei välttämättä ole riittävä
nestepinnan yläpuolelle asennusta var-
ten.
Varmista, että uppokaapeli kestää pysyvän upottami-
sen pumpattavaan nesteeseen vallitsevassa lämpöti-
lassa.
Kaapelin poikkipinta-alan (q) on täytettävä seuraavat
vaatimukset:
• Uppokaapeli on mitoitettava moottorin ilmoitetulle
maksimivirralle (I ).
n
• Poikkipinta-alan on oltava riittävä, jotta jännitehä-
viö pysyy hyväksyttävissä rajoissa.
Grundfos toimittaa uppokaapeleita monenlaisia
asennuskohteita varten. Kaapelin oikea mitoitus
määritetään Grundfosin kaapelin mitoitustyökalulla.
Työkalu löytyy moottorin mukana toimitetulta USB-
muistitikulta.
Kuva 8 Kaapelin mitoitustyökalu
Mitoitustyökalu laskee jännitehäviön tarkasti anne-
tulla poikkipinta-alalla seuraavien parametrien perus-
teella:
• kaapelin pituus
• käyttöjännite
• virta täydellä kuormalla
• tehokerroin
• ympäristön lämpötila.
Jännitehäviö voidaan laskea suorakäynnistykselle ja
tähti-kolmiokäynnistykselle.
Käyttöhäviötä voidaan vähentää valitsemalla kaa-
peli, jonka poikkipinta-ala on suurempi.
Kustannussäästöjä syntyy ainoastaan, jos poraus-
reikä on tarpeeksi tilava ja pumpun käyttöikä on
pitkä. Kaapelin mitoitustyökalussa on myös virtahävi-
ölaskuri, joka laskee mahdolliset säästöt, jos käy-
tössä on suurempi kaapelin poikkipinta-ala.
Poikkipinta-ala voidaan valita myös annettujen kaa-
pelien virta-arvojen perusteella kaapelin mitoitustyö-
kalun sijaan.
Uppokaapelin poikkipinta-alan on oltava riittävän
suuri, jotta kohdassa 5.1 Yleistä
vaatimukset täyttyvät.
Määritä uppokaapelin poikkipinta-alan mukainen jän-
nitehäviö sivuilla 459 ja 460
perusteella.
Käytä seuraavaa kaavaa:
I = Moottorin ilmoitettu maksimivirta.
Tähti-kolmiokäynnistys, I = moottorin ilmoitettu mak-
simivirta x 0,58.
Lx = Kaapelin pituus muunnettuna 1 %:n jännitehävi-
öksi nimellisjännitteestä.
uppokaapelin pituus
Lx =
sallittu jännitehäviö prosentteina
q = Uppokaapelin poikkipinta-ala.
Piirrä suora viiva todellisen I-arvon ja Lx-arvon
välille. Oikea poikkipinta-ala löytyy sen kohdan ylä-
puolelta, jossa viiva leikkaa q-akselin.
Kaaviot on piirretty seuraavien kaavojen perusteella:
1-vaiheinen uppomoottori
 U
U
L
------------------------------------------------------------------------------------------------- -
=

    
I 2 100 cos

3-vaiheinen uppomoottori
 U
U
L
---------------------------------------------------------------------------------------------------------- -
=

  
I 1,73 100 cos

L = Uppokaapelin pituus [m]
U = Nimellisjännite [V]
∆U = Jännitehäviö [%]
I = Moottorin ilmoitettu maksimivirta [A]
cos φ = 0,9
ρ = Ominaisresistanssi: 0,02 [Ωmm
q = Uppokaapelin poikkipinta-ala [mm
sin φ = 0,436
Xl = Impedanssi: 0,078 x 10
ilmoitetut jännite-
olevien kaavioiden


 
sin XI
-- -
+

q


   
sin XI
-- -
+

q
2
/m]
2
]
-3
[Ω/m].
133
