5. Elektrik bağlantısı
Uyarı
Üründe çalışmaya başlamadan önce,
gücü kapatın. Güç kaynağının kazara
açılmayacağından emin olun.

5.1 Genel

Elektrik bağlantısı, söz konusu bölgedeki
düzenlemelere uygun olarak yetkili bir kişi tarafından
yapılmalıdır.
Besleme voltajı, nominal maksimum akım ve cos φ,
kurulum sahasına yakın monte edilmesi gereken ayrı
etikette görülür.
Motor terminallerinde ölçülen, Grundfos MS ve MMS
dalgıç motorları için gereken voltaj, sürekli çalışma
sırasında nominal voltajdan - % 10/+ % 6
aralığındadır (besleme voltajı kayıpları ve
kablolardaki kayıplardaki değişim dahildir).
Ayrıca güç kablolarında da voltaj simetrisi olduğunu
kontrol edin; yani tek fazlar arasında voltaj farkı aynı
olmalıdır. Ayrıca bölüm 10. Motorun ve kablonun
kontrol edilmesi, madde 2'ye bakınız.
Uyarı
Motor topraklanmış olmalıdır.
Motor tüm kutuplarında minimum 3 mm
kontak aralığı ile harici bir ana şaltere
bağlanmalıdır.
Entegre sıcaklık vericisine (Tempcon) sahip MS
motorlar bir MP 204 motor koruması ile kurulmazsa,
AT EMC yönergesi (2004/108/EC) gereksinimlerini
karşılamak için fazdan faza çalışma (IEC 384-14)
için onaylanmış bir 0,47 μF kondansatöre
bağlanmalıdır. Kondansatör, sıcaklık ileticisinin bağlı
olduğu iki faza bağlanmalıdır. Bkz. şek. 6.
0,47 μF
Şekil 6 Kondansatörün bağlanması
Motorlar doğrudan yolverme veya yıldız-üçgen
yolverme için sarılmıştır ve çalıştırma akımı, motorun
nominal akımının dört ila altı katı arasıdır.
Motorun çalışmaya başlama süresi sadece yaklaşık
0,1 saniyedir. Bu nedenle doğrudan yolverme
sadece güç beslemesi şirketi tarafından
onaylanmaktadır.

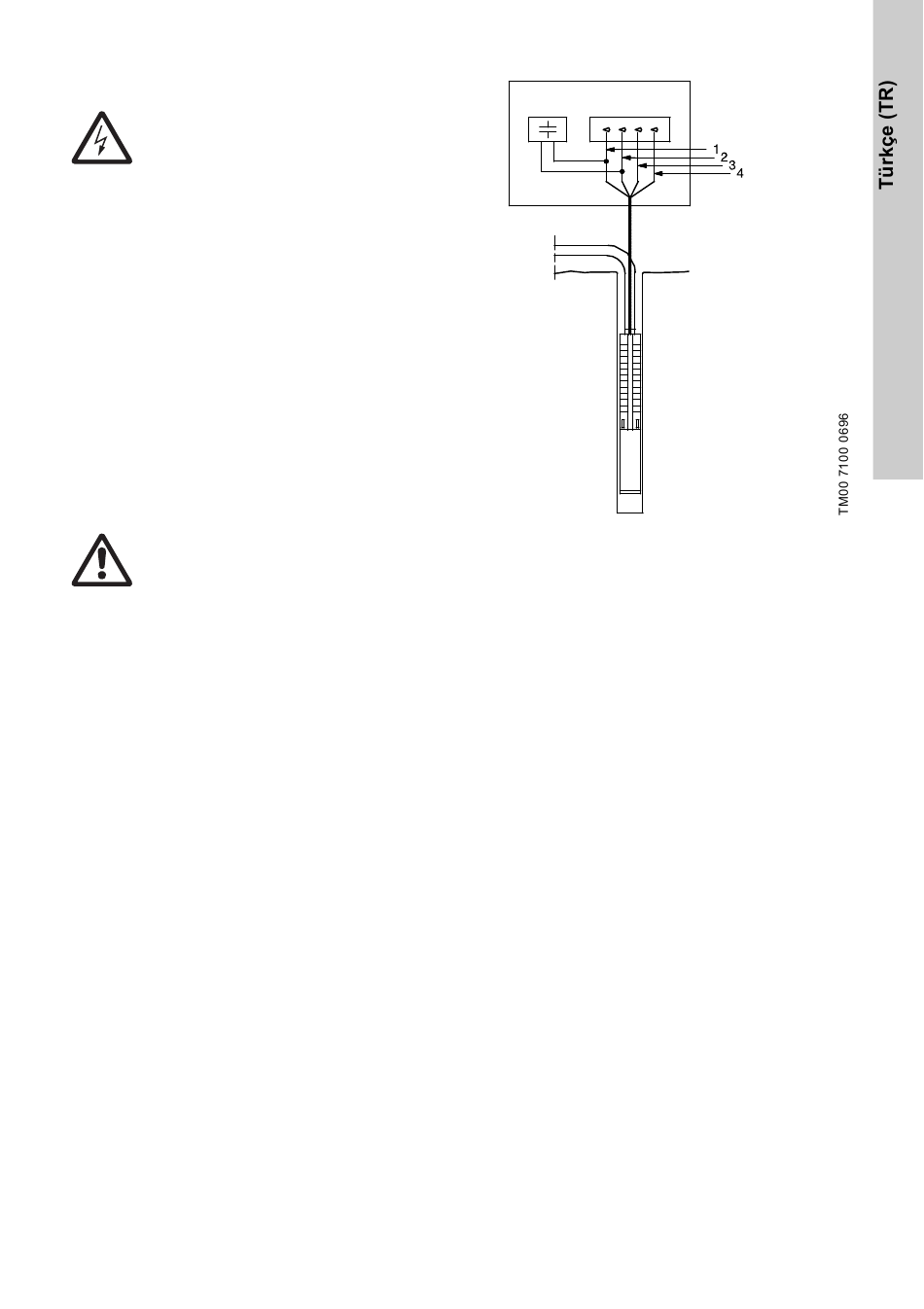

1 = L1: Kahverengi
2 = L2: Siyah
3 = L3: Gri
4 = PE: Sarı/yeşil
