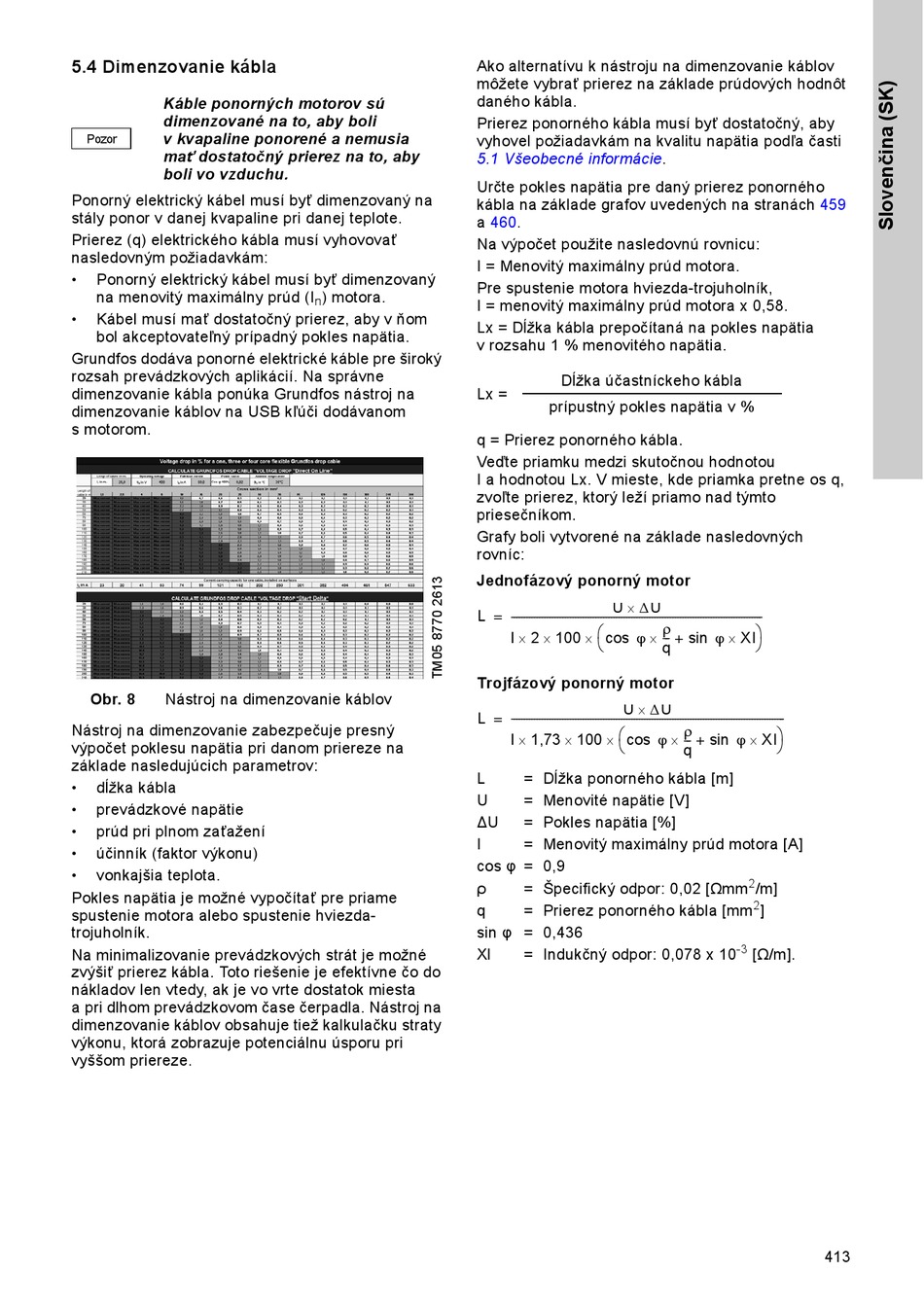

5.4 Dimenzovanie kábla
Káble ponorných motorov sú
dimenzované na to, aby boli
Pozor
v kvapaline ponorené a nemusia
mať dostatočný prierez na to, aby
boli vo vzduchu.
Ponorný elektrický kábel musí byť dimenzovaný na
stály ponor v danej kvapaline pri danej teplote.
Prierez (q) elektrického kábla musí vyhovovať
nasledovným požiadavkám:
• Ponorný elektrický kábel musí byť dimenzovaný
na menovitý maximálny prúd (I
• Kábel musí mať dostatočný prierez, aby v ňom
bol akceptovateľný prípadný pokles napätia.
Grundfos dodáva ponorné elektrické káble pre široký
rozsah prevádzkových aplikácií. Na správne
dimenzovanie kábla ponúka Grundfos nástroj na
dimenzovanie káblov na USB kľúči dodávanom
s motorom.
Obr. 8 Nástroj na dimenzovanie káblov
Nástroj na dimenzovanie zabezpečuje presný
výpočet poklesu napätia pri danom priereze na
základe nasledujúcich parametrov:
• dĺžka kábla
• prevádzkové napätie
• prúd pri plnom zaťažení
• účinník (faktor výkonu)
• vonkajšia teplota.
Pokles napätia je možné vypočítať pre priame
spustenie motora alebo spustenie hviezda-
trojuholník.
Na minimalizovanie prevádzkových strát je možné
zvýšiť prierez kábla. Toto riešenie je efektívne čo do
nákladov len vtedy, ak je vo vrte dostatok miesta
a pri dlhom prevádzkovom čase čerpadla. Nástroj na
dimenzovanie káblov obsahuje tiež kalkulačku straty
výkonu, ktorá zobrazuje potenciálnu úsporu pri
vyššom priereze.
Ako alternatívu k nástroju na dimenzovanie káblov
môžete vybrať prierez na základe prúdových hodnôt
daného kábla.
Prierez ponorného kábla musí byť dostatočný, aby
vyhovel požiadavkám na kvalitu napätia podľa časti
5.1 Všeobecné
Určte pokles napätia pre daný prierez ponorného
kábla na základe grafov uvedených na stranách
a 460.
Na výpočet použite nasledovnú rovnicu:
I = Menovitý maximálny prúd motora.
Pre spustenie motora hviezda-trojuholník,
) motora.
n
I = menovitý maximálny prúd motora x 0,58.
Lx = Dĺžka kábla prepočítaná na pokles napätia
v rozsahu 1 % menovitého napätia.
Lx =
q = Prierez ponorného kábla.
Veďte priamku medzi skutočnou hodnotou
I a hodnotou Lx. V mieste, kde priamka pretne os q,
zvoľte prierez, ktorý leží priamo nad týmto
priesečníkom.
Grafy boli vytvorené na základe nasledovných
rovníc:
Jednofázový ponorný motor
L
Trojfázový ponorný motor
L
L
U
∆U
I
cos φ = 0,9
ρ
q
sin φ = 0,436
Xl
informácie.
Dĺžka účastníckeho kábla
prípustný pokles napätia v %
 U
U
------------------------------------------------------------------------------------------------- -
=


    
I 2 100 cos
-- -

q
 U
U
---------------------------------------------------------------------------------------------------------- -
=

   
I 1,73 100 cos

= Dĺžka ponorného kábla [m]
= Menovité napätie [V]
= Pokles napätia [%]
= Menovitý maximálny prúd motora [A]
= Špecifický odpor: 0,02 [Ωmm
= Prierez ponorného kábla [mm
= Indukčný odpor: 0,078 x 10
459

 
sin XI
+



  
sin XI
-- -
+

q
2
/m]
2
]
-3
[Ω/m].
