4. Priprema

Upozorenje
Prije nego započnete raditi na
proizvodu, isključite opskrbni
napon. Osigurajte da se električno
napajanje ne može nehotično
uključiti.
Upozorenje
Kako biste izbjegli ozljede pri
pomicanju motora, koristite traku ili
kuku i dizalicu za podizanje.

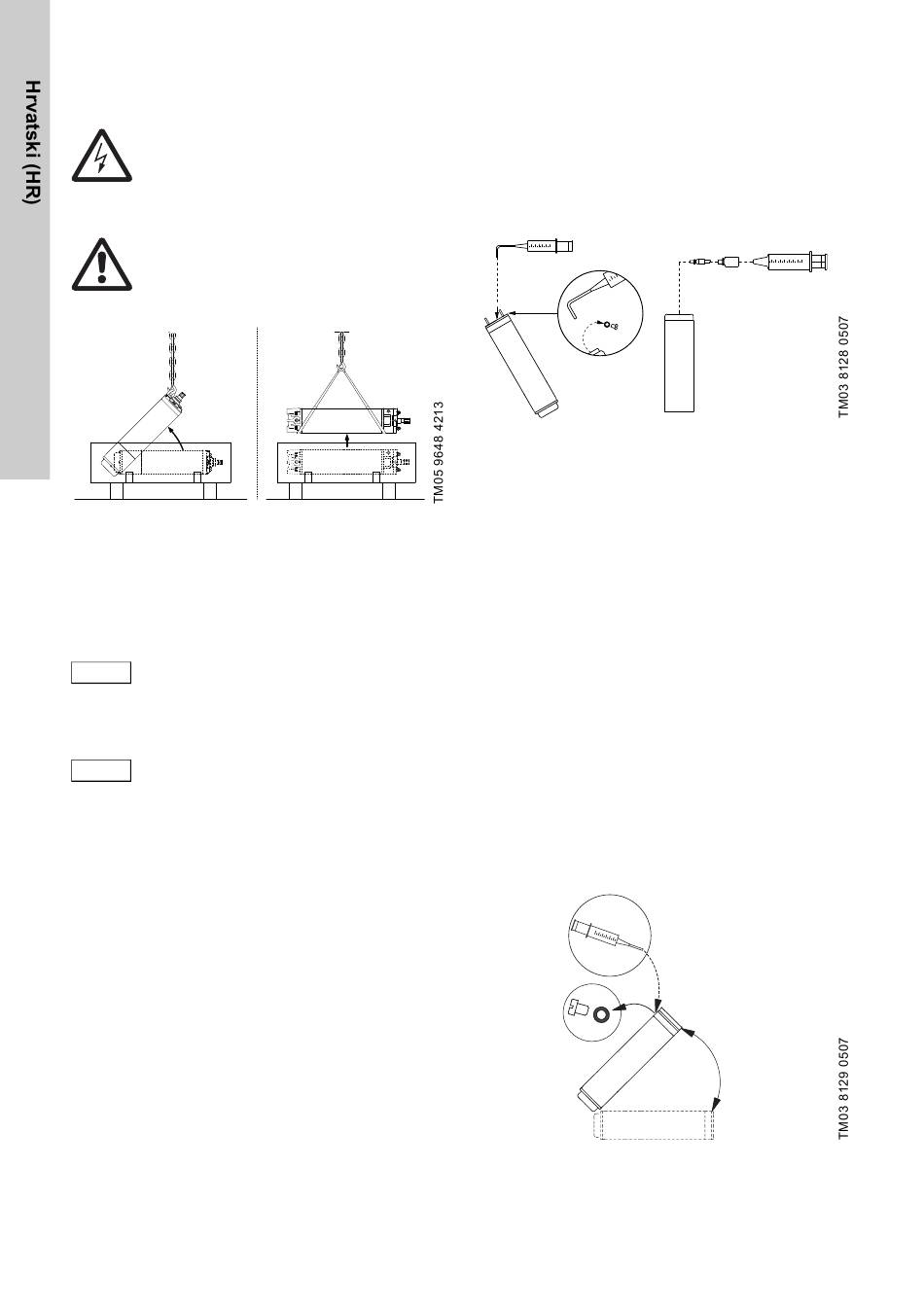

Slika 2 Pomjeranje motora
4.1 Provjeravanje tekućine u motoru
Potopni motori su tvornički napunjeni posebnom
neotrovnom tekućinom, odobrenom od FDA, koja je
otporna na smrzavanje do -20 °C.
Potrebno je provjeriti razinu
Uputa
tekućine u motoru i motor po potrebi
napuniti. Koristite vodu sa slavine.
Ukoliko je potrebna zaštita od
smrzavanja, za dopunjavanje motora
treba koristiti specijalnu Grundfos
Upozorenje
tekućinu. U suprotnom, može se
koristiti voda sa slavine za
dopunjavanje.
Dopunjavanje se provodi prema niže opisanom
postupku.
4.1.1 Grundfos MS 402 i MS 4000 potopni motori.
Otvor za punjenje tekućine za motor nalazi se na
sljedećim mjestima:
MS 402: na dnu motora.
MS 4000: na vrhu motora.
1. Postavite potopni motor kao što je prikazano na
sl. 3. Vijak za punjenje mora biti na najvišoj točki
motora.
2. Uklonite vijak iz otvora za punjenje.
3. Ubrizgavajte tekućinu u motor štrcaljkom za
punjenje, (sl. 3), sve dok se tekućina ne počne
vraćati iz otvora za punjenje.
178
4. Zamijenite vijak na otvoru za punjenje i sigurno
ga pritegnite prije vraćanja motora u prvobitni
položaj.
Zakretni momenti:
MS 402: 2,0 Nm.
MS 4000: 3,0 Nm.
Potopni motor je sada spreman za montažu.
MS 4000
Slika 3 Položaj motora pri punjenju - MS 4000
i MS 402
4.1.2 Grundfos potopni motor MS 6000
• Ukoliko je motor isporučen sa skladišta, prije
montaže motora potrebno je provjeriti razinu
tekućine. Pogledajte sl. 4.
• Prilikom servisiranja, obvezno provjeriti razinu
tekućine. Pogledajte sl. 4.
Postupak punjenja:
Otvor za punjenje tekućine nalazi se na vrhu motora.
1. Postavite potopne motore kako je prikazano na
sl. 4. Vijak za punjenje mora biti na najvišoj točki
motora.
2. Uklonite vijak iz otvora za punjenje.
3. Ubrizgavajte tekućinu u motor štrcaljkom za
punjenje, (sl. 4), sve dok se tekućina ne počne
vraćati iz otvora za punjenje.
4. Zamijenite vijak na otvoru za punjenje i sigurno
ga pritegnite prije vraćanja motora u prvobitni
položaj.
Zakretni moment: 3,0 Nm.
Potopni motor je sada spreman za montažu.
Slika 4 Položaj motora pri punjenju - MS 6000
MS 402
45°
