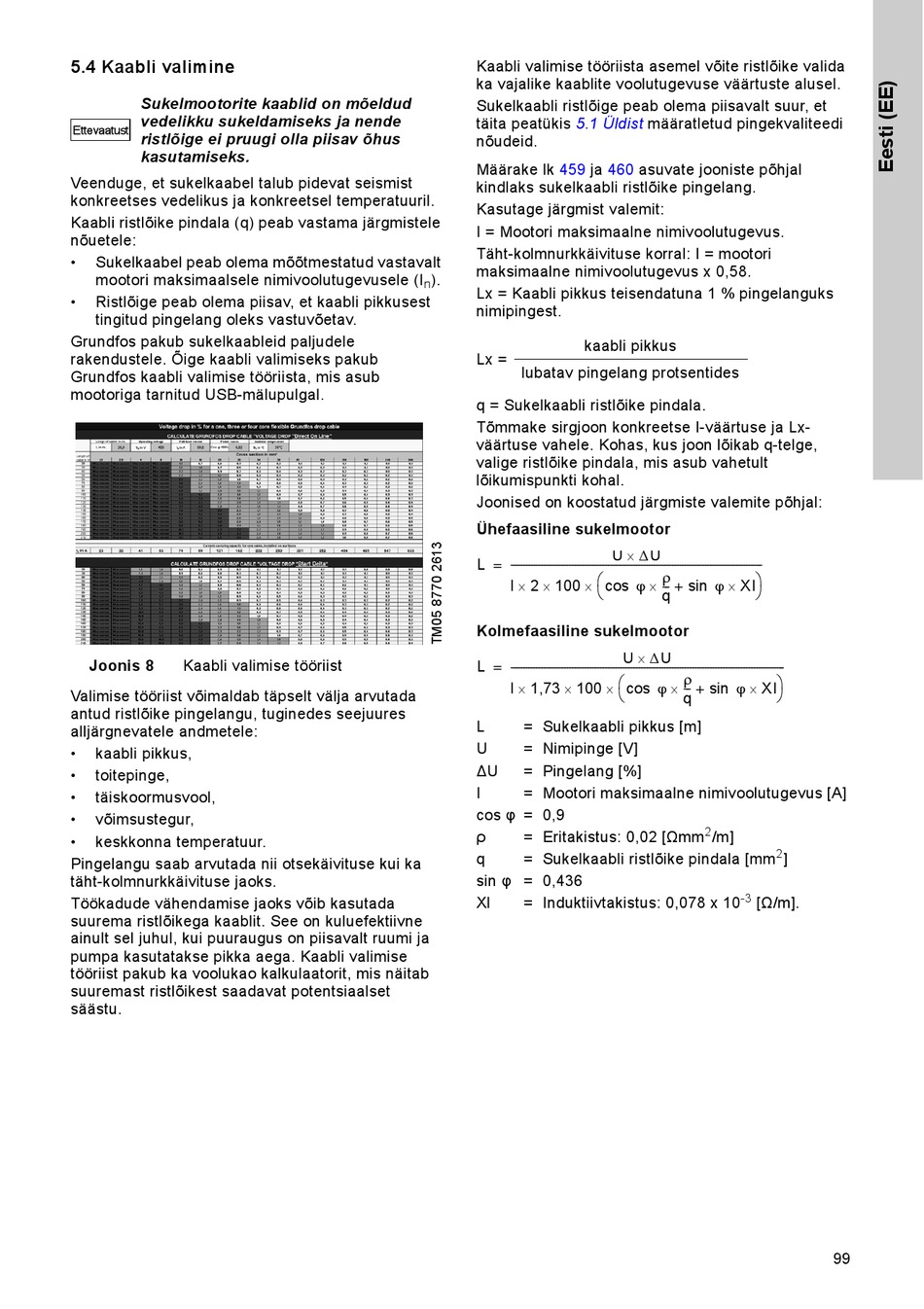

5.4 Kaabli valimine

Sukelmootorite kaablid on mõeldud
vedelikku sukeldamiseks ja nende
Ettevaatust
ristlõige ei pruugi olla piisav õhus
kasutamiseks.
Veenduge, et sukelkaabel talub pidevat seismist
konkreetses vedelikus ja konkreetsel temperatuuril.
Kaabli ristlõike pindala (q) peab vastama järgmistele
nõuetele:
• Sukelkaabel peab olema mõõtmestatud vastavalt
mootori maksimaalsele nimivoolutugevusele (I
• Ristlõige peab olema piisav, et kaabli pikkusest
tingitud pingelang oleks vastuvõetav.
Grundfos pakub sukelkaableid paljudele
rakendustele. Õige kaabli valimiseks pakub
Grundfos kaabli valimise tööriista, mis asub
mootoriga tarnitud USB-mälupulgal.
Joonis 8 Kaabli valimise tööriist
Valimise tööriist võimaldab täpselt välja arvutada
antud ristlõike pingelangu, tuginedes seejuures
alljärgnevatele andmetele:
• kaabli pikkus,
• toitepinge,
• täiskoormusvool,
• võimsustegur,
• keskkonna temperatuur.
Pingelangu saab arvutada nii otsekäivituse kui ka
täht-kolmnurkkäivituse jaoks.
Töökadude vähendamise jaoks võib kasutada
suurema ristlõikega kaablit. See on kuluefektiivne
ainult sel juhul, kui puuraugus on piisavalt ruumi ja
pumpa kasutatakse pikka aega. Kaabli valimise
tööriist pakub ka voolukao kalkulaatorit, mis näitab
suuremast ristlõikest saadavat potentsiaalset
säästu.
Kaabli valimise tööriista asemel võite ristlõike valida
ka vajalike kaablite voolutugevuse väärtuste alusel.
Sukelkaabli ristlõige peab olema piisavalt suur, et
täita peatükis 5.1 Üldist
nõudeid.
Määrake lk 459 ja
kindlaks sukelkaabli ristlõike pingelang.
Kasutage järgmist valemit:
I = Mootori maksimaalne nimivoolutugevus.
Täht-kolmnurkkäivituse korral: I = mootori
maksimaalne nimivoolutugevus x 0,58.
).
n
Lx = Kaabli pikkus teisendatuna 1 % pingelanguks
nimipingest.
kaabli pikkus
Lx =
lubatav pingelang protsentides
q = Sukelkaabli ristlõike pindala.
Tõmmake sirgjoon konkreetse I-väärtuse ja Lx-
väärtuse vahele. Kohas, kus joon lõikab q-telge,
valige ristlõike pindala, mis asub vahetult
lõikumispunkti kohal.
Joonised on koostatud järgmiste valemite põhjal:
Ühefaasiline sukelmootor
L
------------------------------------------------------------------------------------------------- -
=

  
I 2 100

Kolmefaasiline sukelmootor
L
---------------------------------------------------------------------------------------------------------- -
=
 
I 1,73 100
L = Sukelkaabli pikkus [m]
U = Nimipinge [V]
∆U = Pingelang [%]
I = Mootori maksimaalne nimivoolutugevus [A]
cos φ = 0,9
ρ = Eritakistus: 0,02 [Ωmm
q = Sukelkaabli ristlõike pindala [mm
sin φ = 0,436
Xl = Induktiivtakistus: 0,078 x 10
määratletud pingekvaliteedi
460 asuvate jooniste põhjal
 U
U


   
cos sin XI
-- -
+

q
 U
U

 
    
cos sin XI
-- -
+
 
q
2
/m]
2
-3
[Ω/m].
]
