Ο υποβρύχιος κινητήρας είναι τώρα πια έτοιμος για
εγκατάσταση.

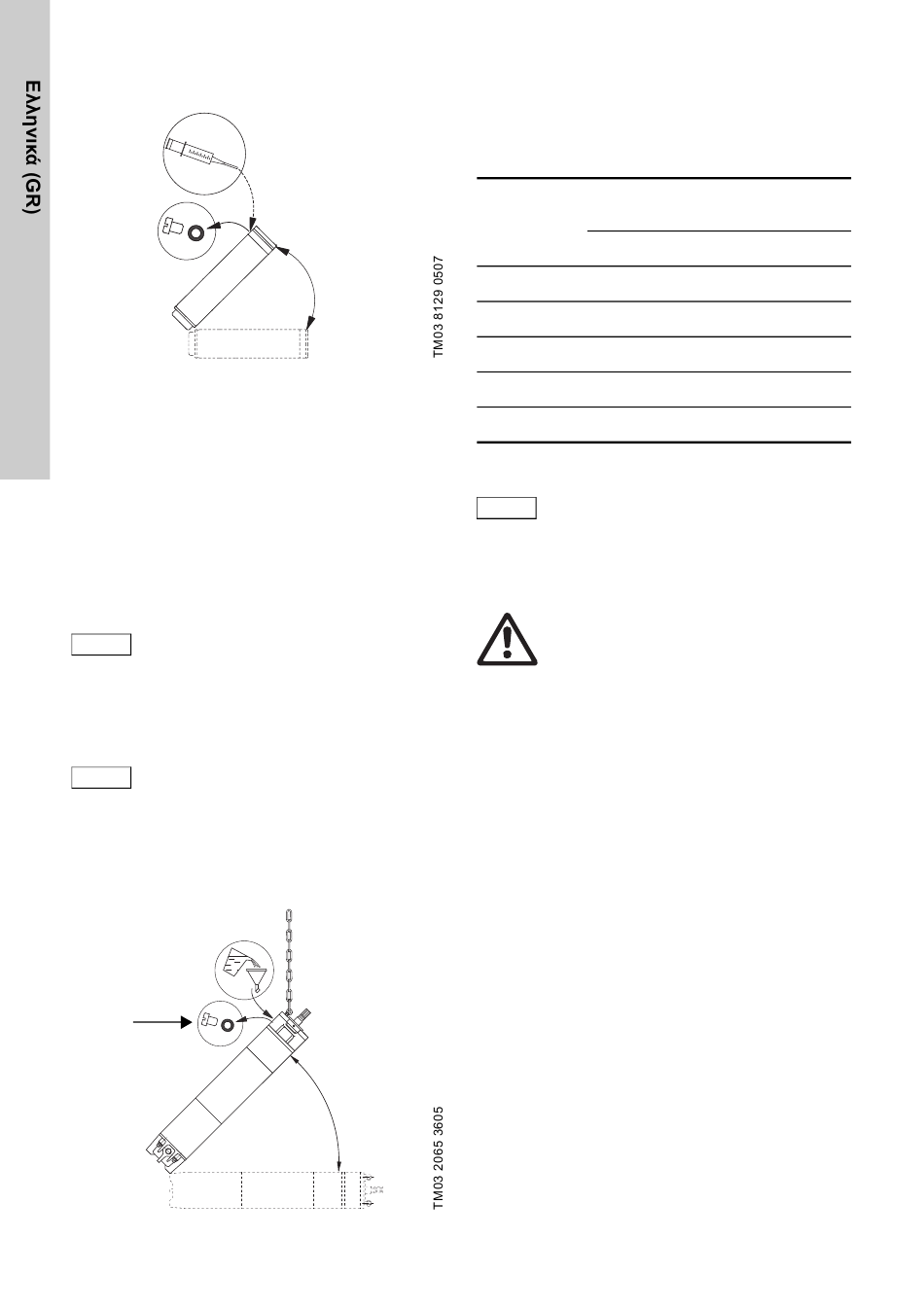

Σχ. 4 Θέση κινητήρα κατά τη διάρκεια της
πλήρωσης - MS 6000
4.1.3 Υποβρύχιοι κινητήρες Grundfos MMS6,
MMS 8000, MMS 10000 και MMS 12000
∆ιαδικασία πλήρωσης:
Τοποθετήστε τον κινητήρα σε γωνία 45 ° με την
κορυφή του κινητήρα προς τα πάνω. Βλέπε σχήμα 5.
1. Ξεβιδώστε την τάπα (Α) και βάλτε ένα χωνί στην
οπή.
2. Γεμίστε με νερό βρύσης τον κινητήρα μέχρι το
υγρό κινητήρα που βρίσκεται στο εσωτερικό του
κινητήρα να αρχίσει να βγαίνει από την τάπα (Α).
Μη χρησιμοποιείτε υγρό κινητήρα που
Προσοχή
περιέχει λάδι.
3. Αφαιρέστε το χωνί και ξανατοποθετήστε την
τάπα (Α).
Πριν συνδέσετε τον κινητήρα σε αντλία
μετά από μεγάλη περίοδο
αποθήκευσης, να λιπαίνετε το
Προσοχή
στυπιοθλίπτη του άξονα προσθέτοντας
μερικές σταγόνες νερό και
περιστρέφοντας τον άξονα.
Ο υποβρύχιος κινητήρας είναι πια έτοιμος να
συναρμολογηθεί μαζί με την αντλία και να
τοποθετηθεί.
A
Σχ. 5 Θέση κινητήρα κατά την πλήρωση - MMS
162
4.2 Προϋποθέσεις τοποθέτησης
Ο κινητήρας μπορεί να τοποθετηθεί είτε κατακόρυφα
ή οριζόντια.
4.2.1 Κινητήρες κατάλληλοι για οριζόντια
Τύπος
κινητήρα
45°
MS
MMS6
MMS 8000
MMS 10000
MMS 12000
Προσοχή
45°
εγκατάσταση
Ισχύς εξόδου
50 Hz
[kW]
Όλα τα μεγέθη
5,5 - 37
22 - 92
75 - 170
147 - 190
Κατά τη διάρκεια της λειτουργίας,
ο κινητήρας πρέπει να είναι πάντα
τελείως βυθισμένος στο υγρό.
Συμβουλευτείτε τα χαρακτηριστικά
NPSH του κατασκευαστή της αντλίας.
Προειδοποίηση
Εάν ο κινητήρας χρησιμοποιείται για
ζεστά υγρά (40-60 °C), βεβαιωθείτε ότι
τα άτομα δεν μπορούν να έρθουν σε
επαφή με τον κινητήρα και την
εγκατάσταση, π.χ. τοποθετώντας μία
προστατευτική διάταξη.
Ισχύς εξόδου
60 Hz
[kW]
Όλα τα μεγέθη
5,5 - 37
22 - 92
75 - 170
-
