5.6.3 Трёхжильные электродвигатели
Трёхжильные электродвигатели MS 402
оснащены соответствующей защитой и должны
подключаться к сети через блок управления
Grundfos SA-SPM 5, 7 или 8 без защиты
электродвигателя.
Трёхжильные электродвигатели MS 4000 должны
подключаться к сети через блок управления
Grundfos SA-SPM 5, 7 или 8, в который входит
защита электродвигателя.
При использовании стандартного пускателя
электродвигателя электрические подключения
следует производить по схеме, описанной далее.
5.6.4 Проверка направления вращения
При подключении электродвигателя к сети
электропитания необходимо проверить
направление вращения:
1. Капните несколько капель воды на уплотнение
вала перед запуском.
2. Запустите электродвигатель.
Направление вращения определяется по
направлению вращения вала
электродвигателя. У насосов Grundfos SP
направление вращения должно быть против
часосой стрелки.
3. Сравните результат от точки 1 с
водопотреблением насоса.
4. Если направление вращения неверное,
поменяйте местами два фазных соединения.
В электродвигателях для пуска по схеме
"звезда-треугольник" замените U1 на V1, а U2
на V2.
362
5.6.5 Электродвигатели для прямого пуска
Подключение погружных электродвигателей
Grundfos для прямого пуска показано в таблице
ниже и на рис. 11.
Кабель/соединение
Питающая
сеть Электродвигатели Grundfos
диаметром 4 и 6 дюймов
PE PE (жёлтый/зелёный)
L1
L2
L3
Проверьте направление вращения, как описано в
разделе 5.6.4 Проверка направления
PE L1 L2
PE U
M
3

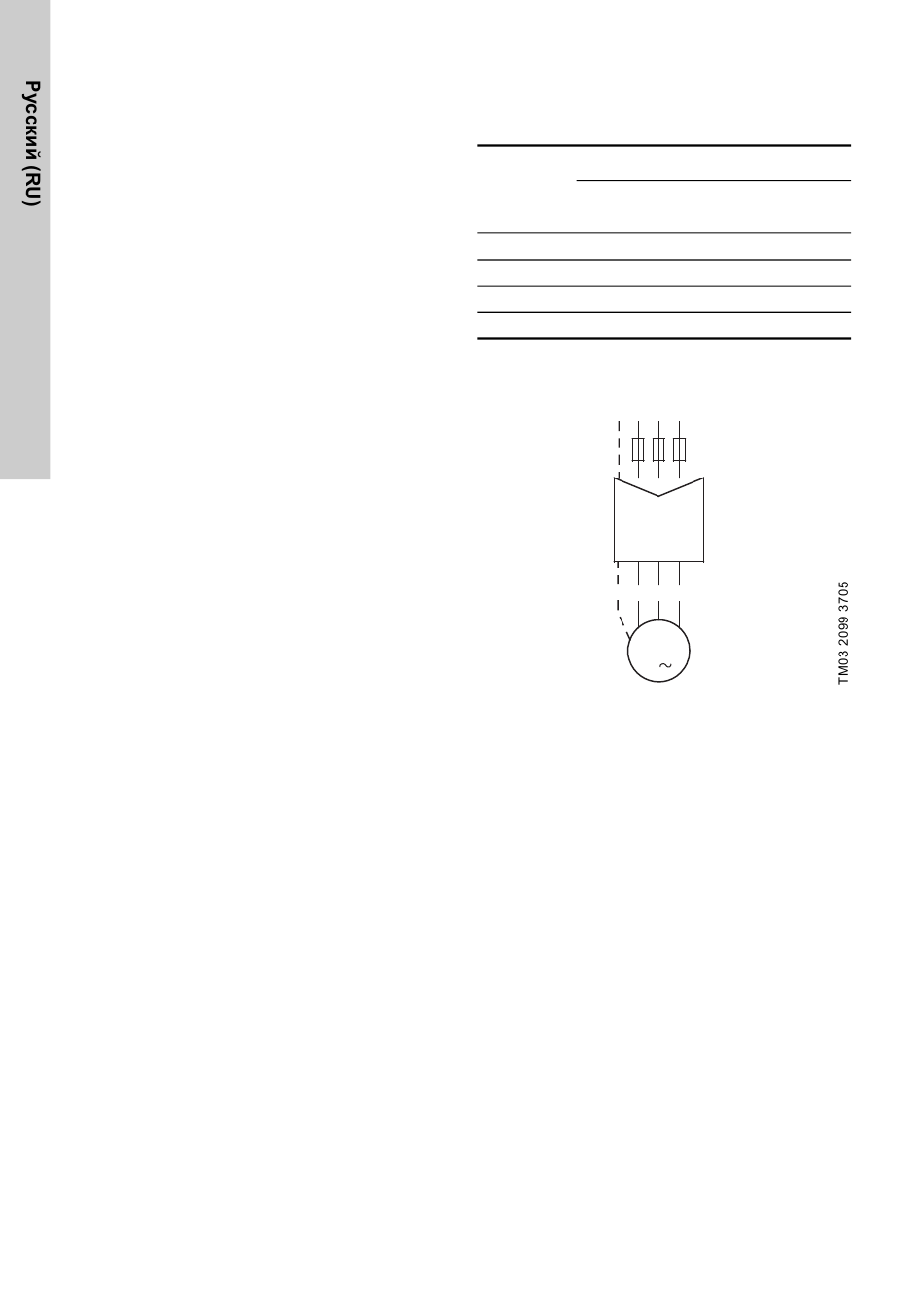

Рис. 11 Электродвигатели для прямого пуска
U (коричневый)
V (чёрный)
W (серый)
вращения.
L3
V W
