5.6.3 Trīsvadu motori
Trīsvadu motori MS 402 ietver motora aizsardzību,
un tie jāpieslēdz tīklam, izmantojot GRUNDFOS
vadības bloku SA-SPM 5, 7 vai 8 bez motora
aizsardzības.
Trīsvadu motori MS 4000 ietver motora aizsardzību,
un tie jāpieslēdz tīklam, izmantojot GRUNDFOS
vadības bloku SA-SPM 5, 7 vai 8 bez motora
aizsardzības.
Izmantojot standarta motora aizsargslēdzi,
elektriskais pieslēgums ir jāveic saskaņā ar tālāk
doto aprakstu.
5.6.4 Rotācijas virziena pārbaude
Kad motors ir pievienots elektroapgādei, pareizu
rotācijas virzienu nosakiet šādi:
1. Pirms iedarbināšanas uzpiliniet uz vārpstas
blīves dažus pilienus ūdens.
2. Palaidiet motoru un pārbaudiet rotācijas virzienu,
raugoties uz motora vārpstu. GRUNDFOS SP
sūkņiem rotācijas virzienam jābūt pretējam
pulksteņrādītāja virzienam.
3. Salīdziniet 1. punktā iegūto rezultātu ar sūkņa
patēriņu.
4. Ja rotācijas virziens ir nepareizs, samainiet
vietām abus fāzes savienojumus. Ja motori ir
uztīti zvaigznes-trīsstūra slēguma palaidei, U1
samainiet ar V1 un U2 - ar V2.
5.6.5 Tiešslēguma palaidei uztīti motori
GRUNDFOS tiešslēguma palaidei uztīto
iegremdējamo motoru savienojums ir norādīts tālāk
esošajā tabulā un 11. att.
Kabelis/savienojums
Tīkls
GRUNDFOS 4" un 6" motori
PE PE (dzeltens/zaļš)
L1
L2
L3
Pārbaudiet rotācijas virzienu, kā aprakstīts sadaļā
5.6.4 Rotācijas virziena pārbaude.
PE L1 L2
PE U
M
3

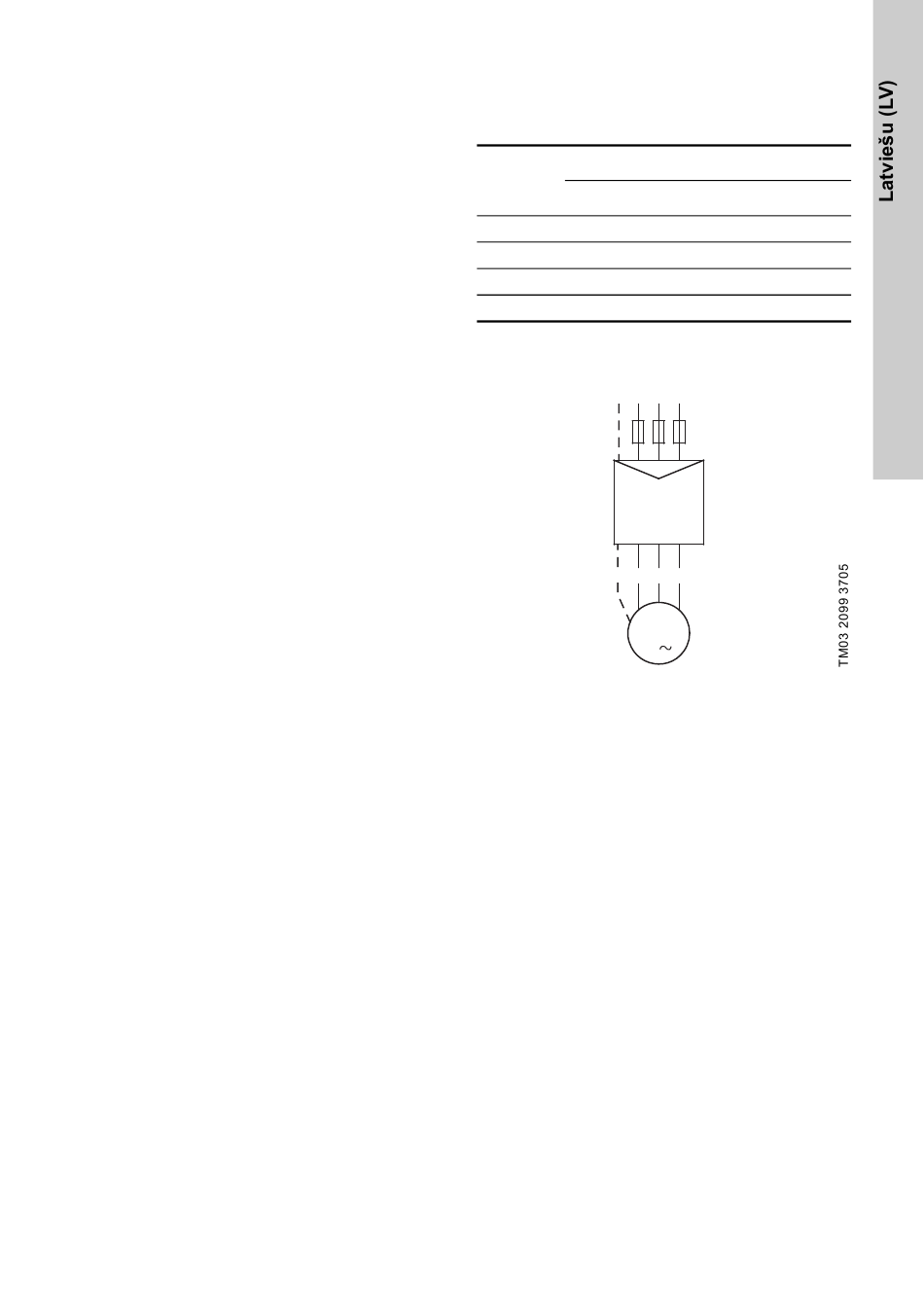

11. ilustr. Tiešslēguma palaidei uztīti motori
U (brūns)
V (melns)
W (pelēks)
L3
V W
