5.5 Control del motor sumergible MS 402
monofásico
Aviso
Los motores sumergibles MS 402
monofásicos de potencia inferior a
1,1 kW incorporan protección de motor,
que garantiza la desconexión del motor
en caso de temperatura de bobinado
excesiva mientras el motor aún recibe
suministro de tensión. Tenga esto en
cuenta cuando el motor forme parte de
un sistema de control.
5.6 Conexión de motores monofásicos
5.6.1 Motores de 2 cables
Los motores MS 402 de 2 cables incorporan protec-
ción de motor y un dispositivo de arranque, de modo
que pueden conectarse directamente a la red eléc-
trica. Consulte la fig. 9.

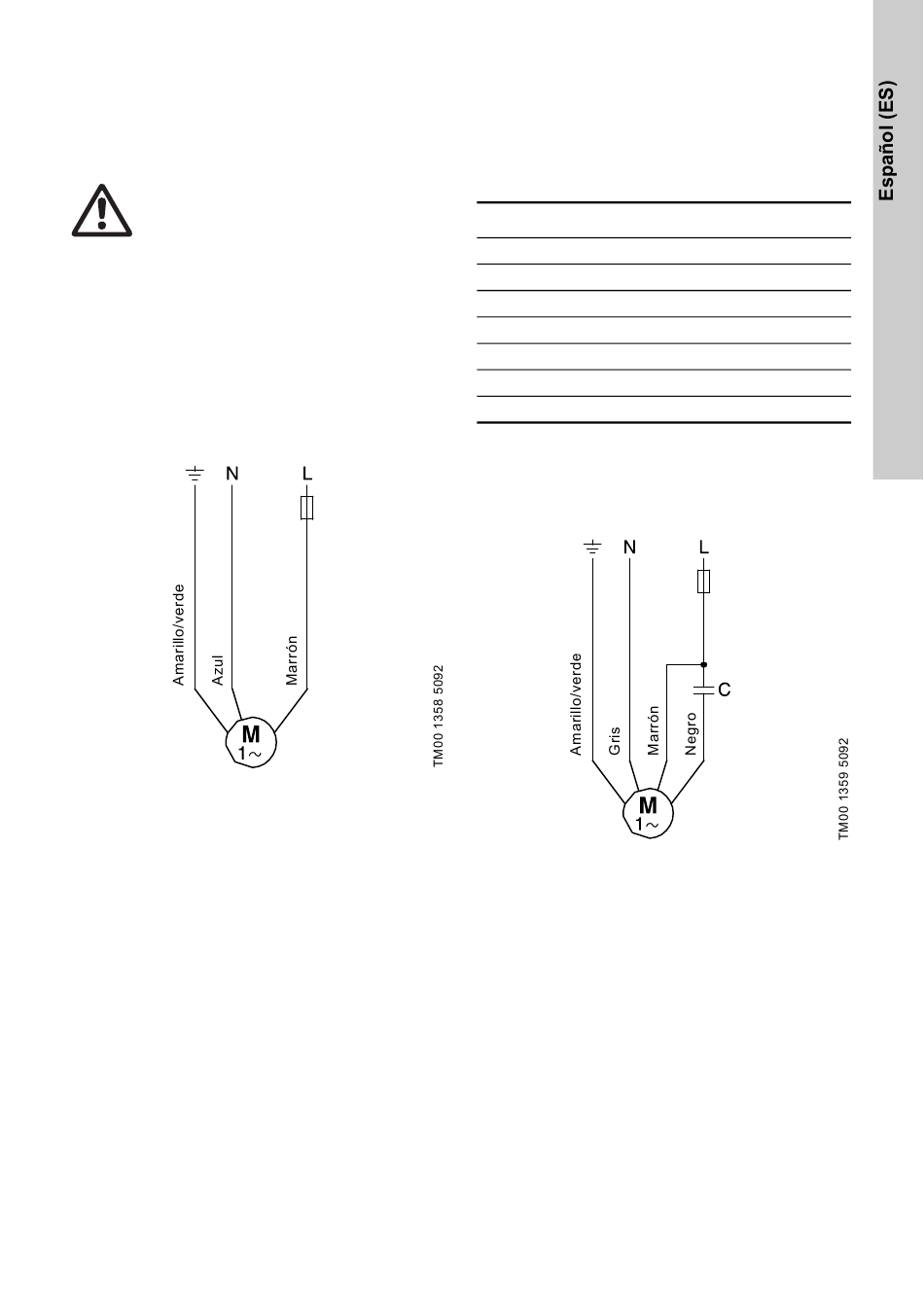

Fig. 9
Motores de 2 cables
5.6.2 Motores PSC
Los motores PSC se conectan a la red eléctrica
empleando un condensador de funcionamiento cuyo
tamaño debe ser apto para el funcionamiento conti-
nuo.
Seleccione el tamaño del condensador a partir de la
siguiente tabla:
Motor [kW]
0,25
0,37
0,55
0,75
1,10
1,50
2,20
Los motores MS 402 PSC de potencia inferior a
1,1 kW incorporan protección de motor y deben
conectarse a la red eléctrica como se muestra en la
fig. 10.
Fig. 10
Motores PSC
Condensador
12,5 μF / 400 V / 50 Hz
16 μF / 400 V / 50 Hz
20 μF / 400 V / 50 Hz
30 μF / 400 V / 50 Hz
40 μF / 400 V / 50 Hz
50 μF / 400 V / 50 Hz
75 μF / 400 V / 50 Hz
