5.5 Steuerung von einphasigen Motoren
vom Typ MS 402
Warnung
Die einphasigen Unterwassermotoren
MS 402 mit 1,1 kW haben einen einge-
bauten Motorschutz, der den Motor bei
zu hoher Wicklungstemperatur
abschaltet. Trotzdem liegt weiterhin
Spannung am Motor an. Dies ist zu
berücksichtigen, wenn der Motor in
eine Steuerung eingebunden wird.
5.6 Anschließen von einphasigen Motoren
5.6.1 Motoren in zweiadriger Ausführung
Grundfos Unterwassermotoren vom Typ MS 402 in
zweiadriger Ausführung haben einen integrierten
Motorschutz und eine Anlaufvorrichtung. Sie können
deshalb direkt an das Netz angeschlossen werden.
Siehe Abb. 9.

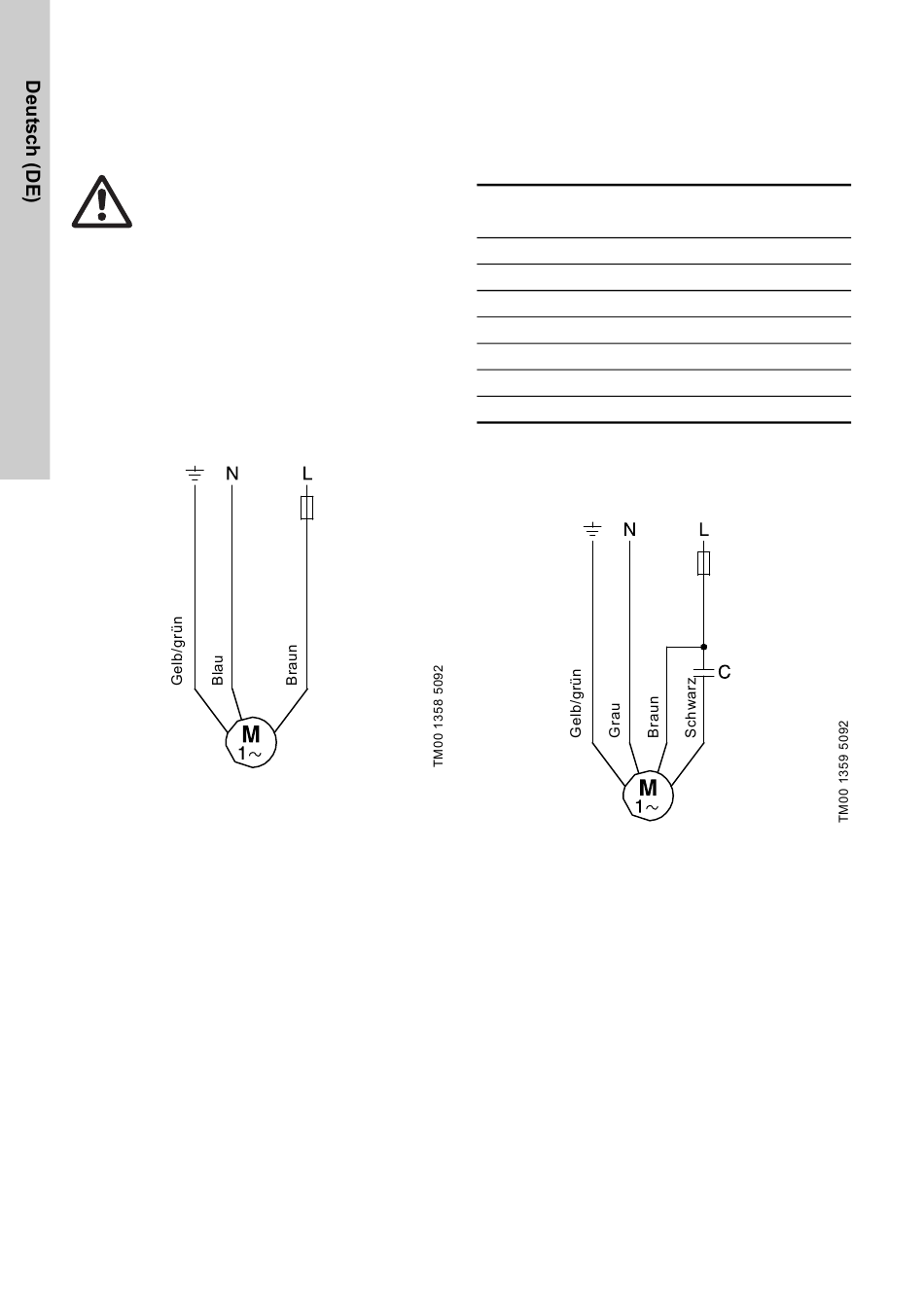

Abb. 9 Motoren in zweiadriger Ausführung
66
5.6.2 PSC-Motoren
Die PSC-Motoren sind über einen Betriebskonden-
sator an das Stromnetz angeschlossen. Der Konden-
sator muss für Dauerbetrieb ausgelegt sein.
Die richtige Kondensatorgröße ist anhand der nach-
folgenden Tabelle auszuwählen:
Motorleistung
[kW]
0,25
0,37
0,55
0,75
1,10
1,50
2,20
Die Grundfos PSC-Motoren MS 402 mit 1,1 kW
haben einen eingebauten Motorschutz. Der Netzan-
schluss ist entsprechend der Abb.
Abb. 10 PSC-Motoren
Kondensator
12,5 μF / 400 V / 50 Hz
16 μF / 400 V / 50 Hz
20 μF / 400 V / 50 Hz
30 μF / 400 V / 50 Hz
40 μF / 400 V / 50 Hz
50 μF / 400 V / 50 Hz
75 μF / 400 V / 50 Hz
10 vorzunehmen.
