5.6.3 3-vezetékes motorok
A 3-vezetékes MS 402 motorok beépített
védelemmel rendelkeznek, ezért védelem nélküli
Grundfos SA-SPM 5, 7 vagy 8 típusú
kapcsolódobozon keresztül kell őket csatlakoztatni
az elektromos hálózathoz.
A 3-vezetékes MS 4000 motorokat az
elektromos hálózatra motorvédelmet tartalmazó,
Grundfos SA-SPM 5, 7 vagy 8 típusú
kapcsolódobozon keresztül kell csatlakoztatni.
Hagyományos motorvédő kapcsoló alkalmazása
esetén az elektromos bekötést az alábbiak szerint
kell elvégezni.
5.6.4 A forgásirány ellenőrzése
Amikor a motort csatlakoztatja a háromfázisú
hálózathoz, az alábbiak szerint ellenőrizze
a forgásirányt:
1. Cseppentsen néhány vízcseppet
a tengelytömítésre indítás előtt.
2. Indítsa el a motort, és a tengelyvéget
figyelve állapítsa meg a motor forgásirányát.
A Grundfos SP szivattyúk esetében
a forgásirányak az óramutató járásával
ellentétesnek kell lennie.
3. Hasonlítsa összes az 1. lépés eredményét
a szivattyú által igényelt forgásiránnyal.
4. Ha a forgásirány nem megfelelő, cseréljen fel két
fázist. Csillag-delta tekercselésű motoroknál
cserélje fel U1-et V1-el, és U2-őt V2-vel.
204
5.6.5 Direkt indítású motorok
A direkt indítású Grundfos motorok bekötése az
alábbi táblázatban és a 11. ábrán látható.
Kábel/csatlakozás
Hálózat
Grundfos 4" és 6" motorok
PE
L1
L2
L3
Ezután ellenőrizze a forgásirányt az
forgásirány ellenőrzése című részben leírtak szerint.
PE L1 L2
PE U
M
3

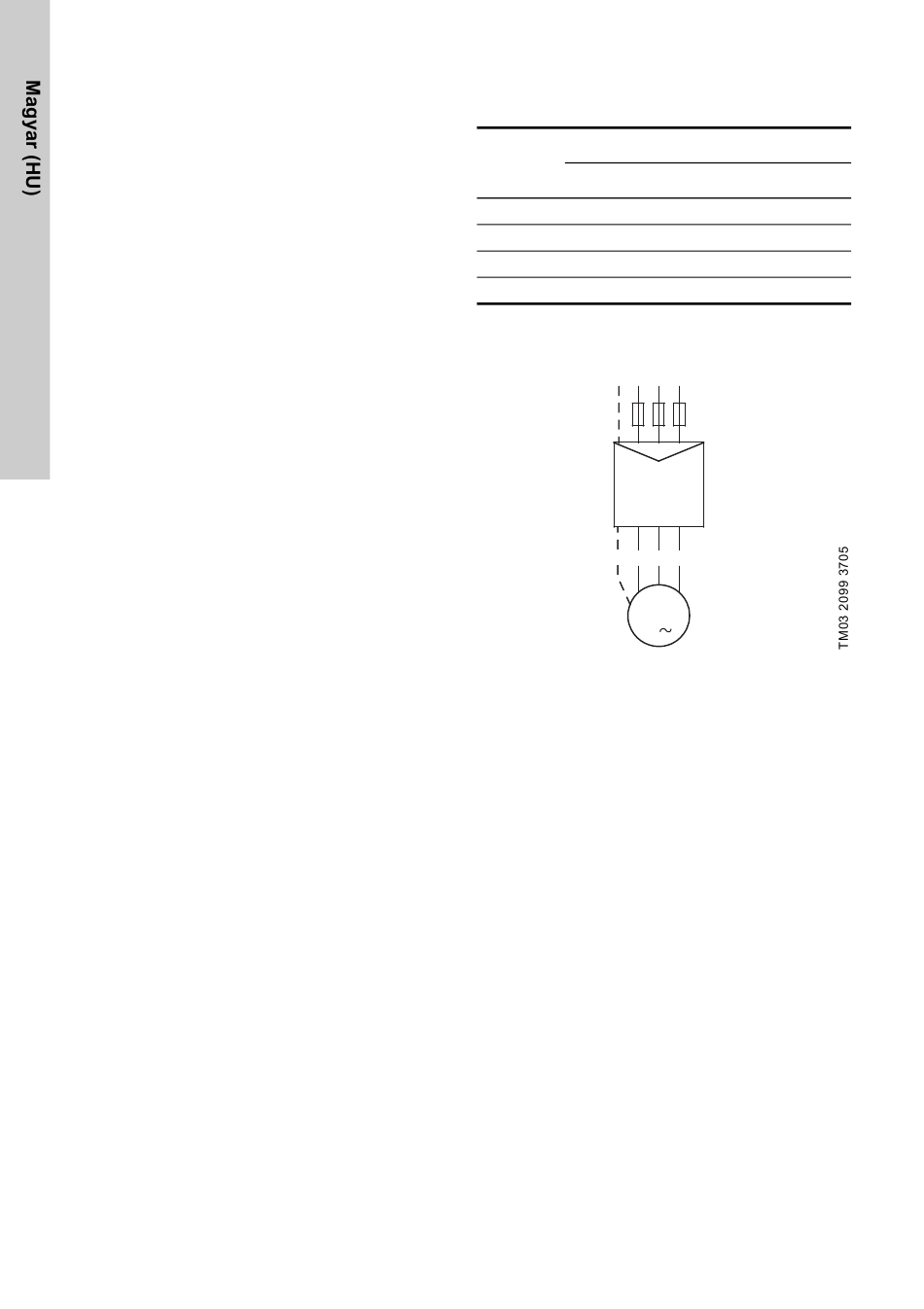

11. ábra Direkt indítású motorok
PE (sárga/zöld)
U (barna)
V (fekete)
W (szürke)
5.6.4 A
L3
V W
