5.6.6 Tähti-kolmiokäynnistykseen käämityt
moottorit
Tähti-kolmiokäynnistykseen käämittyjen
Grundfos-uppomoottorien kytkentä on kuvattu
alla olevassa taulukossa ja kuvassa 12.
Liitäntä Grundfosin 6" moottorit
PE
U1
V1
W1
W2
U2
V2
Tarkasta pyörimissuunta kohdassa
5.6.4 Pyörimissuunnan tarkastus
PE L1 L2
W2 U2
PE U1 V1
3

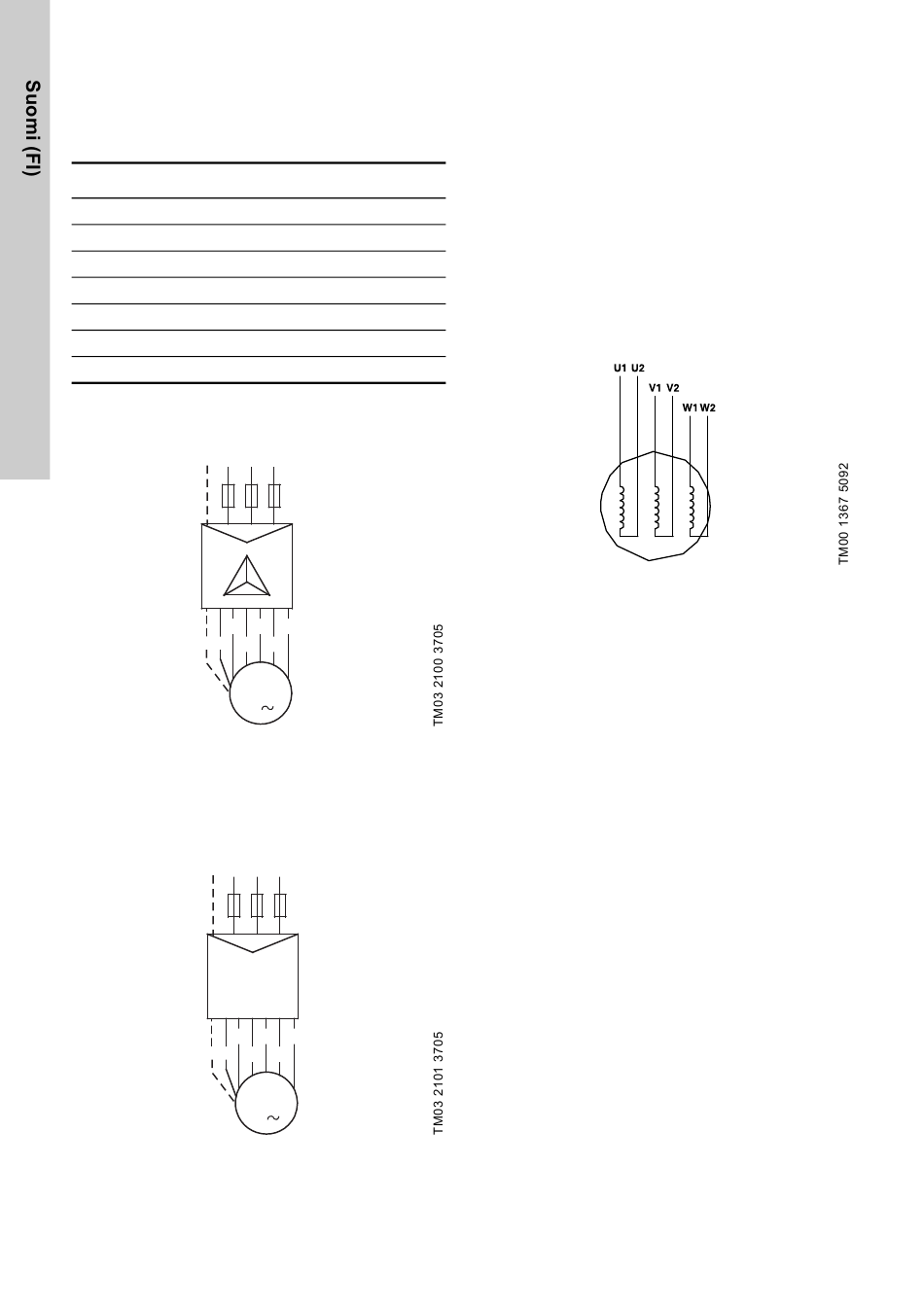

Kuva 12 Tähti-kolmiokäynnistykseen käämityt
moottorit
Jos tähti-kolmiokäynnistyksen sijaan tarvitaan suora-
käynnistys, uppomoottorit on kytkettävä kuvan
mukaisesti.
PE L1
W2 U2
PE U1 V1
Kuva 13 Suorakäynnistykseen käämityt mootto-
rit
136
Kelt./vihreä
Ruskea
Musta
Harmaa
Ruskea
Musta
Harmaa
kuvatulla tavalla.
L3
V2
W1
M
13
L2 L3
V2
W1
M
3
5.6.7 Kytkeminen, jos kaapelien merkintää/
liitäntää ei tunnisteta
Jos on epäselvää, miten kaapelit on kytkettävä verk-
koon, jotta pyörimissuunta on oikea, toimi seuraa-
vasti:
Suorakäynnistykseen käämityt moottorit
Kytke moottori verkkoon oikeaksi arvioimallasi
tavalla.
Tarkasta sitten pyörimissuunta kohdassa
5.6.4 Pyörimissuunnan tarkastus
Tähti-kolmiokäynnistykseen käämityt moottorit
Mittaa moottorin käämit vastusmittarilla ja nimeä
kunkin käämin johdinsarjat vastaavasti: U1-U2,
V1-V2 ja W1-W2. Katso kuva 14.
Kuva 14 Tuntemattomat kaapelien merkinnät/
kytkennät - tähti-kolmiokäynnistykseen
käämityt moottorit
Jos on käytettävä tähti-kolmiokäynnistystä, kytke
johtimet kuvan 12 mukaisesti.
Jos on käytettävä suorakäynnistystä, johtimet on kyt-
kettävä kuvan 13 mukaisesti.
Tarkasta pyörimissuunta kohdassa
5.6.4 Pyörimissuunnan tarkastus
5.6.8 Pehmeäkäynnistin
Grundfos suosittelee vain sellaisten pehmeäkäynnis-
timien käyttöä, jotka säätävät kaikkien kolmen vai-
heen jännitettä ja joissa on ohituskosketin.
Ramppiajat: Enintään 3 sekuntia.
Pehmeäkäynnistimen toimittaja tai Grundfos antavat
tarvittaessa lisätietoja.
