5.2.2 Trifaziai varikliai
MS varikliai gali būti su integruotu temperatūros
jutikliu arba be jo.
Varikliai su integruotu ir veikiančiu temperatūros
jutikliu turi būti apsaugoti naudojant:
• automatinį variklio apsaugos jungiklį su termorele
arba
• MP 204 variklio apsaugos modulį ir kontaktorių
(-ius).
Varikliai be integruoto temperatūros jutiklio arba su
neveikiančiu temperatūros jutikliu turi būti apsaugoti
naudojant:
• automatinį variklio apsaugos jungiklį su termorele
arba
• MP 204 variklio apsaugos modulį ir kontaktorių
(-ius).
MMS varikliuose nėra integruoto temperatūros
jutiklio. Kaip priedą galima įsigyti Pt100 jutiklį.
Varikliai su Pt100 jutikliu turi būti apsaugoti
naudojant:
• automatinį variklio apsaugos jungiklį su termorele
arba
• MP 204 variklio apsaugos modulį ir kontaktorių
(-ius).
Varikliai be Pt100 jutiklio turi būti apsaugoti
naudojant:
• automatinį variklio apsaugos jungiklį su
termorele, kurios maks. suveikimo klasė pagal
IEC 60947-4-1 yra 10, arba
• MP 204 variklio apsaugos modulį ir kontaktorių
(-ius).
5.2.3 Reikalingi automatinio variklio apsaugos
jungiklio nustatymai
Varikliams su MP 204 variklio apsaugos moduliu
"Grundfos" rekomenduoja naudoti specialią
suveikimo kreivę su P charakteristikomis,
nustatytomis U x 5 vienai sekundei.
n
Šaltiems varikliams apsauginio variklio išjungiklio
suveikimo laikas turi būti mažiau kaip dešimt
sekundžių, esant srovei, penkis kartus didesnei už
nominalią maksimalią variklio srovę.
Visiems "Grundfos" panardinamiesiems MMS
varikliams maksimalus paleidimo ir stabdymo rampų
laikas yra 3 sek. (min. 30 Hz).
Jei šis reikalavimas netenkinamas,
Dėmesio
variklio garantija negalioja.
Kad būtų užtikrinta optimali panardinamojo variklio
apsauga, automatinis variklio apsaugos jungiklis turi
būti nustatytas laikantis šių rekomendacijų:
1. Nustatykite perkrovą, lygią nominaliai
maksimaliai variklio srovei.
2. Paleiskite variklį ir leiskite jam pusę valandos
dirbti normaliu režimu.
3. Lėtai mažinkite suveikimo srovę, kol pasieksite
variklio išjungimo tašką.
4. Padidinkite perkrovos srovės vertę 5 %.
Didžiausia leistina vertė yra nominali maksimali
variklio srovė.
Variklių, kurių apvijos suvyniotos paleidimui
žvaigždės-trikampio perjungimu, automatinis variklio
apsaugos jungiklis turi būti nustatytas taip pat, kaip
aprašyta aukščiau, bet maksimali vertė turi būti
nominali maksimali srovė x 0,58.
Didžiausias leistinas paleidimo žvaigždės-trikampio
perjungimu arba paleidimo per autotransformatorių
laikas yra 2 sekundės.
5.3 Apsauga nuo žaibo
Kad variklis būtų apsaugotas nuo įtampos šuolių
elektros tinkle, jei kur nors netoli trenkia žaibas, prie
instaliacijos gali būti prijungtas specialus apsaugos
nuo viršįtampio prietaisas. Žr.
L1
L2
L3
PE
825045
Trys fazės

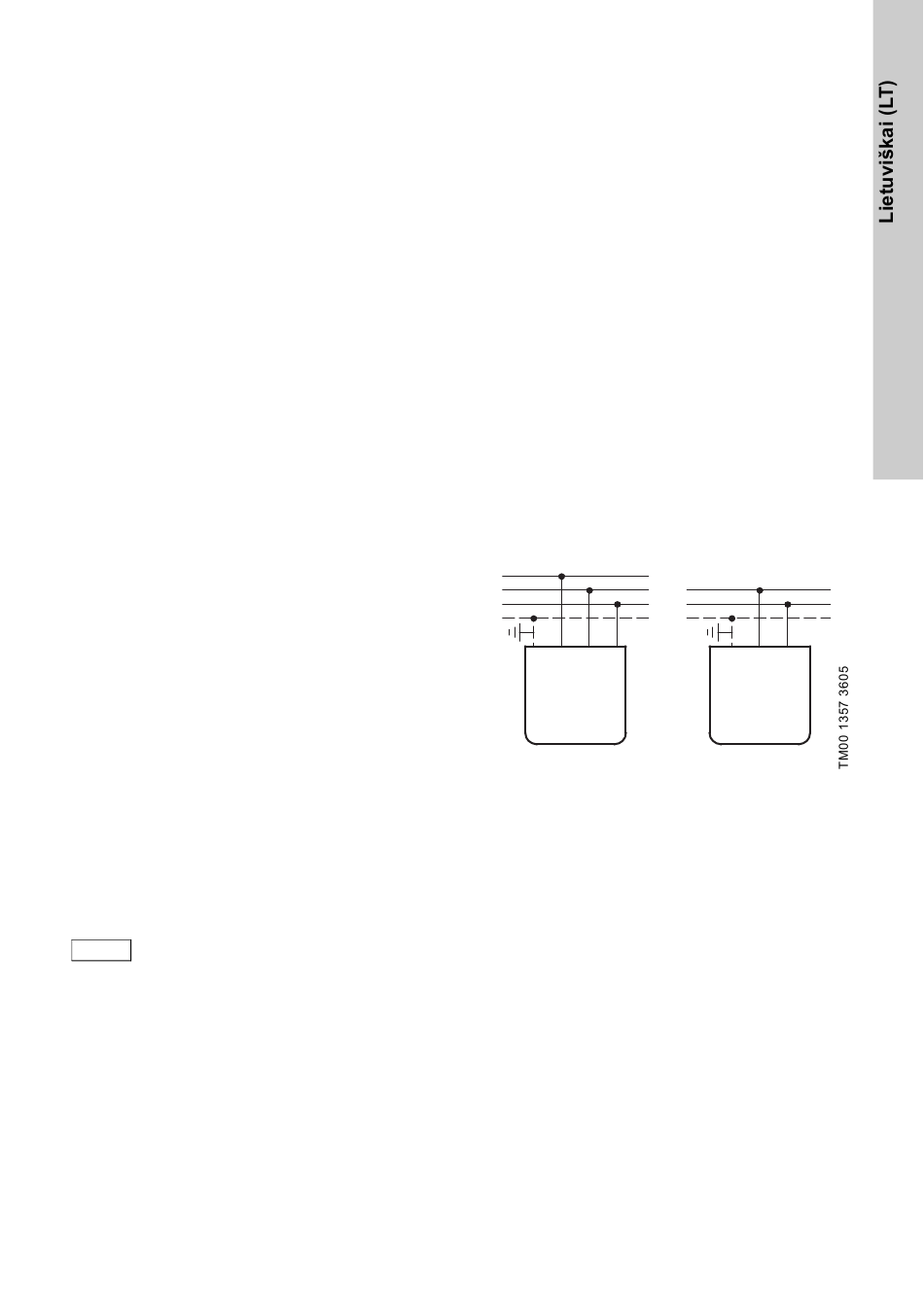

7 pav. Apsaugos nuo viršįtampio prietaiso
prijungimas
Tačiau apsaugos nuo viršįtampio prietaisas
neapsaugo variklio nuo tiesioginio žaibo išlydžio.
Apsaugos nuo viršįtampio prietaisas instaliacijoje turi
būti prijungtas kaip galima arčiau variklio, visada
laikantis vietinių reikalavimų. Dėl apsaugos nuo
žaibo prietaisų kreipkitės į "Grundfos".
MS 402 panardinamiems varikliams nereikia
papildomos apsaugos nuo žaibo, nes jie yra labai
gerai izoliuoti.
"Grundfos" 4" panardinamųjų variklių atveju
kreipkitės dėl specialių kablelio antgalių komplekto
su integruotu apsaugos nuo viršįtampio prietaisu
(produkto Nr. 799911/799912).
7 pav.
L
N
PE
825017
Viena fazė
235
