5. Eltilslutning

Advarsel
Afbryd strømforsyningen før du foreta-
ger arbejde på produktet. Sørg for at
strømforsyningen ikke uforvarende kan
genindkobles.

5.1 Generelt

Eltilslutning skal foretages af en autoriseret elektri-
ker i henhold til lokale forskrifter.
Forsyningsspænding, maks. mærkestrøm og cos φ
fremgår af det separate typeskilt som skal monteres
tæt på installationsstedet.
Den påkrævede spændingskvalitet for Grundfos MS-
og MMS-dykmotorer, målt ved motorterminalerne, er
- 10 %/+ 6 % af mærkespændingen ved kontinuerlig
drift (inklusive udsving i netspændingen og spæn-
dingstab i kablerne).
Kontrollér også om der er spændingssymmetri i for-
syningsledningerne, dvs. samme spændingsforskel
mellem de enkelte faser. Se også afsnit
af motor og kabel, punkt 2.
Advarsel
Motoren skal forbindes til jord.
Motoren skal tilsluttes en ekstern net-
spændingsafbryder med en brydeaf-
stand på mindst 3 mm i alle poler.
Hvis MS-motorer med indbygget temperaturtransmit-
ter (Tempcon) ikke er installeret sammen med en
MP 204-motorbeskyttelsesenhed, skal de tilsluttes
en 0,47 µF-kondensator som er godkendt til fase-
fase-drift (IEC 384-14) for at overholde EFs EMC-
direktiv (2004/108/EF). Kondensatoren skal tilsluttes
de to faser hvortil temperaturtransmitteren er tilslut-
tet. Se fig. 6.
0,47 μF
10. Kontrol

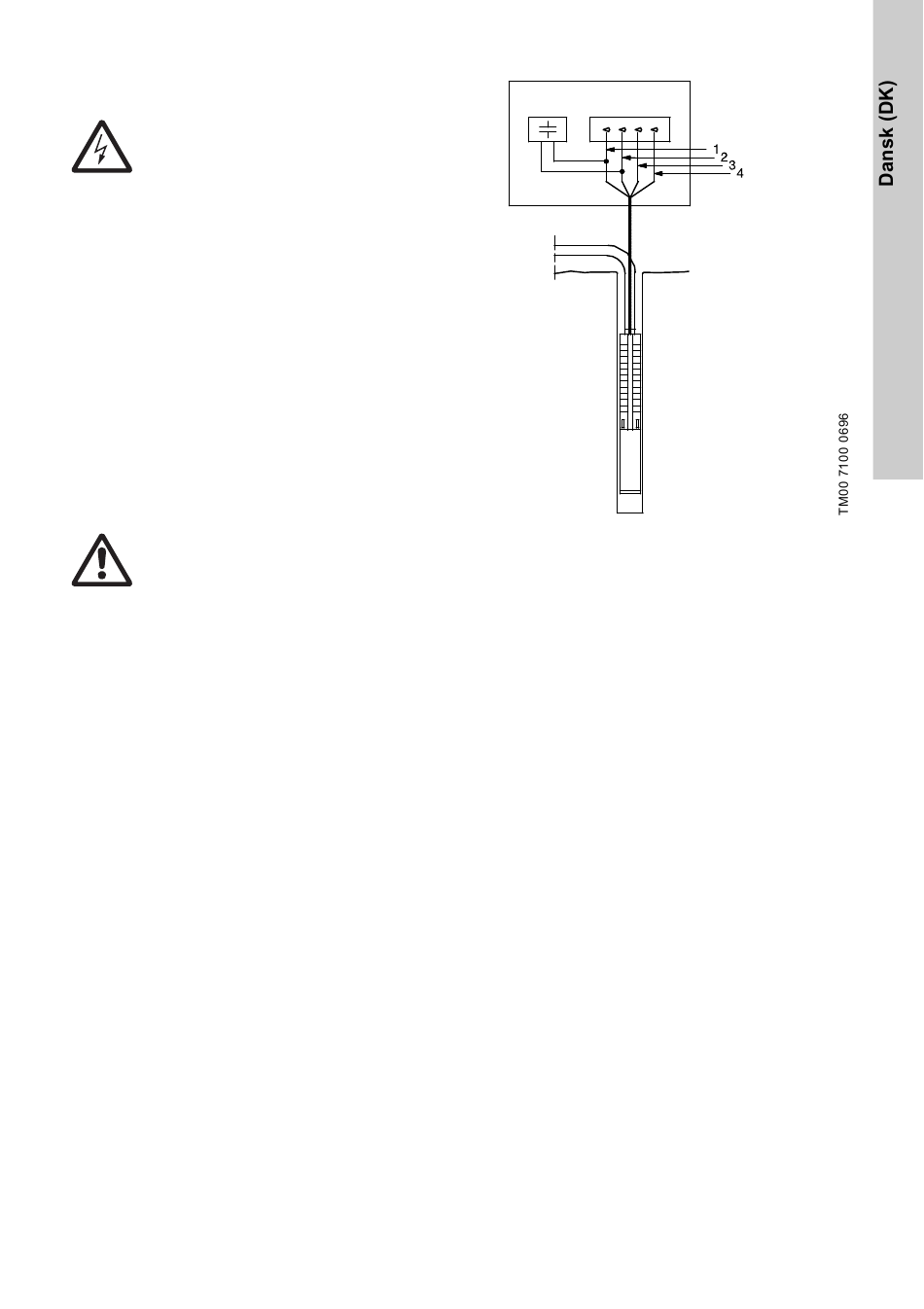

Fig. 6
Motorerne er viklet for direkte start eller stjerne-tre-
kant-start, og startstrømmen er fire til seks gange
motorens mærkestrøm.
Motorens opløbstid er kun ca. 0,1 sekund.
Direkte start godkendes derfor normalt af elselska-
bet.
1 = L1: Brun
2 = L2: Sort
3 = L3: Grå
4 = PE: Gul/grøn
Tilslutning af kondensator
