5.6.3 3-ledarmotorer
3-ledarmotorer MS 402 är försedda med motorskydd
och ska anslutas till elnätet via en Grundfos-styren-
het SA-SPM 5, 7 eller 8, utan motorskydd.
3-ledarmotorer MS 4000 ska anslutas till elnätet via
en Grundfos-styrenhet SA-SPM 5, 7 eller 8 med
motorskydd.
När konventionell motorskyddsbrytare används ska
elanslutningen utföras enligt nedanstånde beskriv-
ning.

5.6.4 Kontroll av rotationsriktning

När motorn anslutits till spänningsförsörjning, fast-
ställs rotationsriktningen på följande sätt:
1. Tillsätt några droppar vatten på axeltätningen
före start.
2. Starta motorn och se åt vilket håll motoraxeln
roterar. För Grundfos SP-pumpar måste rota-
tionsriktningen vara moturs.
3. Jämför resultatet från punkt 1 med pumpens
behov.
4. Om rotationsriktningen är fel, kasta om två faser.
Om motorn är lindad för Y/D-start, kasta om U1
och V1 samt U2 och V2.
5.6.5 Motorer lindade för direktstart
Tabellen nedan och figur
Grundfos dränkbara motorer lindade för direktstart.
Kabel/anslutning
Elnät
Grundfos 4" och 6'' motorer
PE Skyddsjord (PE) (gul/grön)
L1
L2
L3
Kontrollera rotationsriktningen enligt beskrivningen i
avsnitt 5.6.4 Kontroll av rotationsriktning.
PE L1 L2
PE U
M
3

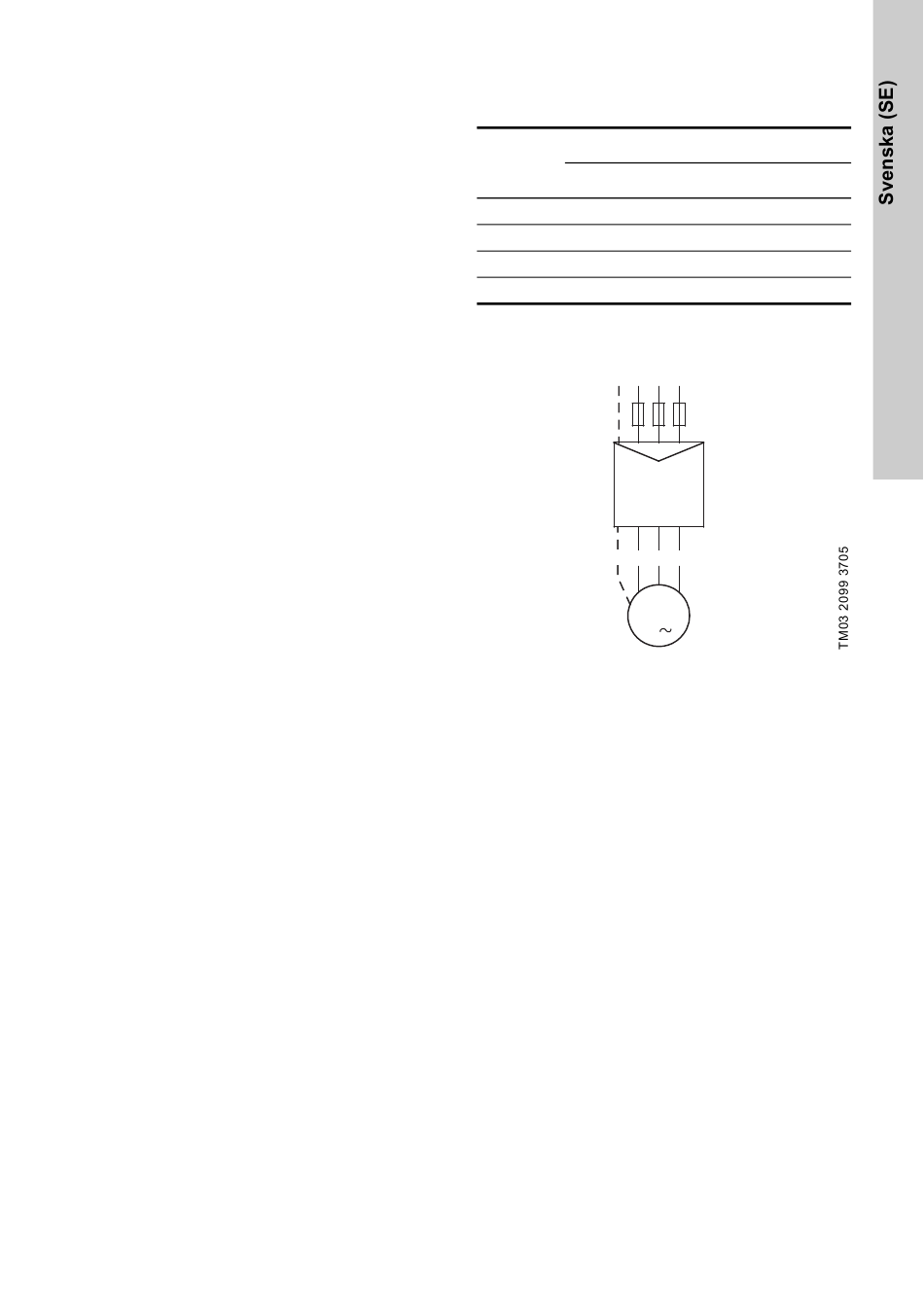

Fig. 11 Motorer lindade för direktstart
11 visar hur du ansluter
U (brun)
V (svart)
W (grå)
L3
V W
