5.6.6 Motory s vinutím pre spustenie
hviezda-trojuholník
Spôsob pripojenia ponorných motorov Grundfos
s vinutím pre spustenie hviezda-trojuholník vyplýva
z nižšie uvedenej tabuľky a obr. 12.
Pripojenie
PE
U1
V1
W1
W2
U2
V2
Skontrolujte smer otáčania, ako to popisuje
časť 5.6.4 Kontrola smeru
PE L1 L2
W2 U2
PE U1 V1
3

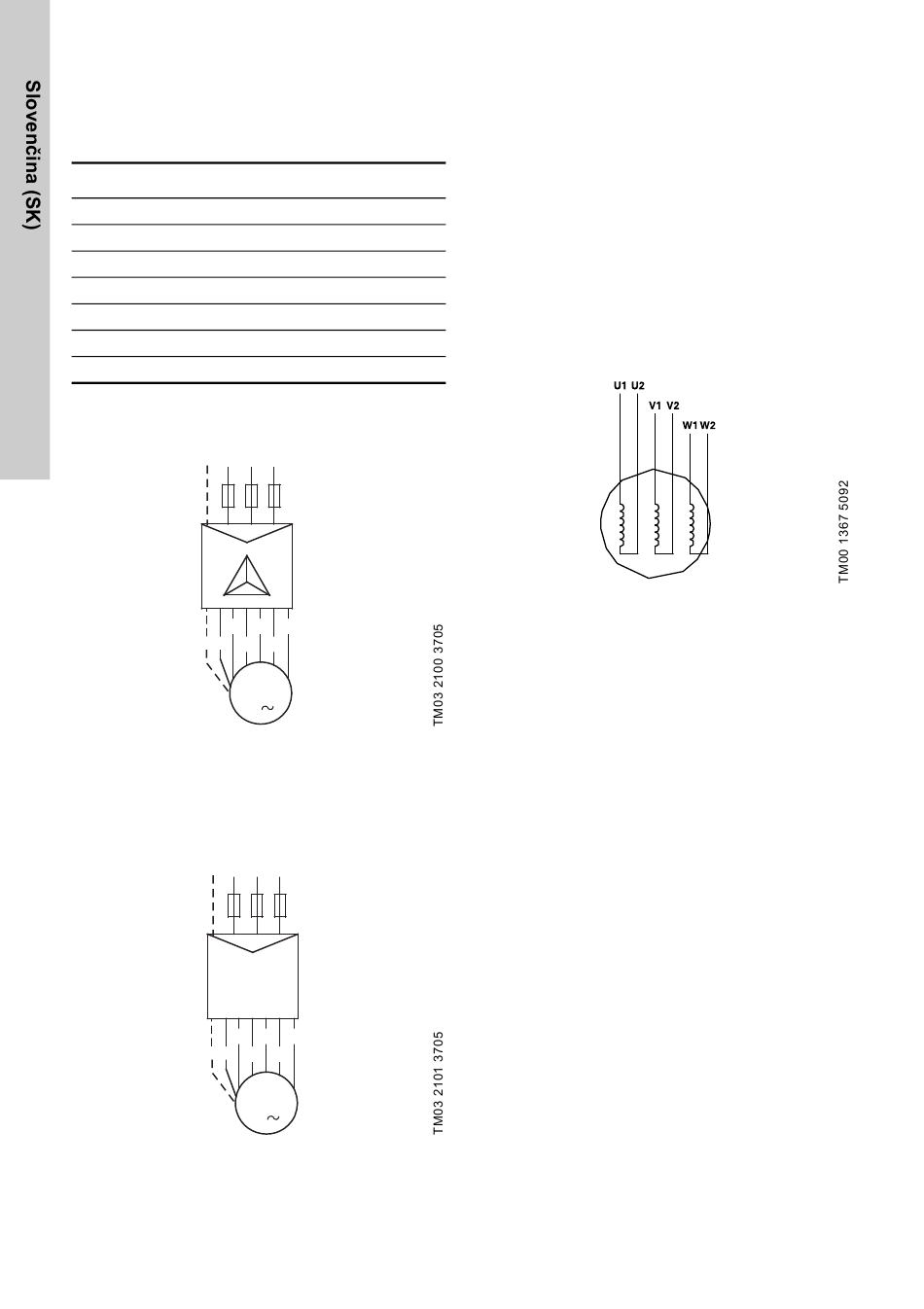

Obr. 12 Motory s vinutím pre spustenie
hviezda-trojuholník
Pokiaľ sa nevyžaduje spustenie hviezda-trojuholník,
ale priame spustenie, potom musia byť ponorné
motory pripojené podľa obr. 13.
PE L1
W2 U2
PE U1 V1
Obr. 13 Motory s vinutím pre priame spustenie
416
Motory Grundfos 6"
Žltý / zelený
Hnedý
Čierny
Šedý
Hnedý
Čierny
Šedý
otáčania.
L3
V2
W1
M
L2 L3
V2
W1
M
3
5.6.7 Pripojenie v prípade neidentifikovaného
označenia/zapojenia káblov
Ak neviete, kde majú byť jednotlivé vodiče pripojené
na sieť, aby bol zabezpečený správny smer otáčania
motora, postupujte takto:
Motory s vinutím pre priame spustenie
Motor pripojte na sieť spôsobom, o ktorom
predpokladáte, že je správny.
Potom skontrolujte smer otáčania, ako je to
popísané v časti 5.6.4 Kontrola smeru
Motory s vinutím pre spustenie
hviezda-trojuholník
Vinutie motora identifikujte pomocou ohmmetra
a vodiče určené pre jednotlivé vinutia sú značené
podľa: U1-U2, V1-V2 a W1-W2. Pozri obr. 14.
Obr. 14 Neidentifikované značenie káblov /
pripojenie káblov - motory s vinutím pre
spúšťanie hviezda-trojuholník
Ak sa vyžaduje spúšťanie hviezda-trojuholník,
pripojte vodiče podľa obr. 12.
Ak sa vyžaduje priame spúšťanie, pripojte vodiče
podľa obr. 13.
Potom skontrolujte smer otáčania, ako je to
popísané v časti 5.6.4 Kontrola smeru
5.6.8 Plynulý rozbeh (soft štartér)
Grundfos odporúča použiť výhradne soft štartéry,
ktoré regulujú napätie vo všetkých troch fázach a sú
vybavené premosťovacím spínačom.
Doba odozvy: Maximálne 3 sekundy.
Bližšie informácie vám na požiadanie poskytne váš
dodávateľ soft štartérov alebo Grundfos.
