5.6.9 Frekvenčni pretvornik
Trifazne potopne motorje MS je mogoče priključiti na
frekvenčni pretvornik.
Za spremljanje temperature motorja
družba Grundfos priporoča
Nasvet
namestitev senzorja Pt100 skupaj z
relejem PR 5714.
Dopustna frekvenčna območja: 30-50 Hz in
30-60 Hz.
Čas zagona: Največ 3 sekunde za zagon in
zaustavitev.
Frekvenčni pretvornik lahko, glede na tip, povzroči
povečano hrupnost motorja. Nadalje lahko motor
izpostavi škodljivim napetostnim konicam. To se
lahko nadomesti z namestitvijo filtra LC ali, kar je
boljše, filtra sinus med frekvenčni pretvornik in
motor.
Za nadaljnje informacije kontaktirajte dobavitelja
frekvenčnega pretvornika ali Grundfos.

6. Namestitev motorja

Opozorilo
Pred pričetkom del na izdelku
izklopite omrežno napetost.
Preverite, da ni možnosti
nenamernega vklopa napajanja.
7. Namestitev motorja na črpalko
1. Pri ravnanju z motorjem uporabite cevne spojke.
Opozorilo
Za sestavo motorja s črpalko pri
glavi jaška uporabite primerne
cevne spojke.
2. Motor postavite pri glavi jaška v navpični položaj.
Glejte sliko 15.

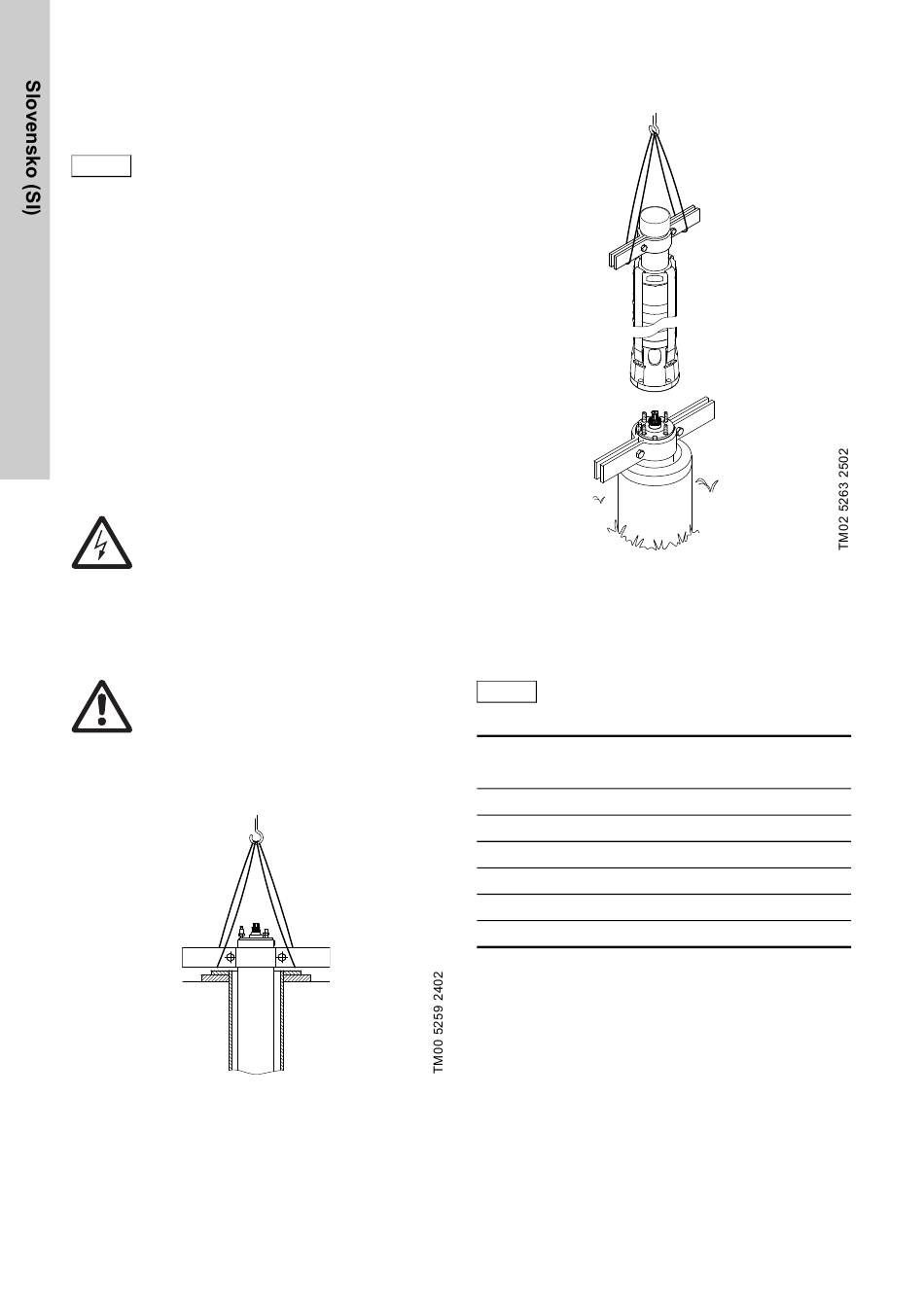

Slika 15 Motor v navpičnem položaju
400
3. Del črpalke dvignite s pomočjo cevnih spojk,
nameščenih na dvižno cev. Glejte sliko 16.
Slika 16 Dvig črpalke v ustrezen položaj
4. Črpalko namestite na vrh motorja.
5. Matice namestite in križno zategnite skladno s
spodaj predpisanimi navori.
Prepričajte se, da se je sklopka med
Opozorilo
črpalko in motorjem pravilno
zaskočila.
Premer vijaka črpalke/motorja
5/16 UNF
1/2 UNF
M8
M12
M16
M20
Navor
[Nm]
18
50
18
70
150
280
