5.2.2 Трифазни двигатели
Двигателите MS се предлагат със или без вграден
температурен трансмитер.
Двигателите с вграден и функциониращ
температурен трансмитер трябва да бъдат
защитени чрез:
• прекъсвач, предпазващ двигателя, с термично
реле или
• устройство за защита на двигателя MP 204 и
контактор(и).
Двигатели със или без нефункциониращ
температурен трансмитер трябва да бъдат
защитени чрез:
• прекъсвач, предпазващ двигателя, с термично
реле или
• устройство за защита на двигателя MP 204 и
контактор(и).
Двигателите MMS нямат вграден температурен
трансмитер. Предлага се сензор Pt100 като
аксесоар.
Двигателите със сензор Pt100 трябва да бъдат
защитени чрез:
• прекъсвач, предпазващ двигателя, с термично
реле или
• устрйство за защита на двигателя MP 204 и
контактор(и).
Двигателите без сензор Pt100 трябва за бъдат
защитени чрез:
• прекъсвач, предпазващ двигателя, с термично
реле с макс. клас на включване/изключване 10
съгласно IEC 60947-4-1 или
• устройство за защита на двигателя MP 204 и
контактор(и).
5.2.3 Необходими настройки на прекъсвача за
защита на двигателя
За двигатели с устройство за защита на
двигателя MP 204, Grundfos препоръчва
използването на специална крива на сработване
с P-характеристики при настройка на U
умножено по 5, за 1 секунда.
За студени двигатели времето за сработване на
прекъсвача за защита на двигателя трябва да
бъде по-малко от 10 секунди при 5 пъти указания
максимален ток на двигателя.
За всички потопяеми двигатели MMS на Grundfos
максималното време за пускане и спиране е
3 сек. (минимум 30 Hz).
Ако това изискване не е спазено,
Внимание гаранцията на двигателя няма
да е валидна.
С оглед да се осигури оптимална защита на
потопяемия двигател, защитният прекъсвач
трябва да бъде настроен в съответствие със
следните правила:
1. Настройте претоварването на номиналния
максимален ток на двигателя.
2. Стартирайте двигателя и го оставете да
работи половин час при нормална работа.
3. Бавно понижавайте индикатора на скалата,
докато достигне точката на изключване на
двигателя.
4. Увеличете настройката за претоварване с 5 %.
Най-високата допустима настройка е
номиналният максимален ток на двигателя.
За двигатели, подготвени за стартиране "звезда-
триъгълник", прекъсвачът за защитата трябва да
бъде настроен както е описано по-горе, но
максималната настройка трябва да бъде
номиналният максимален ток x 0,58.
Максималното допустимо време за стартиране
тип "звезда-триъгълник" или автотрансформатор
е 2 секунди.
5.3 Мълниезащита
Инсталацията може да се оборудва със
специална защита от свръхнапрежение, която
предпазва двигателя от повишено напрежение в
захранващите линии, когато наблизо падне
мълния. Вж. фиг. 7.
L1
L2
L3
PE
,
n

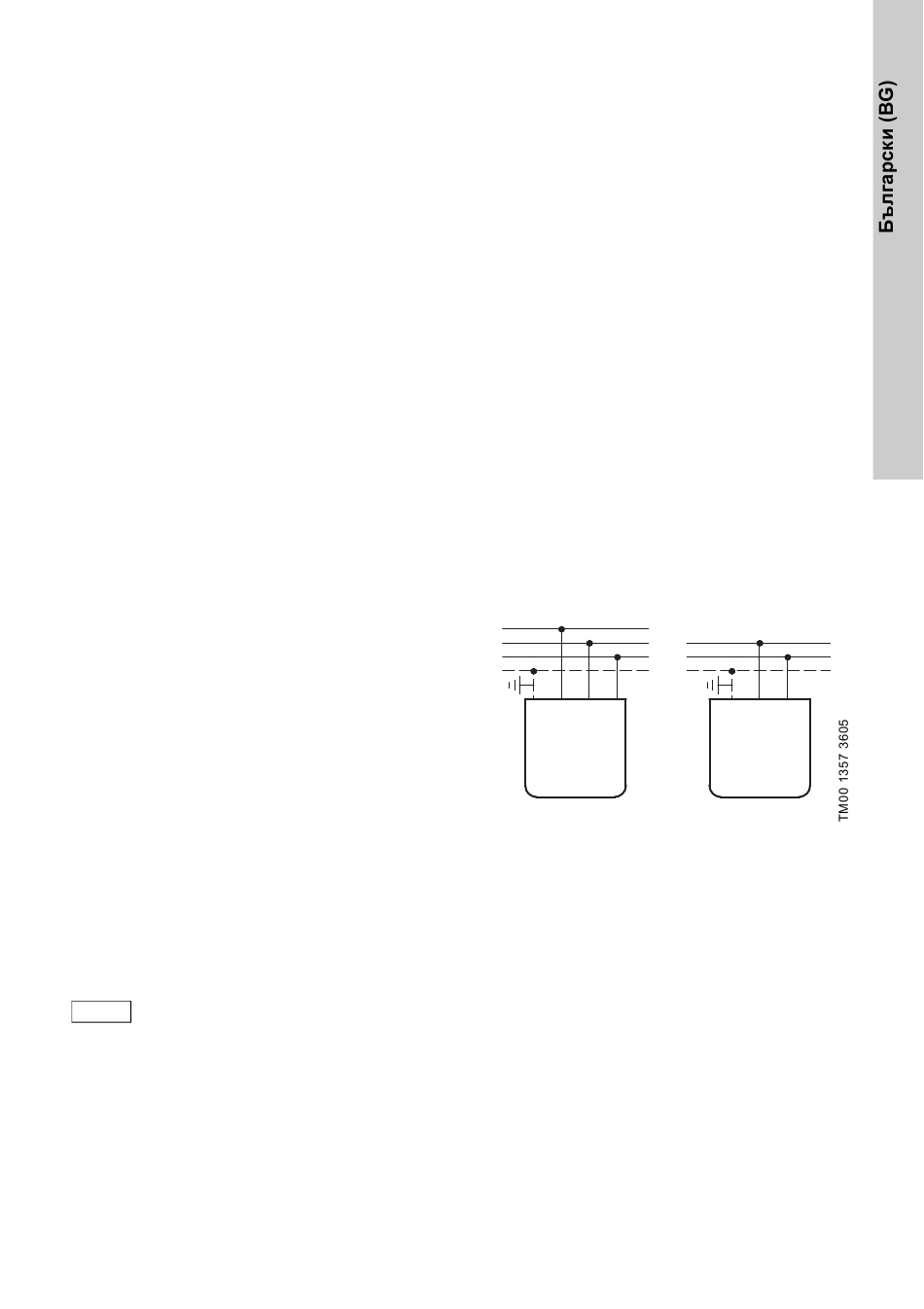

Фиг. 7
Устройството за защита от свръхнапрежение
обаче не защитава двигателя от директно
попадение на мълния.
Устройството за защита от свръхнапрежение
трябва да бъде свързано в инсталацията
възможно най-близо до двигателя и винаги
съгласно местните разпоредби. За устройства за
мълниезащита се свържете с Grundfos.
Потопяемите двигатели MS 402 не изискват
допълнителна мълниезащита, тъй като са силно
изолирани.
За 4" двигателите на Grundfos потърсете
специален комплект кабелен накрайник,
съдържащ вградено устройство за защита от
свръхнапрежение (продуктов номер 799911/
799912).
L
N
PE
825045
Трифазно
Свързване на устройство за защита
от свръхнапрежение
825017
Еднофазно
