5. Електрическо свързване
Предупреждение
Преди да започнете работа по
продукта, изключете
захранването. Трябва да е
сигурно, че захранването не
може да бъде включено случайно.
5.1 Общи сведения
Електрическото свързване е задължително да се
извърши от квалифициран електротехник в
съответствие с местните разпоредби.
Захранващото напрежение, номиналният
максимален ток и cos φ са дадени на отделна
табела на двигателя, която трябва да е поставена
близко до мястото на монтаж.
Необходимото качество на захранването за MS и
MMS потопяеми двигатели на Grundfos, измерено
при клемите на двигателя, е - 10 %/+ 6 % от
номиналното напрежение по време на
продължителна работа (включително отклонение
в захранващото напрежение и загуби в кабелите).
Освен това, проверете дали има симетрия на
напрежението линиите на захранването, т.е.
дали разликата в напрежението в различните
фази е една и съща. Вижте също раздел
10. Проверка на двигателя и
Предупреждение
Двигателят трябва да е заземен.
Двигателят трябва да бъде
свързан към външен
превключвател на захранването
с разстояние между контактите
минимум 3 mm за всички полюси.
Ако MS двигателите с вграден температурен
трансмитер (Tempcon) не са инсталирани в
комбинация с MP 204 или подобна защита за
двигател на Grundfos, те трябва да се свържат
към кондензатор 0,47 µF, одобрен за работа
"фаза-фаза" (IEC 384-14), за да се изпълнят
изискванията на EC EMC Директивата
(2004/108/EC). Кондензаторът трябва да се
свърже към двете фази, към които е свързан
температурният трансмитер. Вж. фиг. 6.
кабела, поз. 2.
0,47 μF
Фиг. 6 Свързване на кондензатора
Двигателите са с възможност за директно
стартиране или за стартиране "звезда-
триъгълник", а стартовият ток е между 4 и 6 пъти
по-голям от номиналния ток на двигателя.
Времето за стартиране на двигателя е само
приблиз. 0,1 секунди. Поради тази причина
директният пуск е този, който нормално се
одобрява от електрокомпанията.

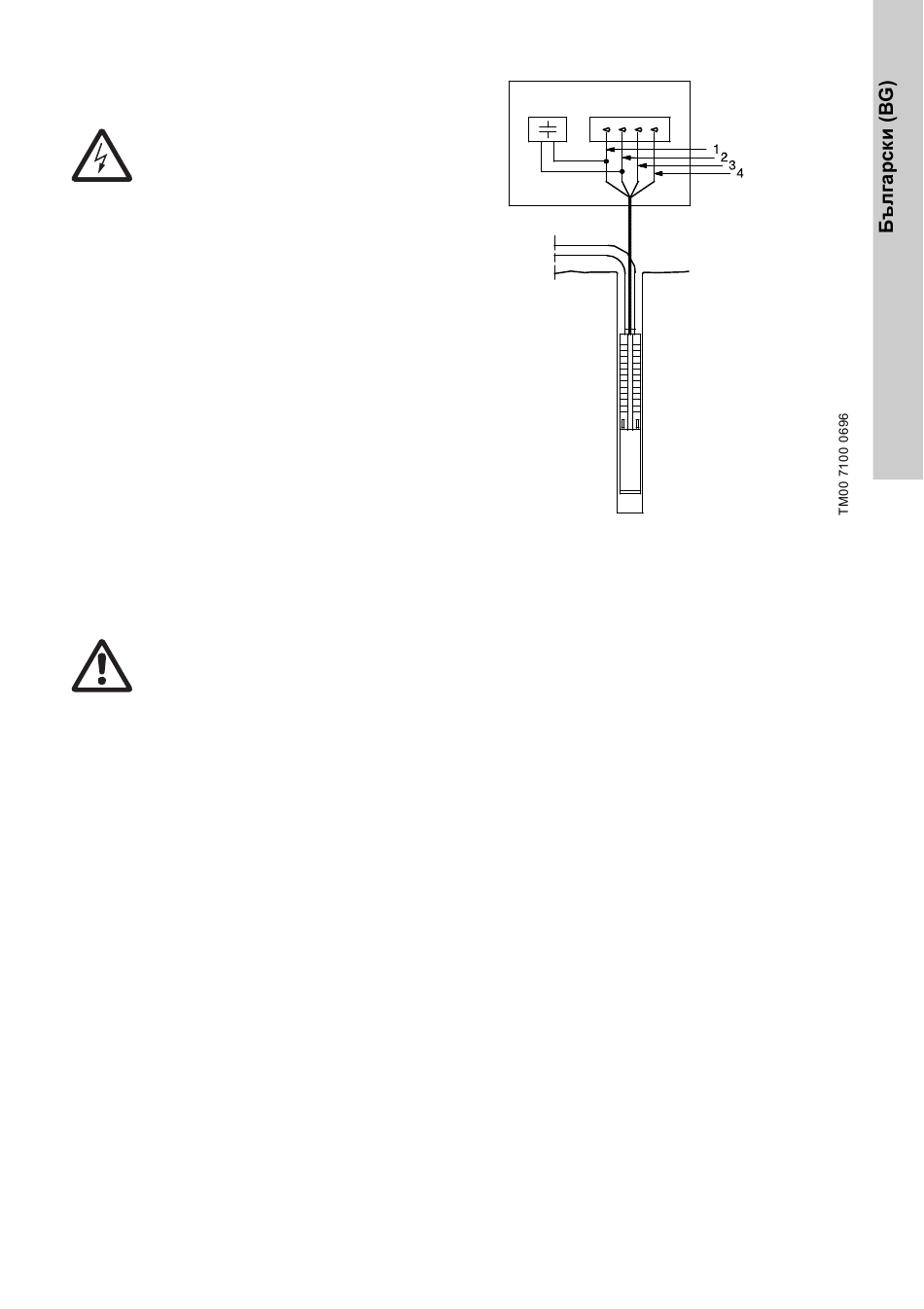

1 = L1: Кафяв
2 = L2: Черен
3 = L3: Сив
4 = PE: Жълт/зелен
