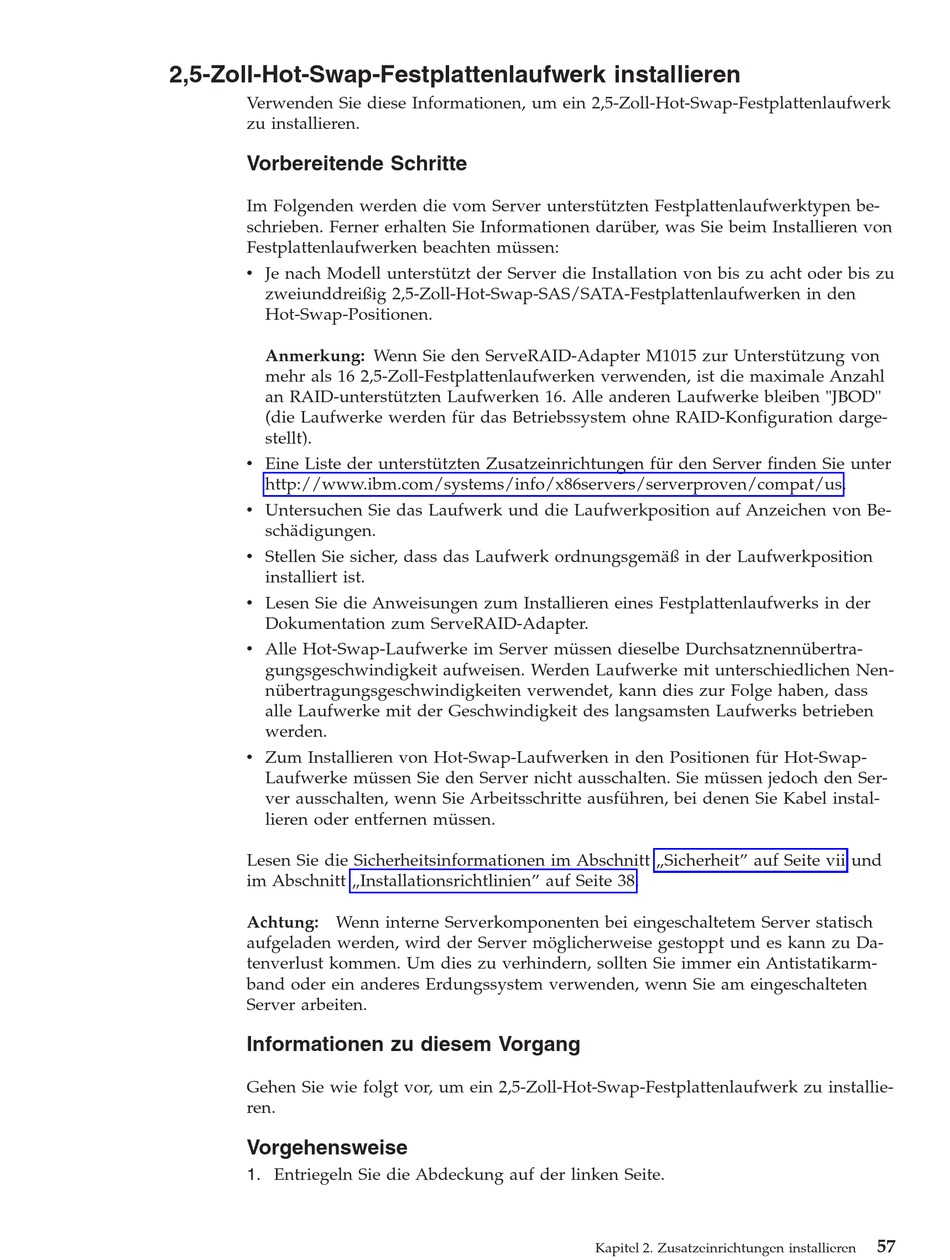

2,5-Zoll-Hot-Swap-Festplattenlaufwerk installieren

Verwenden Sie diese Informationen, um ein 2,5-Zoll-Hot-Swap-Festplattenlaufwerk
zu installieren.
Vorbereitende Schritte
Im Folgenden werden die vom Server unterstützten Festplattenlaufwerktypen be-
schrieben. Ferner erhalten Sie Informationen darüber, was Sie beim Installieren von
Festplattenlaufwerken beachten müssen:
v Je nach Modell unterstützt der Server die Installation von bis zu acht oder bis zu
zweiunddreißig 2,5-Zoll-Hot-Swap-SAS/SATA-Festplattenlaufwerken in den
Hot-Swap-Positionen.
Anmerkung: Wenn Sie den ServeRAID-Adapter M1015 zur Unterstützung von
mehr als 16 2,5-Zoll-Festplattenlaufwerken verwenden, ist die maximale Anzahl
an RAID-unterstützten Laufwerken 16. Alle anderen Laufwerke bleiben "JBOD"
(die Laufwerke werden für das Betriebssystem ohne RAID-Konfiguration darge-
stellt).
v Eine Liste der unterstützten Zusatzeinrichtungen für den Server finden Sie unter
http://www.ibm.com/systems/info/x86servers/serverproven/compat/us.
v Untersuchen Sie das Laufwerk und die Laufwerkposition auf Anzeichen von Be-
schädigungen.
v Stellen Sie sicher, dass das Laufwerk ordnungsgemäß in der Laufwerkposition
installiert ist.
v Lesen Sie die Anweisungen zum Installieren eines Festplattenlaufwerks in der
Dokumentation zum ServeRAID-Adapter.
v Alle Hot-Swap-Laufwerke im Server müssen dieselbe Durchsatznennübertra-
gungsgeschwindigkeit aufweisen. Werden Laufwerke mit unterschiedlichen Nen-
nübertragungsgeschwindigkeiten verwendet, kann dies zur Folge haben, dass
alle Laufwerke mit der Geschwindigkeit des langsamsten Laufwerks betrieben
werden.
v Zum Installieren von Hot-Swap-Laufwerken in den Positionen für Hot-Swap-
Laufwerke müssen Sie den Server nicht ausschalten. Sie müssen jedoch den Ser-
ver ausschalten, wenn Sie Arbeitsschritte ausführen, bei denen Sie Kabel instal-
lieren oder entfernen müssen.
Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit" auf Seite vii und
im Abschnitt „Installationsrichtlinien" auf Seite 38.
Achtung: Wenn interne Serverkomponenten bei eingeschaltetem Server statisch
aufgeladen werden, wird der Server möglicherweise gestoppt und es kann zu Da-
tenverlust kommen. Um dies zu verhindern, sollten Sie immer ein Antistatikarm-
band oder ein anderes Erdungssystem verwenden, wenn Sie am eingeschalteten
Server arbeiten.
Informationen zu diesem Vorgang
Gehen Sie wie folgt vor, um ein 2,5-Zoll-Hot-Swap-Festplattenlaufwerk zu installie-
ren.
Vorgehensweise
1. Entriegeln Sie die Abdeckung auf der linken Seite.
