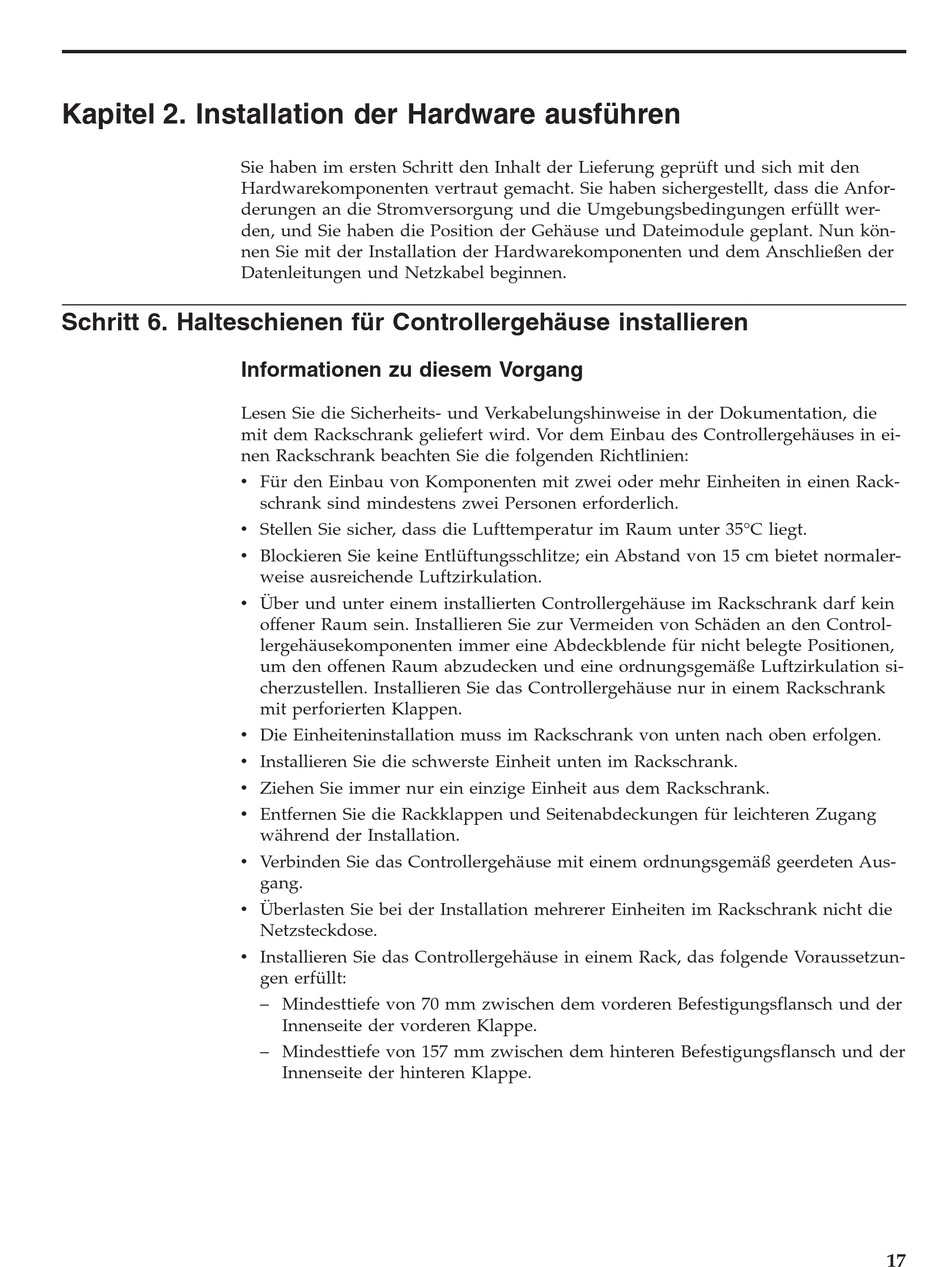

Kapitel 2. Installation der Hardware ausführen
Schritt 6. Halteschienen für Controllergehäuse installieren
Sie haben im ersten Schritt den Inhalt der Lieferung geprüft und sich mit den
Hardwarekomponenten vertraut gemacht. Sie haben sichergestellt, dass die Anfor-
derungen an die Stromversorgung und die Umgebungsbedingungen erfüllt wer-
den, und Sie haben die Position der Gehäuse und Dateimodule geplant. Nun kön-
nen Sie mit der Installation der Hardwarekomponenten und dem Anschließen der
Datenleitungen und Netzkabel beginnen.
Informationen zu diesem Vorgang
Lesen Sie die Sicherheits- und Verkabelungshinweise in der Dokumentation, die
mit dem Rackschrank geliefert wird. Vor dem Einbau des Controllergehäuses in ei-
nen Rackschrank beachten Sie die folgenden Richtlinien:
v Für den Einbau von Komponenten mit zwei oder mehr Einheiten in einen Rack-
schrank sind mindestens zwei Personen erforderlich.
v Stellen Sie sicher, dass die Lufttemperatur im Raum unter 35°C liegt.
v Blockieren Sie keine Entlüftungsschlitze; ein Abstand von 15 cm bietet normaler-
weise ausreichende Luftzirkulation.
v Über und unter einem installierten Controllergehäuse im Rackschrank darf kein
offener Raum sein. Installieren Sie zur Vermeiden von Schäden an den Control-
lergehäusekomponenten immer eine Abdeckblende für nicht belegte Positionen,
um den offenen Raum abzudecken und eine ordnungsgemäße Luftzirkulation si-
cherzustellen. Installieren Sie das Controllergehäuse nur in einem Rackschrank
mit perforierten Klappen.
v Die Einheiteninstallation muss im Rackschrank von unten nach oben erfolgen.
v Installieren Sie die schwerste Einheit unten im Rackschrank.
v Ziehen Sie immer nur ein einzige Einheit aus dem Rackschrank.
v Entfernen Sie die Rackklappen und Seitenabdeckungen für leichteren Zugang
während der Installation.
v Verbinden Sie das Controllergehäuse mit einem ordnungsgemäß geerdeten Aus-
gang.
v Überlasten Sie bei der Installation mehrerer Einheiten im Rackschrank nicht die
Netzsteckdose.
v Installieren Sie das Controllergehäuse in einem Rack, das folgende Voraussetzun-
gen erfüllt:
– Mindesttiefe von 70 mm zwischen dem vorderen Befestigungsflansch und der
Innenseite der vorderen Klappe.
– Mindesttiefe von 157 mm zwischen dem hinteren Befestigungsflansch und der
Innenseite der hinteren Klappe.
17
