Steuerelemente, Anzeigen und Stromversorgung des Servers

In diesem Abschnitt werden die Steuerelemente und die Anzeigen des Servers be-
schrieben. Ferner wird beschrieben, wie der Server ein- und ausgeschaltet wird. In-
formationen zu den Positionen weiterer Anzeigen auf der Systemplatine finden Sie
im Abschnitt „Anzeigen auf der Systemplatine" auf Seite 43.

Vorderseite

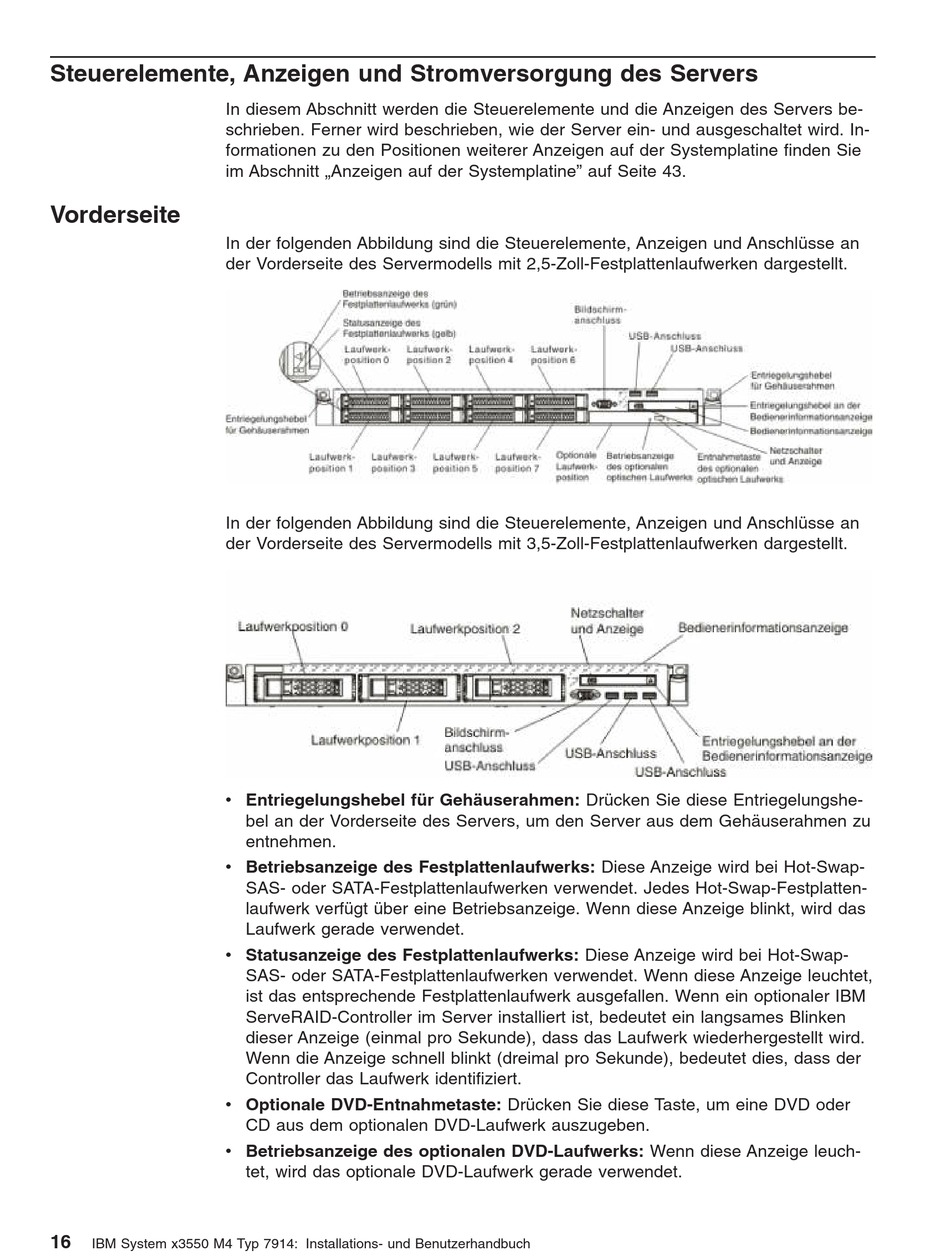

In der folgenden Abbildung sind die Steuerelemente, Anzeigen und Anschlüsse an
der Vorderseite des Servermodells mit 2,5-Zoll-Festplattenlaufwerken dargestellt.
In der folgenden Abbildung sind die Steuerelemente, Anzeigen und Anschlüsse an
der Vorderseite des Servermodells mit 3,5-Zoll-Festplattenlaufwerken dargestellt.
v Entriegelungshebel für Gehäuserahmen: Drücken Sie diese Entriegelungshe-
v Betriebsanzeige des Festplattenlaufwerks: Diese Anzeige wird bei Hot-Swap-
v Statusanzeige des Festplattenlaufwerks: Diese Anzeige wird bei Hot-Swap-
v Optionale DVD-Entnahmetaste: Drücken Sie diese Taste, um eine DVD oder
v Betriebsanzeige des optionalen DVD-Laufwerks: Wenn diese Anzeige leuch-
16
IBM System x3550 M4 Typ 7914: Installations- und Benutzerhandbuch
bel an der Vorderseite des Servers, um den Server aus dem Gehäuserahmen zu
entnehmen.
SAS- oder SATA-Festplattenlaufwerken verwendet. Jedes Hot-Swap-Festplatten-
laufwerk verfügt über eine Betriebsanzeige. Wenn diese Anzeige blinkt, wird das
Laufwerk gerade verwendet.
SAS- oder SATA-Festplattenlaufwerken verwendet. Wenn diese Anzeige leuchtet,
ist das entsprechende Festplattenlaufwerk ausgefallen. Wenn ein optionaler IBM
ServeRAID-Controller im Server installiert ist, bedeutet ein langsames Blinken
dieser Anzeige (einmal pro Sekunde), dass das Laufwerk wiederhergestellt wird.
Wenn die Anzeige schnell blinkt (dreimal pro Sekunde), bedeutet dies, dass der
Controller das Laufwerk identifiziert.
CD aus dem optionalen DVD-Laufwerk auszugeben.
tet, wird das optionale DVD-Laufwerk gerade verwendet.
