Steuerelemente, Anzeigen Und Stromversorgung Des Servers; Vorderansicht - IBM System x3500 M4 Typ 7383 Installations- Und Servicehandbuch

v Installierte Plug-Ins aktualisieren, um neue Features und Funktionen zu den
v Lebensdauer virtueller Ressourcen verwalten
Weitere Informationen zu IBM Systems Director finden Sie im IBM Systems Direc-
tor Information Center unter http://pic.dhe.ibm.com/infocenter/director/pubs/
index.jsp sowie auf der Website von Systems Management unter der Adresse
http://www.ibm.com/systems/management, die auch eine Übersicht über IBM
Systems Management und IBM Systems Director enthält.

Steuerelemente, Anzeigen und Stromversorgung des Servers

In diesem Abschnitt werden die Steuerelemente und die Anzeigen des Servers be-
schrieben. Ferner wird beschrieben, wie der Server ein- und ausgeschaltet wird.
Informationen zu den Positionen weiterer Anzeigen auf der Systemplatine finden
Sie im Abschnitt „Anzeigen und Steuerelemente auf der Systemplatine" auf Seite
35.

Vorderansicht

In der folgenden Abbildung sind die Steuerelemente, Anzeigen und Anschlüsse an
der Vorderseite des Servers dargestellt.
Netzschalter

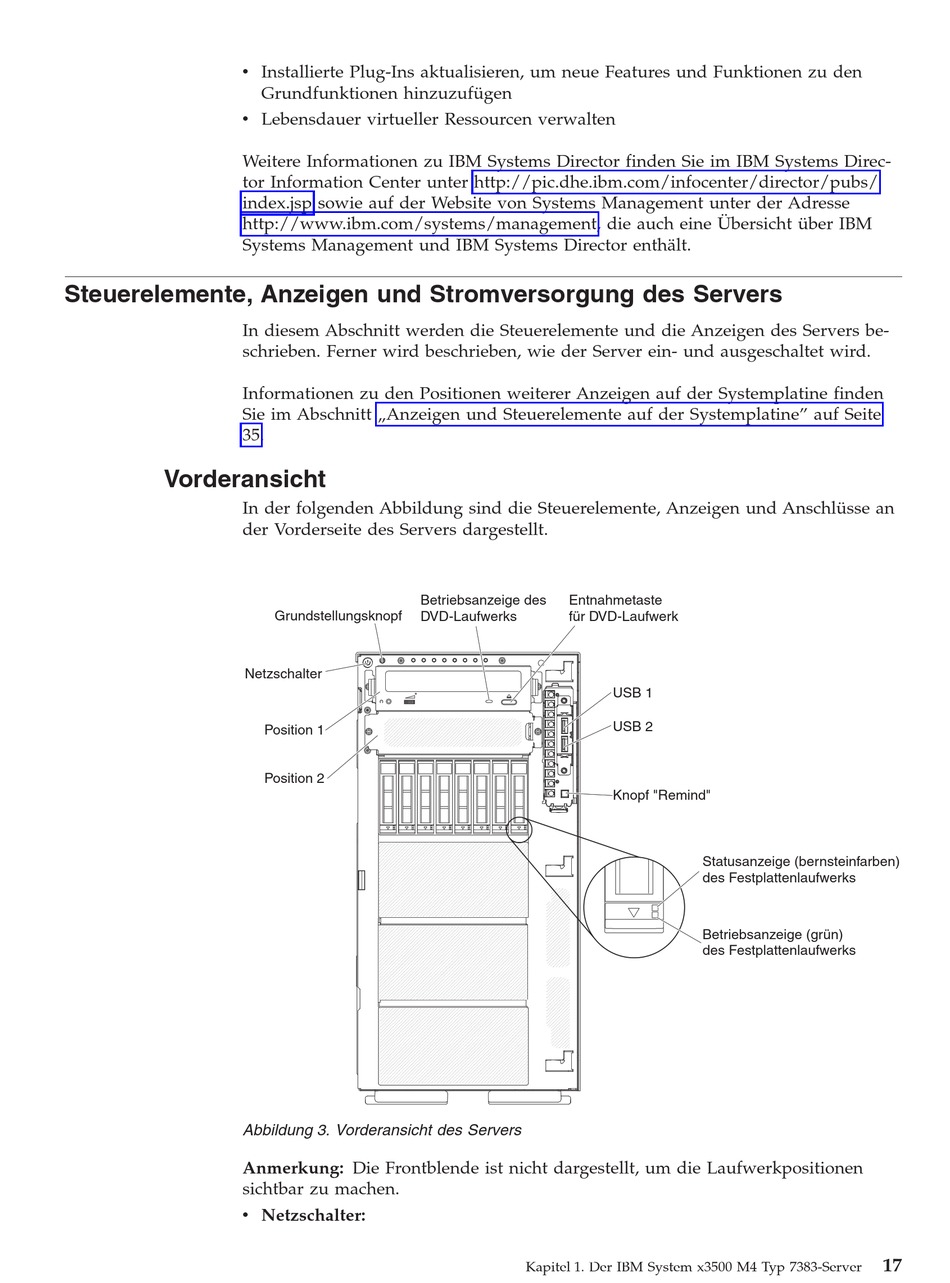

Abbildung 3. Vorderansicht des Servers
Anmerkung: Die Frontblende ist nicht dargestellt, um die Laufwerkpositionen
sichtbar zu machen.
v Netzschalter:
Grundfunktionen hinzuzufügen
Betriebsanzeige des
Grundstellungsknopf
DVD-Laufwerks
Position 1
Position 2
Entnahmetaste
für DVD-Laufwerk
USB 1
USB 2
Knopf "Remind"
Statusanzeige (bernsteinfarben)
des Festplattenlaufwerks
Betriebsanzeige (grün)
des Festplattenlaufwerks
Kapitel 1. Der IBM System x3500 M4 Typ 7383-Server
17
