Kapitel 2. Zusatzeinrichtungen installieren

Serverkomponenten

Dieses Kapitel enthält ausführliche Anweisungen zum Installieren von Hardwarezu-
satzeinrichtungen im Server.

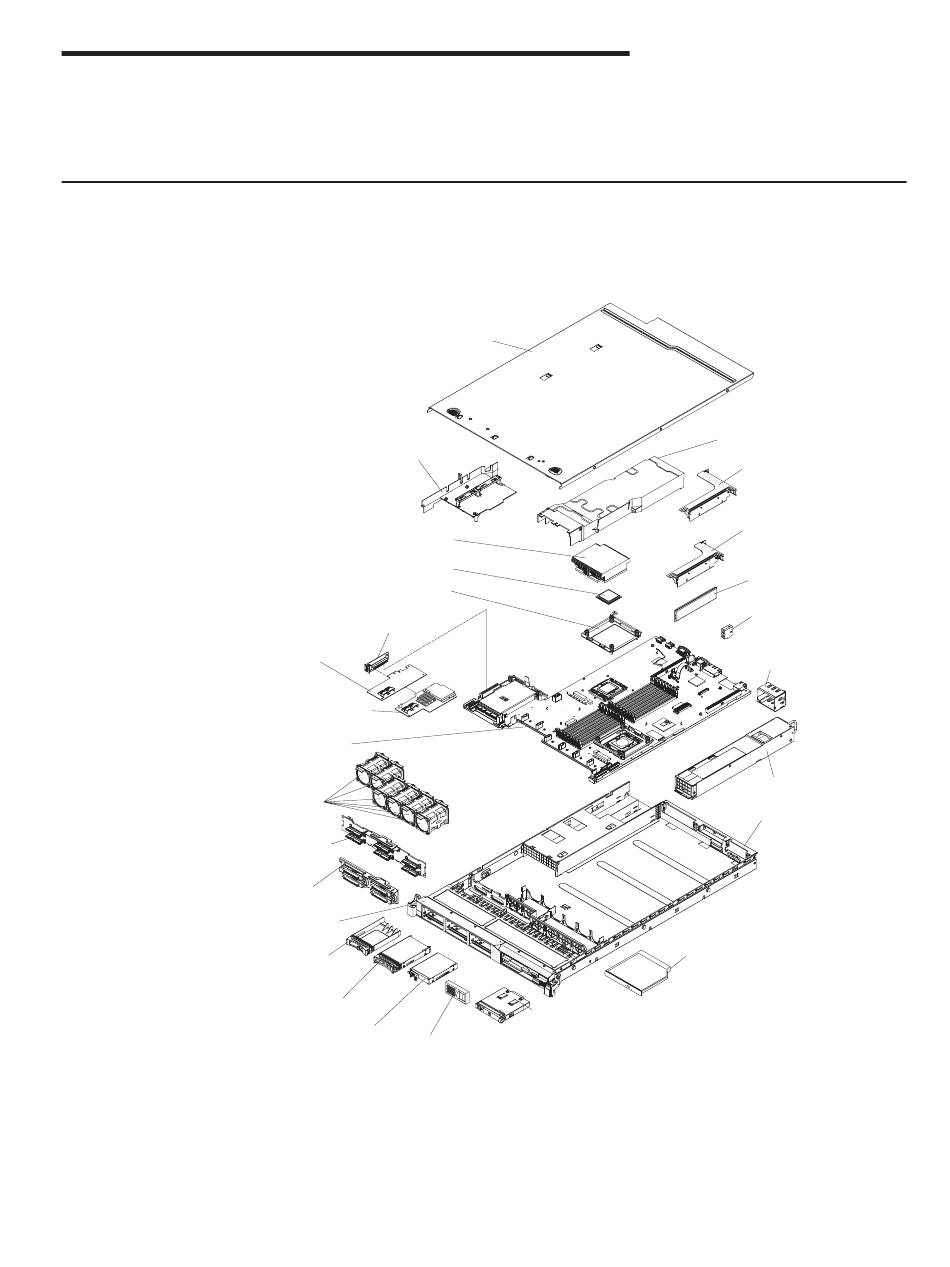

In der folgenden Abbildung sind die Position der wichtigsten Komponenten des Ser-
vers dargestellt. Die Abbildungen in diesem Dokument weichen möglicherweise ge-
ringfügig von Ihrer Hardware ab.
Luftführung Mikroprozessor 2
Kühlkörper
Mikroprozessor
Sicherungsmodul
SAS/SATA-
Adapterkarte
Adapter für
ServeRAID-BR10i
Adapter für
ServeRAID-MR10i
Systemplatine
Lüfter
SAS/SATA-
Rückwandplatine
Simple-Swap-Rückwand
Frontblende
Abdeckblende für
2,5-Zoll-Hot-Swap-
Festplattenlaufwerk
2,5-Zoll-Festplattenlaufwerk
2,5-Zoll-Simple-Swap-
Festplattenlaufwerk
Abdeckblende für 2,5-Zoll-
Simple-Swap-Festplattenlaufwerk
Abdeckung
Bedienerinformationsanzeige
Luftführung am DIMM
Steckplatz 2, PCI-
Adapterkartenbaugruppe
(kurze Adapter mit normaler Höhe)
Steckplatz 1, PCI-
Adapterkartenbaugruppe
(flache Adapter)
DIMM
Virtual Media Key
Abdeckelement
für Netzteil
Netzteil
Gehäuse
CD-RW/DVD-ROM-Laufwerk
