Serverkomponenten

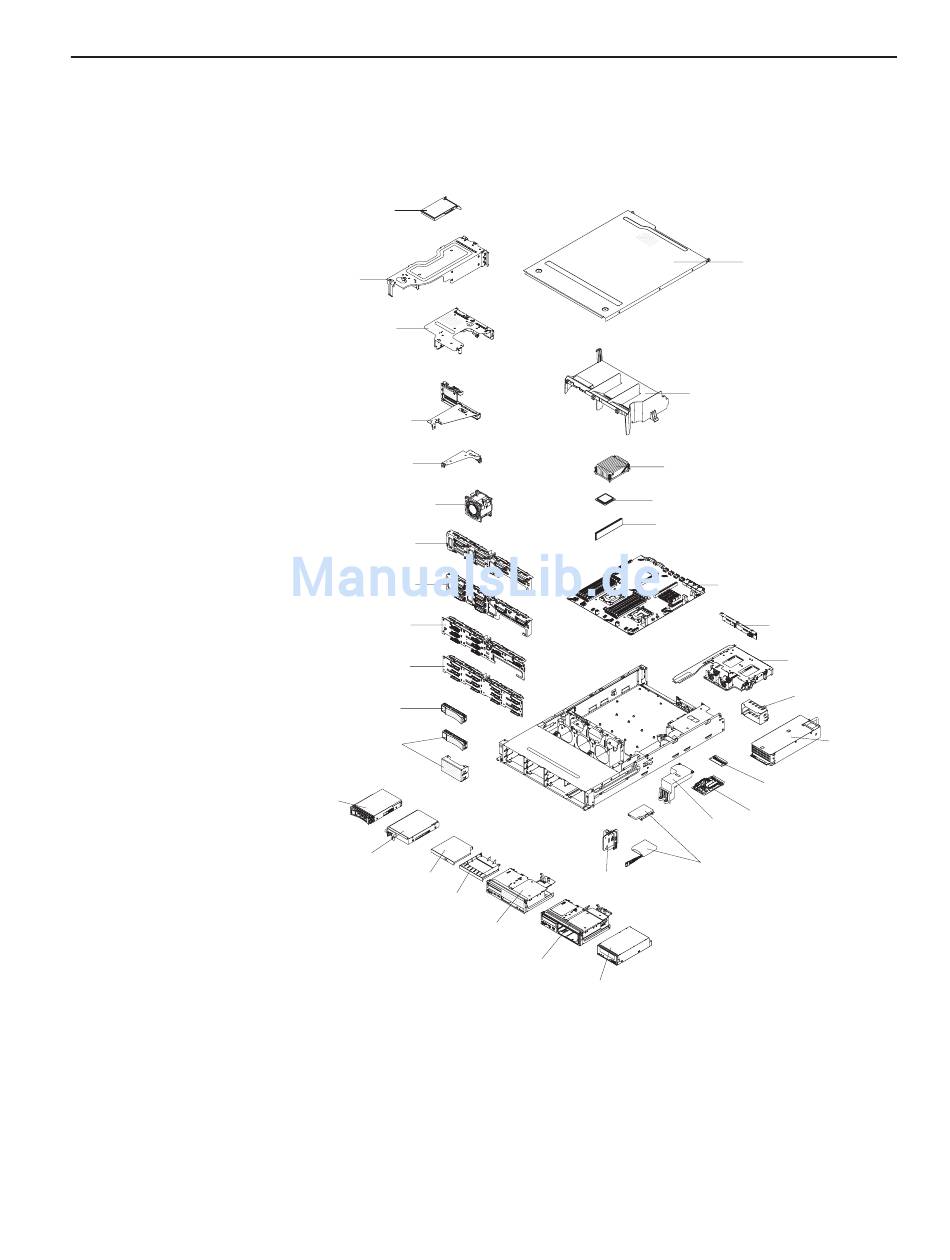

In den folgenden Abbildungen sind die Hauptkomponenten des Servers dargestellt.
Anmerkung: Die Abbildungen in diesem Dokument können von Ihrer Hardware ge-
ringfügig abweichen.
3,5-Zoll-Hot-Swap-
Festplattenlaufwerk
Adapter
2U-PCI-Adapterkarten-
baugruppe 1
2U-PCI-Adapterkarten-
baugruppe 2
1U-PCI-Adapterkarten-
baugruppe 1
1U-PCI-Adapterkarten-
baugruppe 2
Lüfter
3,5-Zoll-Simple-Swap-Rückwand
mit 4 Festplattenlaufwerken
3,5-Zoll-Simple-Swap-Rückwand
mit 8 Festplattenlaufwerken
3,5-Zoll-SAS/SATA-Rückwand
mit 8 Festplattenlaufwerken
3,5-Zoll-SAS/SATA-Rückwand
mit 12 Festplattenlaufwerken
Abdeckblende für
3,5-Zoll-Hot-Swap-
Festplattenlaufwerk
Abdeckblende für
3,5-Zoll-Simple-Swap-
Festplattenlaufwerk
3,5-Zoll-Simple-Swap-
Festplattenlaufwerk
CD-/DVD-Laufwerk
Abdeckblende für
CD-/DVD-Laufwerk
Datenträgergehäuse mit
CD-/DVD-Laufwerk
Kühlkörper
Mikroprozessor
DIMM
Batterieträger
Datenträgergehäuse
mit Bandlaufwerk
Bandlaufwerk
Kapitel 2. Zusatzeinrichtungen installieren
Obere Abdeckung
Luftführung
Systemplatine
3,5-Zoll-SAS/SATA-
Rückwand
3,5-Zoll-Festplatten-
laufwerkhalterung
Netzteilabdeckblende
Netzteil
Obere Netzteil-
adapterkarte
Untere Netzteiladapterkarte
240-VA-Abdeckung
Batterie für ServeRaid-Adapter
