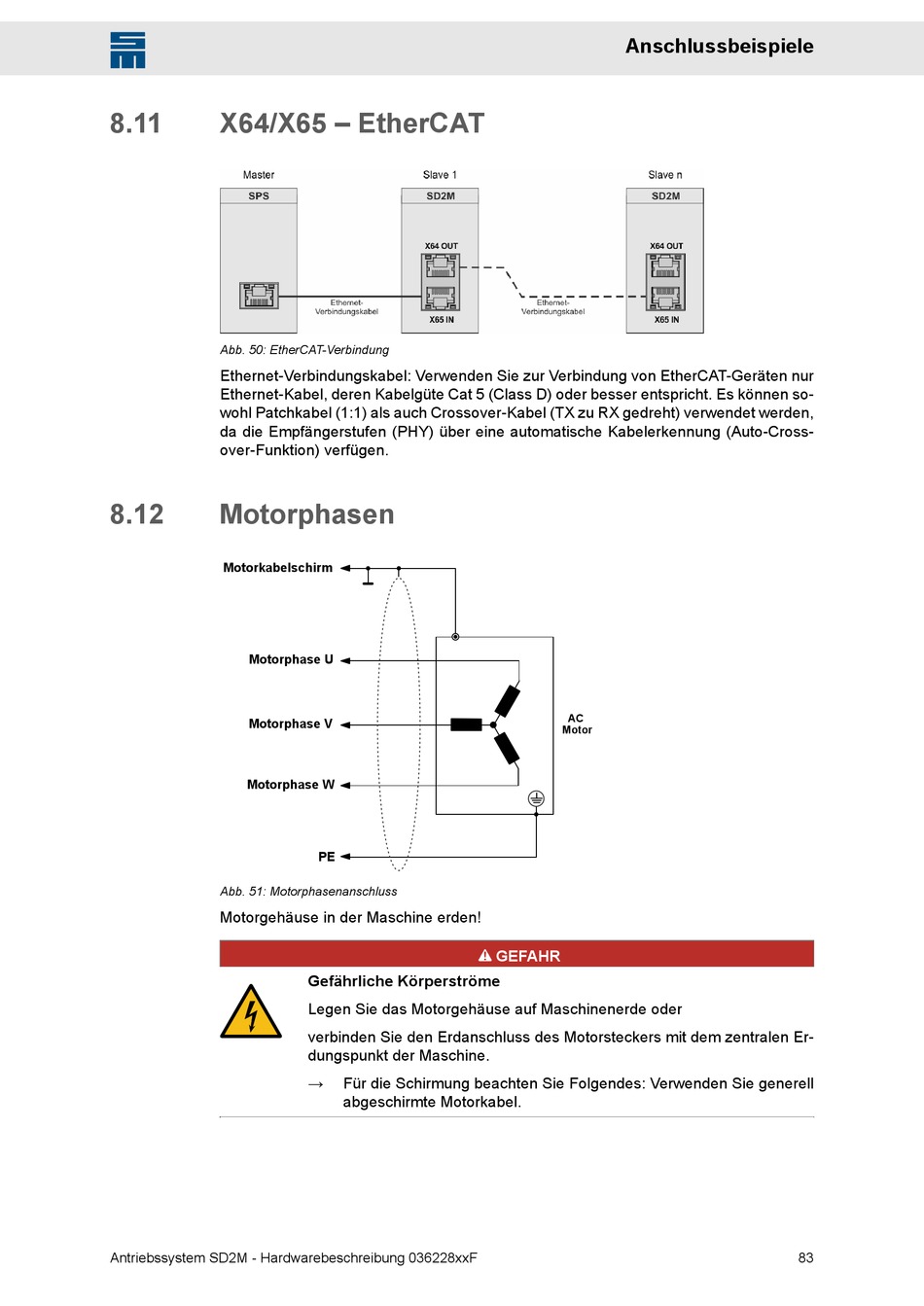

8.11 X64/X65 – EtherCAT
Abb. 50: EtherCAT-Verbindung
Ethernet-Verbindungskabel: Verwenden Sie zur Verbindung von EtherCAT-Geräten nur
Ethernet-Kabel, deren Kabelgüte Cat 5 (Class D) oder besser entspricht. Es können so-
wohl Patchkabel (1:1) als auch Crossover-Kabel (TX zu RX gedreht) verwendet werden,
da die Empfängerstufen (PHY) über eine automatische Kabelerkennung (Auto-Cross-
over-Funktion) verfügen.
8.12

Motorphasen

Motorkabelschirm
Motorphase U
Motorphase V
Motorphase W
Abb. 51: Motorphasenanschluss
Motorgehäuse in der Maschine erden!
Antriebssystem SD2M - Hardwarebeschreibung 036228xxF
PE
Gefährliche Körperströme
Legen Sie das Motorgehäuse auf Maschinenerde oder
verbinden Sie den Erdanschluss des Motorsteckers mit dem zentralen Er-
dungspunkt der Maschine.
→ Für die Schirmung beachten Sie Folgendes: Verwenden Sie generell
abgeschirmte Motorkabel.
Anschlussbeispiele
AC
Motor

GEFAHR
83
