Anschlüsse
7.12.1

Anschluss der Motorphasen

Motorkabelschirm
Motorphase U
Motorphase V
Motorphase W

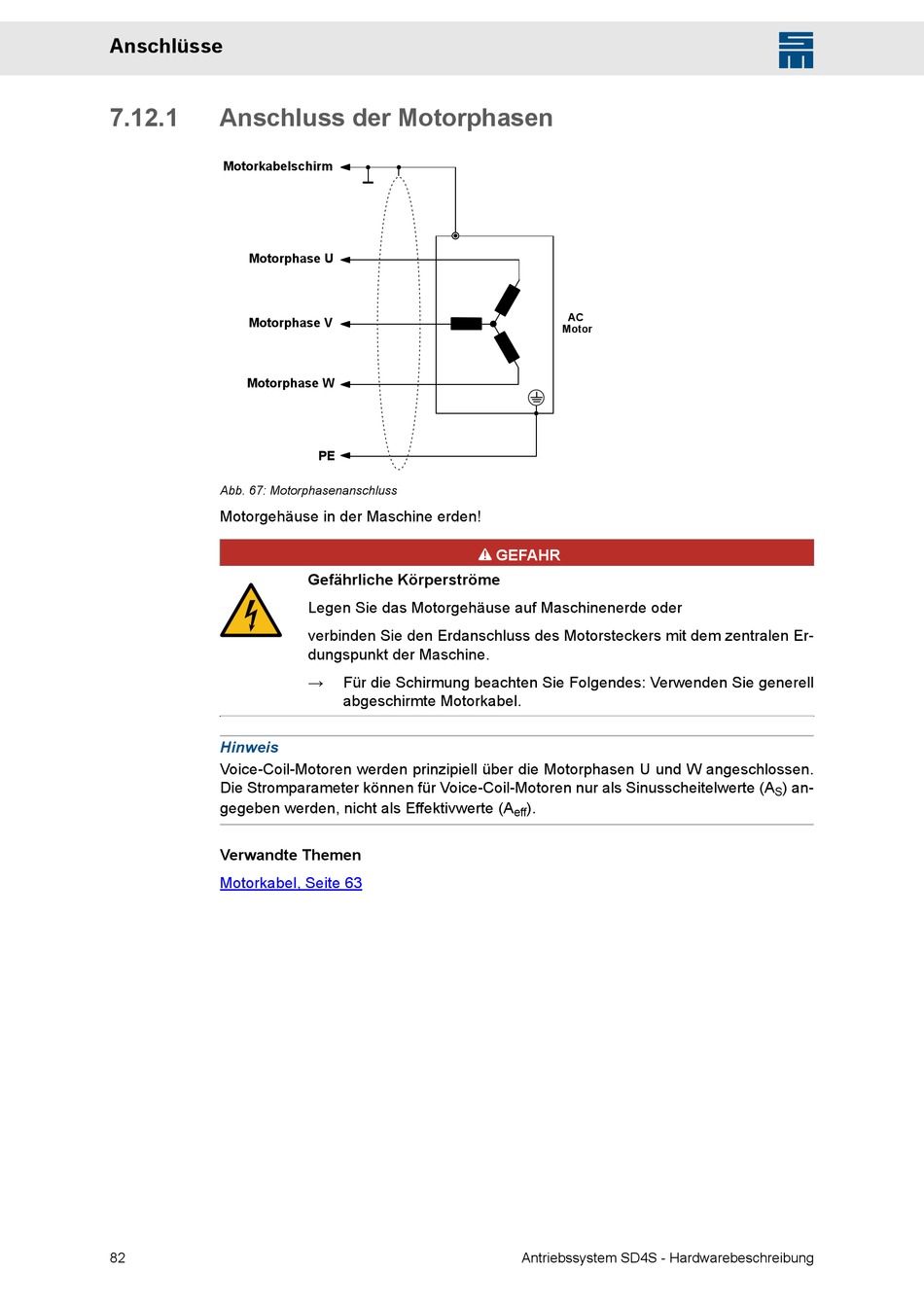

Abb. 67: Motorphasenanschluss
Motorgehäuse in der Maschine erden!
Hinweis
Voice-Coil-Motoren werden prinzipiell über die Motorphasen U und W angeschlossen.
Die Stromparameter können für Voice-Coil-Motoren nur als Sinusscheitelwerte (A
gegeben werden, nicht als Effektivwerte (A
Verwandte Themen
Motorkabel, Seite 63
82
PE
Gefährliche Körperströme
Legen Sie das Motorgehäuse auf Maschinenerde oder
verbinden Sie den Erdanschluss des Motorsteckers mit dem zentralen Er-
dungspunkt der Maschine.
→ Für die Schirmung beachten Sie Folgendes: Verwenden Sie generell
abgeschirmte Motorkabel.
AC
Motor

GEFAHR
).
eff
Antriebssystem SD4S - Hardwarebeschreibung
) an-
S
