5.7

Montage

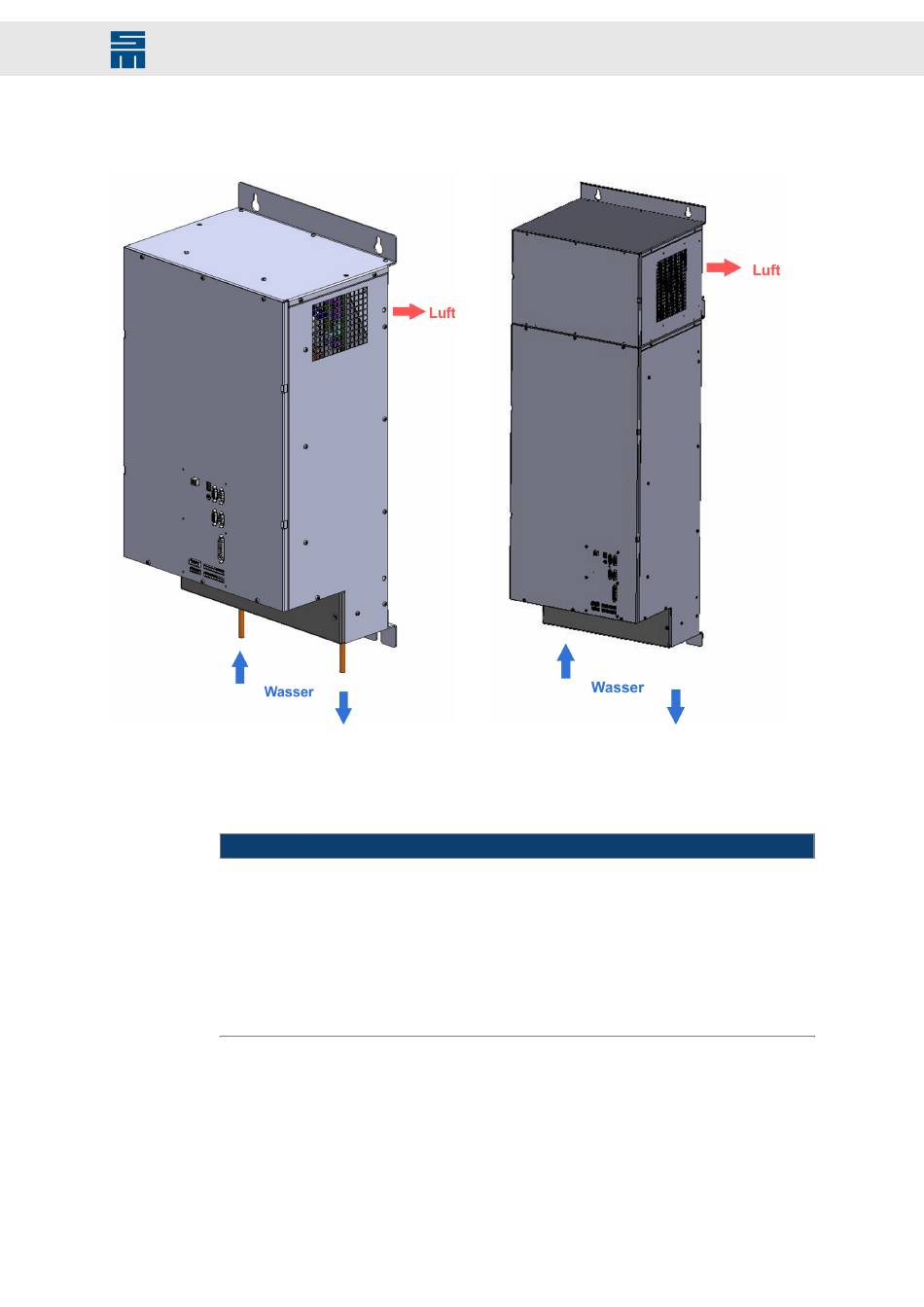

Abb. 8: Geräteansicht 0362280AF
Das Gerät ist für eine senkrechte Rückwandmontage vorgesehen. Andere Aufstellposi-
tionen sind nach Rücksprache mit SIEB & MEYER möglich.
Unzureichende Kühlung
→ Beachten Sie folgende Hinweise bei der Montage, um Schäden durch Überhitzung
zu vermeiden:
→ Montieren Sie die Wasserkühlung so, dass das Kühlwasser auf der Leistungsseite
einströmt und auf der Netzseite ausströmt [Pfeile].
→ Der Luftstrom durch die intern installierten Lüfter darf nicht behindert werden
[Pfeil]. Die Belüftungsein- und auslässe müssen in einem Bereich von mindestens
10 cm frei gehalten werden.
5.7.1

0362281BF mit 036225000

Im Folgenden wird beschrieben, wie Sie die Zwischenkreis-Erweiterung 036225000 auf
dem Antriebssystem SD2M (0362281BF) befestigen und elektrisch anschließen.
Antriebssystem SD2M - Hardwarebeschreibung 036228xxF
Antriebsverstärker SD2M
Abb. 9: Geräteansicht 0362281BF mit montierter Zwischen-
kreis-Erweiterung 036225000
ACHTUNG
