Tipp für automatische Messungen

Aufnehmen eines Schnappschusses einer Messung

Benutzerhandbuch der Oszilloskop-Serie TBS2000B
Das Symbol
wird neben einer Messung angezeigt, wenn eine
Signalbegrenzung in vertikaler Richtung vorliegt. Ein Teil des Signals befindet
sich oberhalb oder unterhalb des oberen bzw. unteren Bildschirmrandes. Eine
Signalbegrenzung führt zu fehlerhaften Messungen. Um exakte Messwerte zu
erhalten, verstellen Sie die Drehknöpfe Vertikale Skala und Position so, dass
das gesamte Signal auf dem Bildschirm sichtbar ist.
Falls die Messgenauigkeit nicht garantiert werden kann, erscheint neben der
Messung das Symbol
. Warten Sie, bis das Messmodul eine genaue Messung
durchgeführt hat. Sobald ein genauer Messwert vorliegt, verschwindet das
Symbol wieder.
Die Schnappschuss-Messung (im Menü Messung) zeigt alle
Einzelkanalmessungen einer einzelnen Erfassung eines Kanals auf einem
Bildschirm an. Sie können die Schnappschussergebnisse anzeigen und ein
Bildschirmabbild der Schnappschussmessungen in einer Datei speichern.
So nehmen Sie einen Schnappschuss einer Messung auf:
1. Erfassen Sie ein getriggertes Signal und zeigen Sie das Signal an.

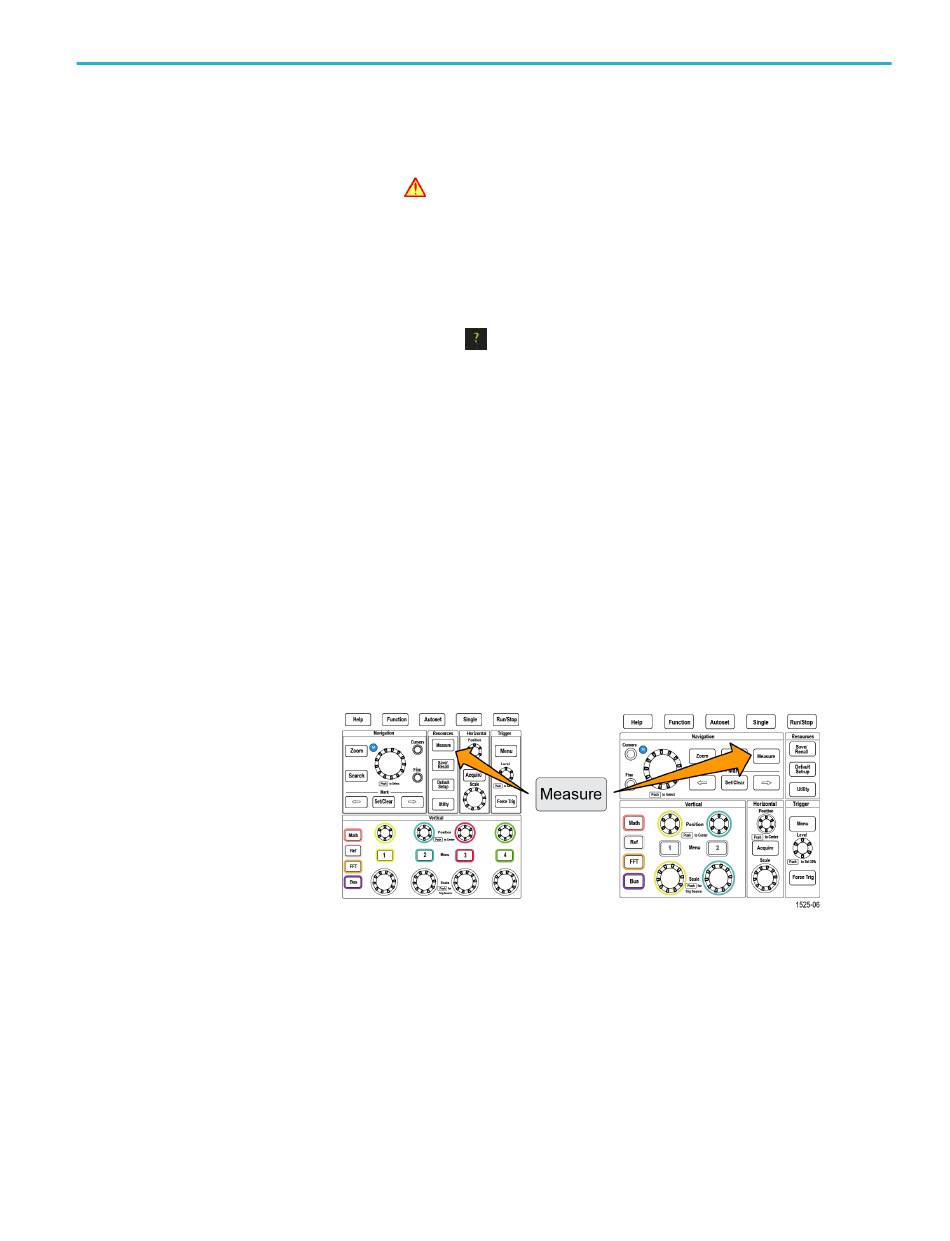

2. Drücken Sie Messen.
3. Drücken Sie die Seitenmenütaste des Kanals, dessen
Messungsschnappschuss Sie anzeigen möchten. Sie können jeweils nur einen
Schnappschuss eines Kanals aufnehmen.
4. Wählen Sie mit dem Mehrfunktions-Drehknopf die Option Snapshot
(Schnappschuss) aus und klicken Sie darauf. Der Bildschirm für
Schnappschüsse öffnet sich sofort.
Analysieren eines Signals
97
