Konzepte von Sampling-Oszilloskopen
Auto-Triggermodus (ungetriggerter Durchlauf)
Normaler Triggermodus
Holdoff-Triggermodus
48
Im Modus Auto (ungetriggerter Durchlauf) kann das Oszilloskop auch ein
Signal erfassen, wenn kein Trigger vorliegt. Im automatischen Modus wird ein
Timer verwendet, der einsetzt, wenn die Erfassung gestartet wird und die
Vortriggerinformationen abgerufen werden. Wenn ein Triggerereignis
nicht erkannt wird, bevor der Timer abläuft, erzwingt das Oszilloskop einen
Trigger. Die Zeitspanne für das Warten auf ein Triggerereignis hängt von der
Zeitbasiseinstellung (Horizontale Skala) ab.
Im Auto-Modus wird das Signal in der Anzeige nicht synchronisiert, wenn
Trigger aufgrund von fehlenden gültigen Triggerereignissen erzwungen werden.
Dies führt dazu, dass das Signal über die Anzeige zu rollen scheint. Wenn ein
gültiger Trigger auftritt, wird die Bildschirmanzeige stabil.
Im Triggermodus Normal kann das Gerät nur Signale erfassen, wenn ein Trigger
vorliegt. Wenn kein Trigger vorliegt, wird auf dem Bildschirm die zuletzt
erfasste Signalaufzeichnung angezeigt. Wenn keine vorherige
Signalaufzeichnung vorhanden ist, wird kein Signal angezeigt.

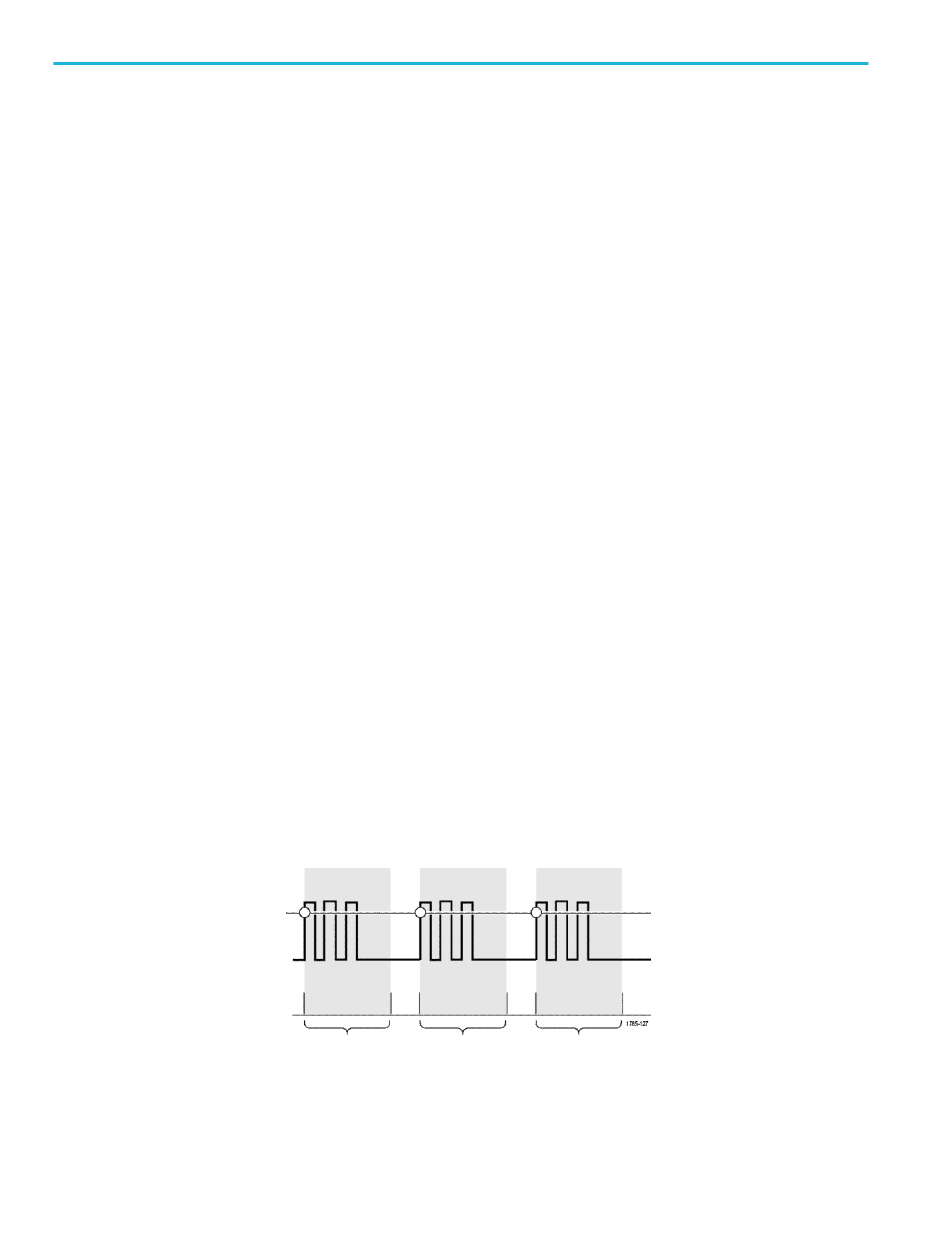

Der Holdoff-Triggermodus ermöglicht die Festlegung eines Zeitraums, während
dessen das Oszilloskop Triggerereignisse ignoriert. Um beispielsweise auf den
ersten Impuls eines Impuls-Bursts zu triggern, setzen Sie die Triggerbedingungen
so, dass auf eine positive Flanke getriggert wird, und den Holdoff-Wert so, dass
der Trigger während eines Zeitraums nach dem Triggerereignis, aber vor dem
Auftreten des nächsten Bursts, deaktiviert wird. Die Verwendung von Holdoff
verhindert hier, dass das Oszilloskop auf eine jede positive Signalflanke triggert.
Mit Holdoff auf Min. einst. können Sie den Holdoff-Wert auf den kleinsten
Wert einstellen.
