Erfassung
In diesem Abschnitt werden Konzepte und Verfahren zur Verwendung des Erfassungssystems beschrieben.
Signalpfadkompensation
Wenn sich seit der letzten Signalpfadkompensation die Temperatur um mehr als 5 °C geändert hat, führen Sie folgende
Schritte durch (SPC). Führen Sie regelmäßig die Signalpfadkompensation durch, um sicherzustellen, dass Ihre Messungen
höchste Genauigkeit erreichen. Tektronix empfiehlt unabhängig von Temperaturveränderungen oder vergangener
Zeit seit der letzten Messung die Durchführung der SPC, wenn das Oszilloskop zum Messen von Signalen mit hohen
Empfindlichkeitseinstellungen (10 mV/div und darunter) verwendet wird. Sollten Sie dieser Empfehlung nicht folgen, kann es
zur Folge haben, dass das Gerät nicht das garantierte Leistungsniveau erreicht.

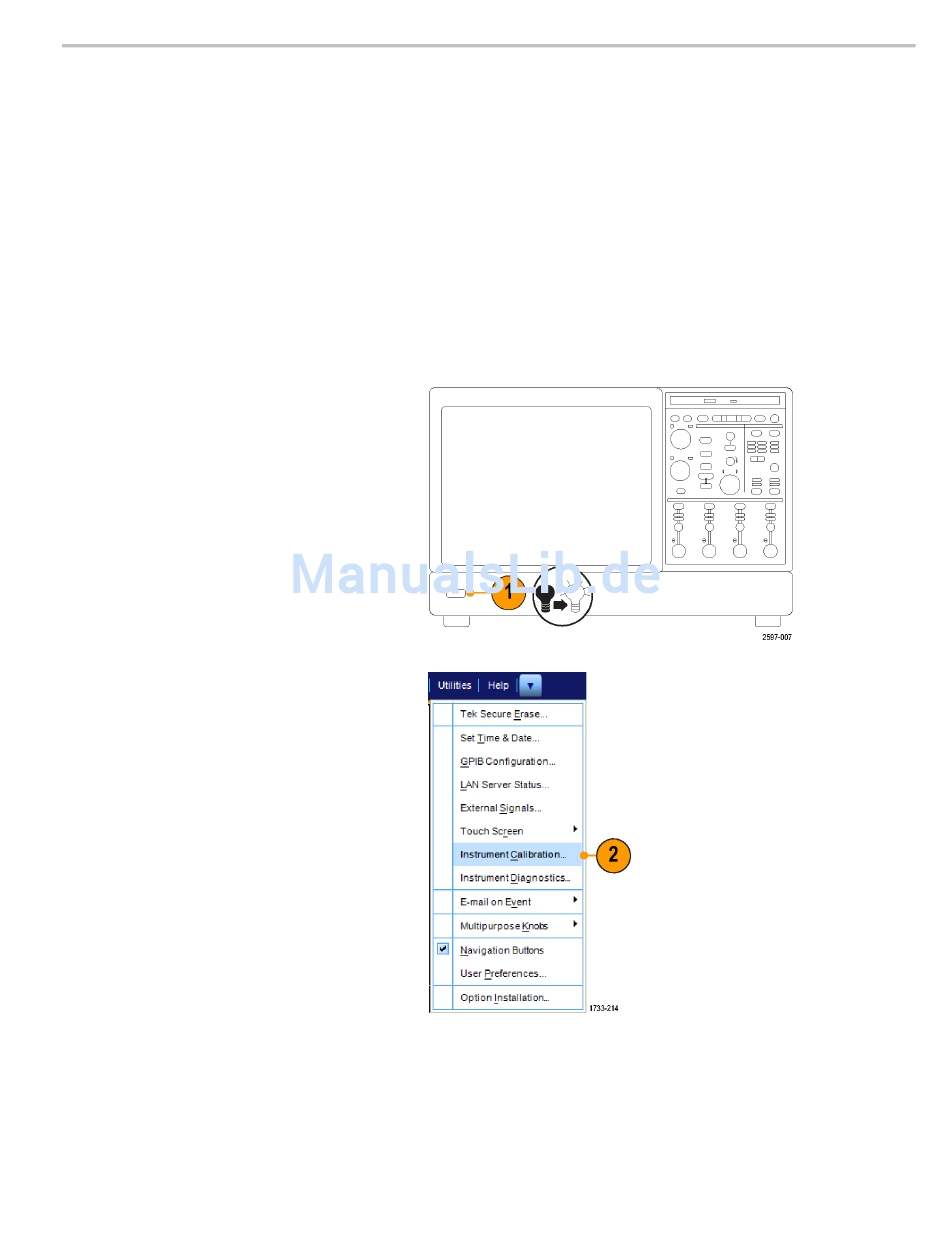

1. Voraussetzungen: Das Gerät ist seit
20 Minuten eingeschaltet, und alle
Eingangssignale wurden entfernt.
2. Wählen Sie Instrument Calibration
(Gerätekalibrierung) aus.
Benutzerhandbuch für die Serien DPO7000, DPO/DSA70000/B und MSO70000
Erfassung
25
