Umgang mit dem Gerät

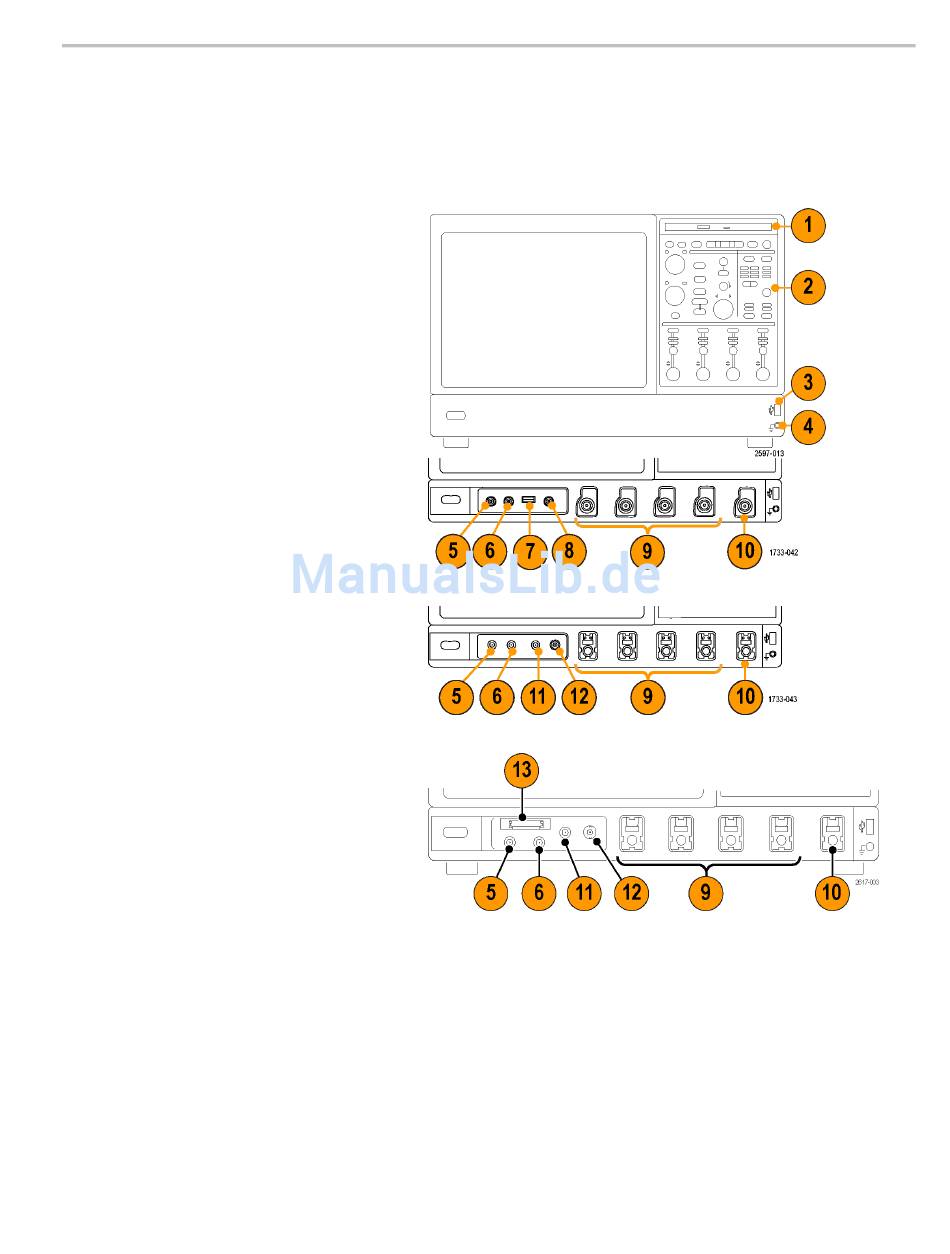

Vorderseite
1. DVD/CD-RW-Laufwerk
2. Steuerelemente auf der Frontplatte
3. USB-Schnittstelle
4. Erdungsklemme
5. Datenrückgewinnungsausgang (nicht
erhältlich für DPO7104 und DPO7054)
6. Taktrückgewinnungsausgang (nicht
erhältlich für DPO7104 und DPO7054)
7. Tastkopfkompensationsausgang
8. Tastkopfkalibrierungsausgang
9. Eingang für die Kanäle 1-4
10. Zusätzlicher Triggereingang
11. Ausgang mit schnell ansteigender Flanke
12. Gleichspannungsausgang mit
Tastkopfkalibrierung
13. Logiktastkopfeingang
Benutzerhandbuch für die Serien DPO7000, DPO/DSA70000/B und MSO70000
Modelle mit <4 GHz
Modelle mit ≥4 GHz
MSO-Modelle
Umgang mit dem Gerät
13
