Emv-Filter (Option) - Siemens ET 200S FC Betriebsanleitung

A Anhang
A.1 Maßbilder
A.1.3

EMV-Filter (Option)

EMV-Filter (25 A)
8
Anzugsdrehmoment
Bild A-4
EMV-Filter (50 A)
8
Anzugsdrehmoment
Bild A-5
400
24
Klemmen 4 mm
PE M6 x 24
Anzugsdrehmoment für Schrauben 0.5 ... 1.6 Nm
4.8 ± 0.2 Nm

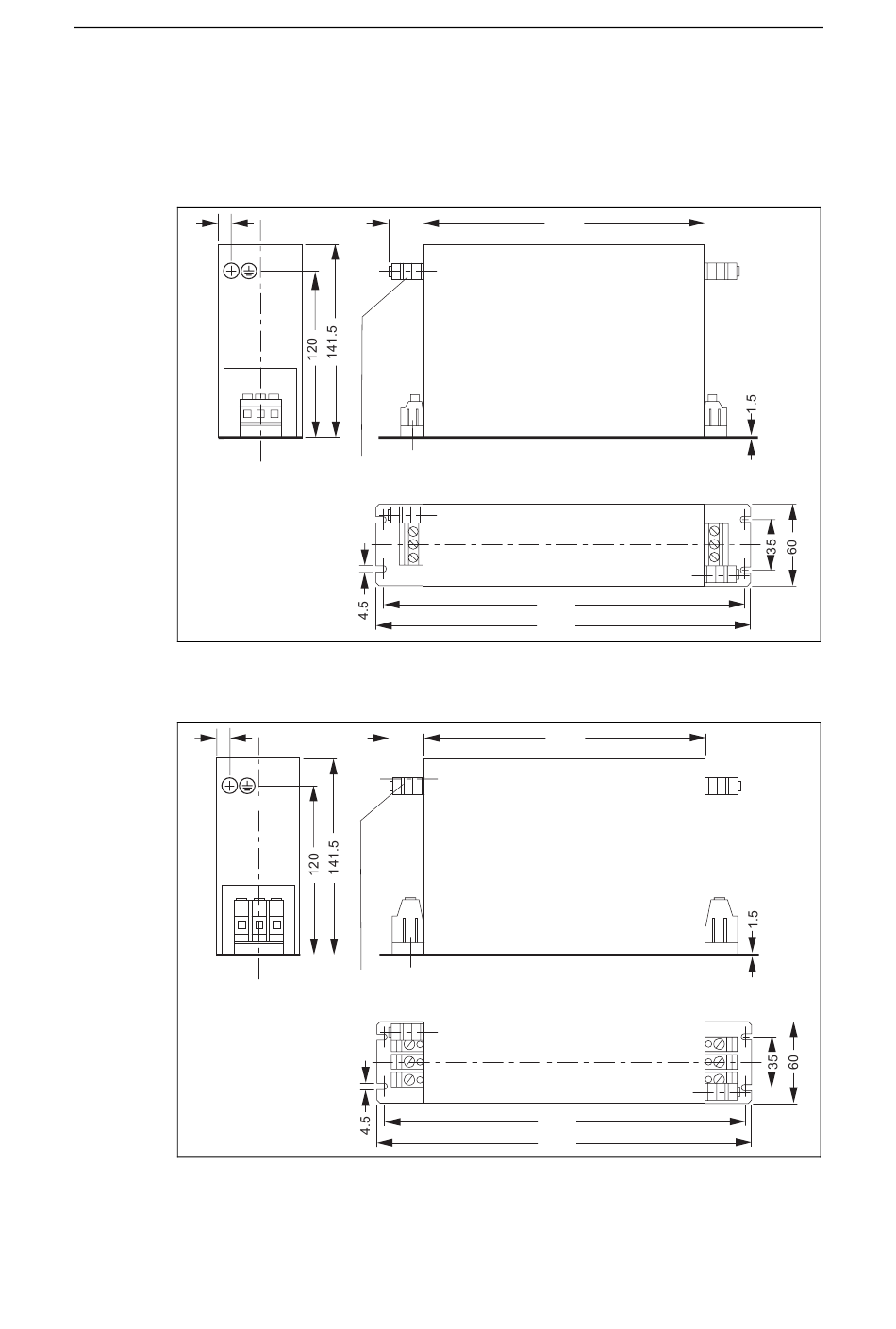

Maßbild EMV-Filter (25 A)
24
Klemmen 10 mm
PE M6 x 24
Anzugsdrehmoment für Schrauben 1.2 ... 1.5 Nm
4.8 ± 0.2 Nm
Maßbild EMV-Filter (50 A)
200
2
255
265
200
2
255
265
