Seite 1 ___________________ Vorwort Grundlegende ___________________ Sicherheitshinweise ___________________ SINAMICS Einführung ___________________ Mechanische Installation Umrichter SINAMICS V20 ___________________ Elektrische Installation Inbetriebnahme über das ___________________ integrierte BOP Betriebsanleitung Inbetriebnahme mit ___________ SINAMICS V20 Smart Access ___________________ Kommunikation mit der PLC ___________________ Parameterliste ___________________ Störungen und Alarme...
Seite 2: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 3: Vorwort
Vorwort Zweck dieses Gerätehandbuchs Dieses Gerätehandbuch enthält Informationen zur Installation, zur Inbetriebnahme, zum Betrieb und zur Wartung des Frequenzumrichters SINAMICS V20. Komponenten der Benutzerdokumentation für SINAMICS V20 Dokument Inhalt Verfügbare Sprachen Betriebsanleitung (dieses Handbuch) Englisch Chinesisch Französisch Deutsch Italienisch Koreanisch...
Seite 4: Instandhaltung Des Produkts
Umstand in besonderen Installationssituationen (lassen Sie z. B. ausreichenden Abstand für die Leitungslänge). Verwendung von Drittanbieterprodukten Dieses Dokument enthält Empfehlungen zu Drittanbieterprodukten. Siemens erklärt die grundsätzliche Eignung dieser Drittanbieterprodukte. Sie können entsprechende Produkte von anderen Herstellern verwenden. Siemens übernimmt keinerlei Garantie für die Eigenschaften von Drittanbieterprodukten.
Seite 5: Inhaltsverzeichnis
Mechanische Installation ........................21 Montageausrichtung und -abstand ..................21 Schaltschrankmontage (Baugrößen AA bis E) ............... 22 SINAMICS V20 Modell Flat Plate ................... 25 Push-Through-Montage (Baugrößen B bis E) ................ 27 DIN-Schienenmontage (Baugrößen AA bis B) ............... 30 Elektrische Installation .......................... 33 Typische Systemanschlüsse ....................
Seite 6 Systemvoraussetzungen ...................... 140 Zugriff auf die SINAMICS V20-Webseiten ................140 6.2.1 Überblick über die Arbeitsschritte ..................141 6.2.2 Anbringen des SINAMICS V20 Smart Access am Umrichter ..........141 6.2.3 Herstellen der drahtlosen Netzwerkverbindung ..............141 6.2.4 Zugriff auf die Webseiten ..................... 143 Überblick über die Webseiten ....................
Seite 7 Sichern und Wiederherstellen ....................164 6.12.1 Sicherung ..........................164 6.12.2 Wiederherstellen ........................166 6.13 Hochrüstung der Webanwendung und SINAMICS V20 Smart Access Firmware- Version ..........................169 6.14 Support-Informationen überprüfen ..................171 Kommunikation mit der PLC ........................ 173 USS-Kommunikation ......................174 MODBUS-Kommunikation ....................
Seite 8 Inhaltsverzeichnis B.1.13 Migrations-Anbausatz für FSAA/FSAB ................405 B.1.14 SINAMICS V20 Smart Access ..................... 408 B.1.15 Bedienerdokumentation ....................... 411 Ersatzteile – Austauschlüfter ....................411 Allgemeine Lizenzbedingungen ......................415 Index ..............................421 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 9: Grundlegende Sicherheitshinweise
Spannung stehen, die zu schweren Verletzungen oder Tod führen können. • Verwenden Sie für alle Anschlüsse und Klemmen der Elektronikbaugruppen nur Stromversorgungen, die SELV- (Safety Extra Low Voltage) oder PELV- (Protective Extra Low Voltage) Ausgangsspannungen zur Verfügung stellen. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 10 Durch die Kondensatoren steht noch für bis zu 5 Minuten nach dem Abschalten der Versorgung gefährliche Spannung an. Das Berühren spannungsführender Teile kann zum Tod oder schweren Verletzungen führen. • Warten Sie 5 Minuten, bevor Sie die Spannungsfreiheit feststellen und mit den Arbeiten beginnen. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 11 Menschen gefährden oder Sachschäden verursachen. • Wenn Sie den Komponenten näher als ca. 2 m kommen, schalten Sie Funkgeräte oder Mobiltelefone aus. • Benutzen Sie die „SIEMENS Industry Online Support App“ nur am ausgeschalteten Gerät. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 12 Unsachgemäße Spannungs-/Isolationsprüfungen können zu Geräteschäden führen. • Klemmen Sie die Geräte vor einer Spannungs-/Isolationsprüfung der Maschine/Anlage ab, da alle Umrichter und Motoren herstellerseitig hochspannungsgeprüft sind und eine weitere Prüfung innerhalb der Maschine/Anlage deshalb nicht notwendig ist. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 13 Durch fehlerhafte oder veränderte Parametrierung können Fehlfunktionen an Maschinen auftreten, die zu Körperverletzungen oder Tod führen können. • Schützen Sie die Parametrierungen vor unbefugtem Zugriff. • Beherrschen Sie mögliche Fehlfunktionen durch geeignete Maßnahmen, z. B. NOT- HALT oder NOT-AUS. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 14: Geräteschaden Durch Elektrische Felder Oder Elektrostatische Entladung
Applikationsbeispiele stellen keine kundenspezifischen Lösungen dar, sondern sollen lediglich Hilfestellung bieten bei typischen Aufgabenstellungen. Sie sind für den sachgemäßen Betrieb der beschriebenen Produkte selbst verantwortlich. Applikationsbeispiele entheben Sie nicht der Verpflichtung zu sicherem Umgang bei Anwendung, Installation, Betrieb und Wartung. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 15: Industrial Security
Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. Der Kunde ist dafür verantwortlich, unbefugten Zugriff auf seine Anlagen, Systeme, Maschinen und Netzwerke zu verhindern.
Seite 16: Restrisiken Von Antriebssystemen (Power Drive Systems)
6. Beeinflussung von netzgebundenen Kommunikationssystemen, z. B. Rundsteuersendern oder Datenkommunikation über das Netz Weitergehende Informationen zu den Restrisiken, die von den Komponenten eines Antriebssystems ausgehen, finden Sie in den zutreffenden Kapiteln der technischen Anwenderdokumentation. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 17: Einführung

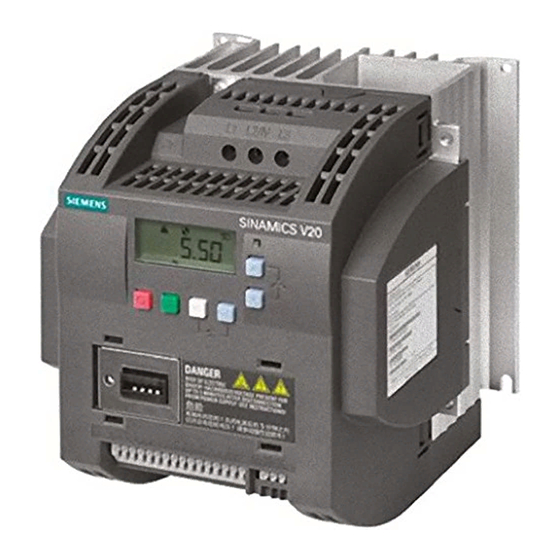

Einführung Komponenten des Umrichtersystems SINAMICS V20 bezeichnet eine Baureihe von Frequenzumrichtern zum Regeln der Drehzahl von Drehstrom-Asynchronmotoren. 3-phasige 400-Volt-Wechselstromumrichter Die 3-phasigen 400-V-Umrichter für Wechselstrom sind in fünf Baugrößen verfügbar. Komponen- Bemes- Bemes- Bemes- Ausgangs- Artikelnummer sungsaus- sungsein- sungsaus- strom bei...
Seite 18 0,25 kW 4,5 A 1,7 A 6SL3210-5BB12-5UV1 6SL3210-5BB12-5BV1 0,37 kW 6,2 A 2,3 A 6SL3210-5BB13-7UV1 6SL3210-5BB13-7BV1 FSAB 0,55 kW 7,7 A 3,2 A 6SL3210-5BB15-5UV1 6SL3210-5BB15-5BV1 (ohne Lüfter) 0,75 kW 10 A 4,2 A 6SL3210-5BB17-5UV1 6SL3210-5BB17-5BV1 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 19: Typenschild Des Umrichters
3,0 kW 32 A 13,6 A 6SL3210-5BB23-0UV0 6SL3210-5BB23-0AV0 Lüfter) Optionen und Ersatzteile Detaillierte Informationen zu den Optionen und Ersatzteilen enthalten die Anhänge "Optionen (Seite 367)" und "Ersatzteile – Austauschlüfter (Seite 411)". Typenschild des Umrichters Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 20 Einführung 2.2 Typenschild des Umrichters Erläuterung der Seriennummer (Beispiel) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 21: Mechanische Installation
Schutzart des Schaltschranks zulässig. Montageausrichtung und -abstand Der Umrichter muss in einem geschlossenen elektrischen Betriebsraum oder in einem Schaltschrank installiert werden. Montageausrichtung Der Umrichter muss senkrecht auf einer ebenen und nicht brennbaren Oberfläche installiert werden. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 22: Schaltschrankmontage (Baugrößen Aa Bis E)
Weitere Informationen enthält der folgende Abschnitt: Push-Through-Montage (Baugrößen B bis E) (Seite 27) Abmaße und Bohrbilder Maße (mm) Bohrbild (mm) Baugröße AA/AB Befestigungsmittel: 2 x M4-Schrauben, - Muttern, -Unterlegscheiben Tiefe von FSAB Anzugsdrehmoment: 1,8 Nm ± 10 % Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 23 Anzugsdrehmoment: 1,8 Nm ± 10 % Baugröße B Befestigungsmittel: 4 x M4-Schrauben, - Muttern, -Unterlegscheiben Anzugsdrehmoment: 1,8 Nm ± 10 % Baugröße C Befestigungsmittel: 4 x M5-Schrauben, - Muttern, -Unterlegscheiben Anzugsdrehmoment: 2,5 Nm ± 10 % Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 24 Maße (mm) Bohrbild (mm) Baugröße D Befestigungsmittel: 4 x M5-Schrauben, - Muttern, -Unterlegscheiben Anzugsdrehmoment: 2,5 Nm ± 10 % Baugröße E Befestigungsmittel: 4 x M5-Schrauben, - Muttern, -Unterlegscheiben Anzugsdrehmoment: 2,5 Nm ± 10 % Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 25: Sinamics V20 Modell Flat Plate
3.3 SINAMICS V20 Modell Flat Plate SINAMICS V20 Modell Flat Plate Der SINAMICS V20 Flat Plate ist darauf ausgelegt, Ihnen mehr Flexibilität bei der Installation des Umrichters zu bieten. Es sind geeignete Maßnahmen zu ergreifen, um die ordnungsgemäße Entwärmung sicherzustellen, wofür ein zusätzlicher externer Kühlkörper außerhalb des elektrischen Gehäuses erforderlich sein kann.
Seite 26 Mechanische Installation 3.3 SINAMICS V20 Modell Flat Plate Einbau 1. Bereiten Sie die Montagefläche für den Umrichter mit den Maßen in Abschnitt "Schaltschrankmontage (Baugrößen AA bis E) (Seite 22)" vor. 2. Stellen Sie sicher, dass die gebohrten Löcher keine scharfen Kanten aufweisen, der Flat Plate-Kühlkörper sauber und frei von Staub und Fett ist sowie die Montagefläche und ggf.
Seite 27: Push-Through-Montage (Baugrößen B Bis E)
Abmaße, Bohrbilder und Einbauöffnungen Maße (mm) Bohrbild und Einbauöffnung (mm) Baugröße B Befestigungsmittel: 4 x M4-Schrauben Anzugsdrehmoment: 1,8 Nm ± 10 % Baugröße C Befestigungsmittel: 4 x M5-Schrauben Anzugsdrehmoment: 2,5 Nm ± 10 % Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 28 3.4 Push-Through-Montage (Baugrößen B bis E) Maße (mm) Bohrbild und Einbauöffnung (mm) Baugröße D Befestigungsmittel: 4 x M5-Schrauben Anzugsdrehmoment: 2,5 Nm ± 10 % Baugröße E Befestigungsmittel: 4 x M5-Schrauben Anzugsdrehmoment: 2,5 Nm ± 10 % Tiefe im Schaltschrank Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 29 Mechanische Installation 3.4 Push-Through-Montage (Baugrößen B bis E) Montage Hinweis Am unteren Bereich der Einbauöffnung befindet sich ein Ausschnitt, der es ermöglicht, den Lüfter ohne Ausbau des Umrichters von außen aus dem Schaltschrank zu entfernen. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 30: Din-Schienenmontage (Baugrößen Aa Bis B)
Zur Installation und zum Ausbau der Baugrößen FSAA/FSAB/FSA/FSB können Sie einen Kreuz- oder Flachschlitzschraubendreher verwenden. Montage und Entfernen der Baugröße FSAA/FSAB auf und von der DIN-Schiene Siehe Abschnitt "Migrations-Anbausatz für FSAA/FSAB (Seite 405)". Montage der Baugröße FSA auf der DIN-Schiene Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 31 Mechanische Installation 3.5 DIN-Schienenmontage (Baugrößen AA bis B) Entfernen der Baugröße FSA von der DIN-Schiene Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 32 Mechanische Installation 3.5 DIN-Schienenmontage (Baugrößen AA bis B) Montage der Baugröße FSB auf der DIN-Schiene Entfernen der Baugröße FSB von der DIN-Schiene Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 33: Elektrische Installation
Im Umrichtermodus tritt eine höhere Last an der Motorisolierung auf als im Netzbetrieb. Infolge dessen können Schäden an den Motorwicklungen auftreten. • Bitte beachten Sie die Hinweise im Systemhandbuch "Anforderungen an Fremdmotoren" Weitere Informationen werden im Internet bereitgestellt: Anforderungen an Fremdmotoren (https://support.industry.siemens.com/cs/ww/en/view/79690594/de) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 34: Typische Systemanschlüsse
Elektrische Installation 4.1 Typische Systemanschlüsse Typische Systemanschlüsse Typische Systemanschlüsse Weitere Informationen über die zulässigen Ausführungen für diese Abzweigschutzeinrichtungen siehe Produktinformationen zu Schutzeinrichtungen für den Umrichter SINAMICS V20 (https://support.industry.siemens.com/cs/ww/de/ps/13208/man). Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 35 Leistungsschalter und kombinierte Motorsteuerungen (CMC) vom Typ E verwenden. Spezifische Arten des Abzweigschutzes für alle Umrichter sowie der entsprechende Kurzschlussnennstrom sind in der Betriebsanleitung zum Umrichter SINAMICS V20 aufgeführt. Für alle Baugrößen nur für 75 °C zugelassenen Kupferdraht verwenden. Dieses Gerät ist darauf ausgelegt, einen internen Motorüberlastschutz gemäß...
Seite 36 Lebensgefahr durch hohe Kriechströme bei unterbrochenem Schutzleiter Die Umrichter-Bauteile führen einen hohen Kriechstrom über den Schutzleiter ab. Der Erdableitstrom des Umrichters SINAMICS V20 kann größer als 3,5 mA Wechselstrom sein. Bei unterbrochenem Schutzleiter kann das Berühren von stromführenden Bauteilen zum Tode oder zu schweren Verletzungen führen.
Seite 37: Schaltplan
Elektrische Installation 4.1 Typische Systemanschlüsse Schaltplan Hinweis Der Widerstand des Potenziometers muss für jeden Analogeingang ≥ 4,7 kΩ betragen. Siehe auch "Festlegen von Verbindungsmakros (Seite 64)". Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 38: Klemmenbeschreibung
Elektrische Installation 4.2 Klemmenbeschreibung Klemmenbeschreibung Klemmenanordnung Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 39 Hinweis Zum Abklemmen des integrierten EMV-Filters am FSE vom Massepotential kann mit einem Pozidriv- oder Schlitzschraubendreher die EMV-Schraube herausgedreht werden. Empfohlene Leitungsquerschnitte, Crimpverbindertypen und Schraubenanzugsdrehmomente Material Crimp-Gabelkabelschuh Crimp-Ringkabelschuh Crimpkörper: Kupfer Isolierung: Nylon Beschichtung: Zinn Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 40 Während der elektrischen Installation der Umrichter der Baugröße AA bis D für den Anschluss der Netzklemmen nur Kabel mit UL/cU-zertifizierten Gabelschuhen verwenden. Für die Baugröße E können zum Anschluss der Netzklemmen nur Kabel mit UL/cUL- zertifizierten Ringkabelschuhen verwendet werden. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 41: Sterndreieckschaltung Des Motors
EN 61800-3, Kategorie C1 (Pegel entspricht EN 55011, Klasse B) für gestrahlte und leitungsgeführte Stör- aussendungen. Sterndreieckschaltung des Motors Dreieckschaltung auswählen, wenn entweder ein 230/400-V-Motor mit einem 400-V- Umrichter oder ein 120/230-V-Motor mit einem 230-V-Umrichter bei 87 Hz statt 50 Hz betrieben werden soll. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 42: Benutzerseitige Klemmen
Genauigkeit (0 mA bis 20 mA): ± 0,5 mA für den Temperaturbereich zwischen - 10 °C und 60 °C Ausgangsleistung: 20 mA in 500 R Gesamtbezugspotenzial für die RS485-Kommunikation und Analogeingänge/- ausgänge RS485 P + RS485 N - Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 43 Öffnen: 7 ms ± 7 ms Schließen: 10 ms ± 9 ms WARNUNG Gefahr elektrischer Schläge Die von 1 bis 16 nummerierten Eingangs- und Ausgangsklemmen sind für Schutzkleinspannung (SELV) ausgelegt und dürfen nur an Niederspannungsversorgungen angeschlossen werden. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 44: Empfohlene Querschnitte Für E/A-Klemmenleitungen
● Zugriff auf den Umrichter von einem verbundenen Gerät aus (herkömmlicher PC mit WLAN-Adapter, Tablet oder Smartphone) mit Hilfe von SINAMICS V20 Smart Access. Weitere Informationen zu diesen Optionsmodulen finden Sie in den Kapiteln "Parameterlader (Seite 367)", "Externes BOP und BOP-Schnittstellenmodul (Seite 372)" und "Inbetriebnahme mit SINAMICS V20 Smart Access (Seite 139)".
Seite 45 Es ist streng verboten, motorseitig Netztrennungen vorzunehmen, wenn der Umrichter läuft und der Ausgangsstrom nicht gleich Null ist. Hinweis Kabelanschluss Die Steuerungskabel soweit wie möglich von den Stromkabeln trennen. Verbindungskabel von rotierenden mechanischen Teilen fernhalten. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 46: Emv-Konforme Installation Von Optionen Für Externe Netzfilter
Motorausgangsklemmen (U, V und W außer Schutzleiter) des Umrichters anbringen; 1 x Ferritkern vom Typ “K3 NF-110-A(N)GY0“ oder gleichwertig am Motorkabel außerhalb der Gewindebohrung des Gehäuses anbringen; 2 x Ferritkerne vom Typ "K3 NF-110-A(N)GY0" oder gleichwertig am Motorkabel in der Nähe des Motors anbringen. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 47 Um die Schutzvorschriften für gestrahlte und leitungsgeführte Störaussendungen der Klasse A zu erfüllen, 1 x Ferritkern vom Typ "TDG TPW33" oder gleichwertig in der Nähe der Hauptklemmen des Umrichters anbringen. Abschirmungsmethode Die folgende Darstellung zeigt ein Beispiel mit und ohne Abschirmplatte. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 48: Emv-Konforme Schaltschrankausführung
● Leitungen verschiedener Zonen sind zu trennen und dürfen nicht in gemeinsamen Kabelbäumen oder Kabelkanälen verlegt werden. ● Alle Kommunikations- (z. B. RS485) und Signalleitungen, die den Schaltschrank verlassen, müssen geschirmt ausgeführt werden. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 49: Inbetriebnahme Über Das Integrierte Bop
Während des Betriebs und kurze Zeit nach dem Ausschalten des Umrichters können die gekennzeichneten Oberflächen des Umrichters eine hohe Temperatur erreichen. Direkter Kontakt mit diesen Oberflächen ist zu vermeiden. Das integrierte Basic Operator Panel (BOP) 5.1.1 Einführung in das integrierte BOP Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 50: Funktion Der Tasten
Lang drücken (> 2 s) Schnelle Bearbeitung von Parameternummern oder -werten. • Greift auf Daten mit Störungsinformationen zu • Hand/Jog/Auto Drücken, um zwischen verschiedenen Betriebsarten umzuschalten: Hinweis: Die Betriebsart TIPPEN ist nur bei angehaltenem Motor verfügbar. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 51: Statussymbole Am Umrichter
Der Umrichter kann unerwartet angesteuert werden (z. B. in der Frost- schutzbetriebsart). Der Motor dreht sich in umgekehrter Richtung. Der Umrichter befindet sich in der Betriebsart HAND. (Blinken): Der Umrichter befindet sich in der Betriebsart TIPPEN. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 52: Menüstruktur Des Umrichters
Reset auf die Werkseinstellungen angezeigt. Hauptmenü Anzeigemenü (Standardanzeige) Grundlegende Überwachungsansicht wichtiger Parameter wie z. B. Frequenz, Spannung, Strom oder Zwischenkreisspannung. Setup-Menü Parameterzugriff für die Grundinbetriebnahme des Umrichtersys- tems. Parametermenü Zugriff auf alle verfügbaren Umrichterparameter. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 53: Anzeigen Des Umrichterzustands
Nicht indizierte Parameter Diese Parameter sind nicht indiziert. * Jeder CDS-abhängige Parameter hat unabhängig von seinen drei Indizes nur einen Standardwert. Ausnahme: Standard- mäßig sind P1076[0] und P1076[2] auf 1 und P1076[1] auf 0 gesetzt. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 54 ● Zum schnellen Erhöhen oder Reduzieren von Parameternummern, -indizes oder -werten, oder für mehr als zwei Sekunden drücken. ● Zum Bestätigen der Einstellung drücken. ● Zum Verwerfen der Einstellung drücken. Beispiel: Bearbeiten von Parameterwerten Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 55 Ziffer ganz links durch Blättern nach oben auf einen Wert von über 9 gesetzt wird. ● Wenn oder für mehr als zwei Sekunden gedrückt wird, wird das schnelle Blättern durch die Ziffern aktiviert. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 56: Bildschirmanzeigen
Bedeutung mationen "8 8 8 8 8" Im Umrichter wird eine interne Datenverarbeitung ausgeführt. "- - - - -" Die Aktion wurde nicht abgeschlossen oder ist nicht möglich. "Pxxxx" Schreibbarer Parameter "rxxxx" Schreibgeschützter Parameter Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 57 Einstellbares Anwendungsmakro "-APxxx" Aktuell ausgewähltes Anwendungsmakro "A" "G" "N" "T" "B" "H" "O" "U" "C" "I" "P" "V" "D" "J" "Q" "X" "E" "L" "R" "Y" "F" "M" "S" "Z" 0 bis 9 "?" Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 58: Led-Zustände
Inbetriebnahme über das integrierte BOP 5.2 Tests vor dem Einschalten 5.1.6 LED-Zustände Der SINAMICS V20 verfügt über eine einzelne LED für Zustandsangaben. Die LED kann orange, grün oder rot angezeigt werden. Bei mehreren Umrichterzuständen werden diese von der LED in der folgenden Reihenfolge angezeigt: ●...
Seite 59: Einstellungen Im Menü Für Die Auswahl 50/60 Hz
Motorbemessungsleistung P0307) in [kW] oder [HP] ausgedrückt werden. Parameter Wert Beschreibung P0100 Motor-Grundfrequenz von 50 Hz (Standard) → Europa [kW] Die Motorgrundfrequenz ist 60 Hz → USA / Kanada [HP] Die Motorgrundfrequenz ist 60 Hz → USA / Kanada [kW] Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 60: Starten Des Motors Für Einen Testlauf
Starten des Motors in der Betriebsart TIPPEN 1. Drücken Sie , um von der Betriebsart HAND zu JOG zu wechseln (das Symbol blinkt). 2. Die Taste drücken, um den Motor zu starten. Die Taste loslassen, um den Motor anzuhalten. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 61: Grundinbetriebnahme
Richtet Makros ein, die für Standardverkabelungsarten erforderlich sind. Auswahl von Anwendungsmakros Richtet Makros ein, die für bestimmte allgemeine An- wendungen erforderlich sind. Auswahl allgemeiner Parameter Legt Parameter fest, die zur Optimierung der Umrichter- leistung erforderlich sind. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 62 Inbetriebnahme über das integrierte BOP 5.5 Grundinbetriebnahme Menüstruktur Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 63: Festlegen Der Motordaten
Wenn P0100 = 1 ist, dann ist die Einheit der Motorleistung = [PS]. (MOT P) P0100 =1: (MOT HP) P0308[0] ● Faktor Motornennleistung (cosφ) Wird nur angezeigt, wenn P0100 = 0 oder 2 ist. (M COS) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 64: Festlegen Von Verbindungsmakros
Warten Sie nach dem Auschalten, bis die LED oder die Anzeige erloschen ist (kann einige Sekunden dauern), bevor Sie das Gerät wieder einschalten. Funktionen In diesem Menü wird ausgewählt, welches Makro für Standardverkabelungsarten erforderlich ist. Der Standard ist "Cn000" für das Verbindungsmakro 0. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 65 Festdrehzahl im Binärmodus das aktuell ausgewählte Makro handelt. Cn005 Analogeingang und Festfrequenz Cn006 Externe Tastenregelung Cn007 Externe Taste mit Analogsollwert Cn008 PID-Regelung mit Analogeingangsreferenz Cn009 PID-Regelung mit Festwertreferenz Cn010 USS-Regelung Cn011 MODBUS RTU-Regelung Festlegen von Verbindungsmakros Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 66: Verbindungsmakro Cn001 - Bop Als Einzige Regelungsquelle
BI: Funktion des Digitalaus- 52.3 52.2 Umrichter in Betrieb gangs 1 P0732[0] BI: Funktion des Digitalaus- 52.7 52.3 Umrichterfehler aktiv gangs 2 P0771[0] CI: Analogausgang Tatsächliche Frequenz P0810[0] BI: CDS-Bit 0 (Hand/Auto) Betriebsart HAND Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 67: Verbindungsmakro Cn002 - Regelung Über Die Klemmen (Pnp/Npn)
Auswahl der Frequenz Analog als Drehzahlsollwert P0701[0] Funktion des Digitaleingangs 1 ON/OFF P0702[0] Funktion des Digitaleingangs 2 Rückwärts P0703[0] Funktion des Digitaleingangs 3 Fehlerquittierung P0704[0] Funktion des Digitaleingangs 4 TIPPEN vorwärts P0771[0] CI: Analogausgang Tatsächliche Frequenz Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 68 P1021[0] BI: Festfrequenzauswahl, Bit 1 722.4 722.2 P1022[0] BI: Festfrequenzauswahl, Bit 2 722.5 722.3 P1001[0] Festfrequenz 1 Drehzahl niedrig P1002[0] Festfrequenz 2 Drehzahl mittel P1003[0] Festfrequenz 3 Drehzahl hoch P0771[0] CI: Analogausgang Tatsächliche Frequenz Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 69: Verbindungsmakro Cn004 - Festdrehzahlen In Der Binären Betriebsart
Festfrequenz 3 Festdrehzahl 3 P1004[0] Festfrequenz 4 Festdrehzahl 4 P1016[0] Betriebsart Festfrequenz Binäre Betriebsart P0840[0] BI: ON/OFF1 19.0 1025.0 Der Umrichter wird bei der ausgewählten Festdrehzahl gestartet. P1020[0] BI: Festfrequenzauswahl, Bit 0 722.3 722.0 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 70: Verbindungsmakro Cn005 - Analogeingang Und Festfrequenz
Wenn Digitaleingang 2 und Digitaleingang 3 zusammen aktiv sind, werden die ausgewählten Frequenzen summiert, d. h. FF1 + FF2. Funktionsdiagramm Bei Auswahl der Festdrehzahl wird der zusätzliche Sollwertkanal vom Analogeingang deaktiviert. Wenn kein Festdrehzahlsollwert vorhanden ist, wird der Sollwertkanal mit dem Analogeingang verbunden. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 71: Verbindungsmakro Cn006 - Externe Tastenregelung
Verbindungsmakro Cn006 – Externe Tastenregelung Bei den Befehlsquellen handelt es sich um Impulssignale. Einstellungen von Verbindungsmakros: Parameter Beschreibung Werkseinstellung Standard für Cn006 Bemerkungen P0700[0] Auswahl der Befehlsquelle Klemmen als Befehlsquelle P1000[0] Auswahl der Frequenz MOP als Sollwert Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 72: Verbindungsmakro Cn007 - Externe Taste Mit Analogregelung
Hochlaufzeit von Null bis zur laufgebers Maximalfrequenz P1048[0] MOP-Rücklaufzeit des Hoch- Rücklaufzeit von der Maximalfre- laufgebers quenz bis Null Verbindungsmakro Cn007 – Externe Taste mit Analogregelung Bei den Befehlsquellen handelt es sich um Impulssignale. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 73: Verbindungsmakro Cn008 - Pid-Regelung Mit Analogreferenz
Wenn von der Betriebsart mit PID-Regelung in die Betriebsart HAND umgeschaltet wird, wird P2200 zu 0, um die PID-Regelung zu deaktivieren. Beim erneuten Umschalten in die Betriebsart AUTO wird P2200 zu 1, um die PID-Regelung wieder zu aktivieren. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 74: Verbindungsmakro Cn009 - Pid-Regelung Mit Festwertreferenz
DI2 = PID-Festwert 1 P0703[0] Funktion des Digitaleingangs 3 DI3 = PID-Festwert 2 P0704[0] Funktion des Digitaleingangs 4 DI4 = PID-Festwert 3 P2200[0] BI: PID-Regler aktivieren PID aktivieren P2201[0] PID-Festsollwert 1 [%] P2202[0] PID-Festsollwert 2 [%] Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 75: Verbindungsmakro Cn010 - Uss-Regelung
RS485 als Drehzahlsollwert P2023[0] Auswahl RS485-Protokoll USS-Protokoll P2010[0] USS/MODBUS-Baudrate Baudrate 38400 Bit/s P2011[0] USS-Adresse USS-Adresse für den Umrichter P2012[0] USS-Prozessdatenlänge Anzahl von Prozessdatenwörtern P2013[0] USS PKW-Länge Variable PKW-Wörter P2014[0] USS/MODBUS-Telegramm- 2000 Zeit bis zum Datenempfang Auszeit Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 76: Verbindungsmakro Cn011 - Modbus Rtu-Regelung
2. Wiederholen Sie die Grundinbetriebnahme, und ändern Sie das Anwendungsmakro. Bei Nichteinhaltung dieser Vorgehensweise übernimmt der Umrichter möglicherweise die Einstellungen sowohl der aktuell als auch der zuvor ausgewählten Makros, was unvorhergesehene und unerklärliche Funktionsabläufe zur Folge haben kann. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 77: Funktionen
Festlegen der Anwendungsmakros Anwendungsmakro AP010 - Einfache Pumpenanwendungen Parameter Beschreibung Werkseinstel- Standard für Bemerkungen lung AP010 P1080[0] Minimalfrequenz Ein Umrichter, der mit einer niedrigeren Drehzahl läuft, ist gesperrt. P1300[0] Regelungsart U/f mit quadratischer Kennlinie Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 78: Anwendungsmakro Ap020 - Einfache Lüfteranwendungen
Die Anhebung ist nur beim Beschleunigen oder Bremsen wirksam. P1310[0] Ständige Anhebung Zusätzliche Anhebung über den gesamten Frequenzbereich hinweg P1120[0] Hochlaufzeit Hochlaufzeit von Null bis zur Maximalfre- quenz P1121[0] Rücklaufzeit Rücklaufzeit von der Maximalfrequenz bis Null Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 79: Festlegen Allgemeiner Parameter
(FIX F2) P1120[0] Hochlaufzeit P1003[0] Festsollwert 3 Frequenz (RMP UP) (FIX F3) P1121[0] Rücklaufzeit P2201[0] Festsollwert 1 PID- Frequenz (RMP DN) (PID F1) P1058[0] JOG-Frequenz P2202[0] Festsollwert 2 PID- Frequenz (JOG P) (PID F2) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 80: Grundinbetriebnahme Über Das Parametermenü
Motordaten einschließlich P0304, P0305, P0307, P0308, P0310 und P0311. Beschränkungen für die geschätzte Grundinbetriebnahme: – Diese Funktionalität wird bei der Bemessungsversorgungsspannung empfohlen. – Diese Funktionalität wurde für die Daten der Siemens-Motoren 1LE0001, 1TL0001, 1LE1 und 1LA7 entwickelt. Sie ergibt jedoch möglicherweise auch adäquate Näherungswerte für andere Motortypen.
Seite 81 Bereich: 0,01 bis 2000,0 Hinweis: Wenn P0100 = 0 oder 2 ist, dann ist die Einheit der Motorleistung = [kW]. Wenn P0100 = 1 ist, dann ist die Einheit der Motor- leistung = [PS]. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 82 Weitere Einstellungen sind im Kapitel "Parameterliste (Seite 187)" aufgeführt. P1080[0] P1080[0] Minimalfrequenz [Hz] Bereich: 0,00 bis 550,00 (Werkseinstellung: 0,00) Hinweis: Der hier eingestellte Wert gilt für Drehungen sowohl im Uhrzeigersinn als auch gegen den Uhrzeigersinn. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 83 Der Umrichter zeigt "8.8.8.8.8" an, was darauf hin- weist, dass eine interne Datenverarbeitung erfolgt. P1900 = 2 P1900 = 2 Auswahl Motordatenidentifi- = 0: Deaktiviert (Werkseinstellung) kation = 2: Identifizierung aller Parameter im Stillstand Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 84: Inbetriebnahme Von Funktionen
5.6 Inbetriebnahme von Funktionen Inbetriebnahme von Funktionen 5.6.1 Überblick über die Umrichterfunktionen Die nachfolgende Liste gibt einen Überblick über die von SINAMICS V20 unterstützten Hauptfunktionen. Eine detaillierte Beschreibung der einzelnen Parameter finden Sie im Kapitel "Parameterliste (Seite 187)". ● Zweileiter/Dreileiter-Regelung (P0727) ●...
Seite 85 ● Schlafmodus (Energiesparmodus) (Seite 125) (P2365 bis P2367) ● Schlupfkompensation (P1334 bis P1338) ● Drehmoment-Einfachimpulsmodus (Seite 112) (P3350 bis P3356) ● Textmenüanzeige (P8553) (s. auch "Festlegen der Motordaten (Seite 63)" und "Festlegen allgemeiner Parameter (Seite 79)") ● Regelung der Anwender-Zugriffsstufen (P0003) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 86: Inbetriebnahme Von Grundfunktionen
OFF1 direkt aktiviert. Der Umrichter wird durch OFF1 mit der Rücklaufzeit P1121 abgebremst. Wenn die Ausgangsfrequenz unter den Wert des Parameters P2167 fällt und die Zeit in P2168 abgelaufen ist, dann werden die Umrichterimpulse gesperrt. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 87 Befehlsquelle festgelegt wird (z. B. Klemme als Befehlsquelle → P0700 = 2 und OFF2 wird über Digitaleingang 2 → P0702 = 3 ausgewählt). • OFF2 ist im Zustand "low" aktiv. • Wenn verschiedene OFF-Befehle gleichzeitig ausgewählt werden, gilt folgende Priorität: OFF2 (höchste Priorität) – OFF3 – OFF1. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 88: Betrieb Des Umrichters Im Jog-Modus
● Prüfung der Funktionalität von Motor und Umrichter nach beendeter Inbetriebnahme (die erste Verfahrbewegung, Kontrolle der Drehrichtung usw.) ● Positionierung eines Motors oder einer Motorlast in eine bestimmte Lage ● Verfahren eines Motors, z. B. nach einer Programmunterbrechung Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 89 Tippbetrieb aktiv ist. Bereich: 0,00 bis 650,00 (Werkseinstellung: 10.00) P1061[0...2] JOG-Rücklaufzeit [s] Dieser Parameter bestimmt die Rücklaufzeit, die verwendet wird, solange der Tippbetrieb aktiv ist. Bereich: 0,00 bis 650,00 (Werkseinstellung: 10.00) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 90: Festlegen Der Spannungsanhebung
Dieser Parameter bestimmt die Anhebung in Relation zu P0305 (Motor- nennstrom) bei linearen und quadratischen U/f-Kennlinien. Bereich: 0,0 bis 250,0 (Werkseinstellung: 50.0) Die Spannungsanhebung ist über den gesamten Frequenzbereich wirksam, wobei der Wert bei hohen Frequenzen kontinuierlich abnimmt. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 91 Relation zu P0305 (Motornennstrom). Sie wird auf eine Sollwer- tänderung hin aktiviert und bei Erreichen des Sollwertes wieder abgebaut. Bereich: 0,0 bis 250,0 (Werkseinstellung: 0.0) Die Spannungsanhebung ist nur beim Beschleunigen oder Bremsen wirksam. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 92 Hochlaufgeberausgang das erste Mal den Sollwert erreicht bzw. • der Sollwert auf einen Wert unterhalb des gegenwärtigen Hochlaufgeber- • ausgangs vermindert wird Bereich: 0,0 bis 250,0 (Werkseinstellung: 0.0) Die Spannungsanhebung ist nur bei erstmaligem Beschleunigen (vom Still- stand) wirksam. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 93: Einstellen Des Pid-Reglers
P1120 und P1121 festgelegt sind, sowie die normalen Frequenzsollwerte. Werkseinstellung: 0 P2235[0...2] BI: PID-MOP aktivieren (UP-Befehl) Dieser Parameter bestimmt die Quelle des UP-Befehls. Mögliche Quellen: 19.13 (BOP), 722.x (Digitaleingang), 2036.13 (USS an RS485) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 94 Bereich: 0,000 bis 65,000 (Werkseinstellung: 3.000) P2285 PID-Nachstellzeit [s] Bereich: 0,000 bis 60,000 (Werkseinstellung: 0.000) P2291 PID-Ausgang obere Grenze [%] Bereich: -200,00 bis 200,00 (Werkseinstellung: 100.00) P2292 PID-Ausgang untere Grenze [%] Bereich: -200,00 bis 200,00 (Werkseinstellung: 0.00) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 95 CO: PID-Sollwert nach PID-Hochlaufgeber [%] P2261 Filterzeitkonstante PID-Sollwert [s] r2262 CO: Gefilterter PID-Sollwert nach Hochlaufgeber [%] r2266 CO: Gefilterte PID-Rückführung [%] r2272 CO: Skalierte PID-Rückführung [%] r2273 CO: PID-Fehler [%] r2294 CO: Istwert PID-Ausgabe [%] Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 96: Festlegen Der Bremsfunktion
4. Die Umrichterimpulse werden für die Dauer der Entmagnetisierungszeit in P0347 gesperrt. 5. Danach wird der gewünschte Bremsstrom (P1232) für die gewählte Bremsdauer (P1233) eingeprägt. Dieser Zustand wird durch das Signal r0053, Bit 00 angezeigt. Nach Ablauf der Bremszeit werden die Umrichterimpulse gesperrt. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 97 3. Der gewünschte Bremsstrom (P1232) wird für die gewählte Zeit aufgeprägt und der Motor gebremst. Dieser Zustand wird durch das Signal r0053, Bit 00 angezeigt. 4. Nach dem Aufheben der DC-Bremsung beschleunigt der Umrichter wieder auf die Sollwertfrequenz, bis die Motordrehzahl mit der Ausgangsfrequenz des Umrichters übereinstimmt. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 98 Die Gleichstrombremsung ist zum Halten schwebender Lasten nicht geeignet. Während der Gleichstrombremsung gibt es keine andere Möglichkeit, die Umrichterdrehzahl durch externe Regelung zu beeinflussen. Bei der Parametrierung und Einstellung des Umrichtersystems soll die Prüfung nach Möglichkeit mit echten Lasten vorgenommen werden. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 99: Compound-Bremsung
= 1: Aktiviert (Werkseinstellung) Es wird empfohlen, P1254 auf 1 einzustellen (automatische Erkennung der Vdc-Einschaltschwellen ist aktiviert). Beachten Sie, dass die automatische Erkennung nur funktioniert, wenn der Umrichter länger als 20 Sekunden im Standby-Modus gewesen ist. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 100: Widerstandsbremsung
Widerstandsbremsmodul regeln die Widerstandsbremsung abhängig von der Zwischenkreisspannung. Im Gegensatz zu der Gleichstrom- und der Compound-Bremsung erfordert diese Technik, dass ein externer Bremswiderstand eingebaut wird. Weitere Informationen zum Widerstandsbremsmodul finden Sie im Anhang "Widerstandsbremsmodul (Seite 378)". Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 101 Leistung des Bremswiderstandes nicht überschreiten. Lastspiel cycle 12,0 228,0 240,0 0,05 10 % 12,6 114,0 126,6 0,10 20 % 14,2 57,0 71,2 0,20 50 % 22,8 22,8 45,6 0,50 100 % unendlich unendlich 1,00 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 102 Bremswiderstände, die am Umrichter montiert werden sollen, müssen so ausgelegt sein, dass sie mit der abzuführenden Leistung belastbar sind. Bei Verwendung eines ungeeigneten Bremswiderstandes besteht die Gefahr eines Brandes und einer schwerwiegenden Beschädigung des zugehörigen Umrichters. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 103: Motorhaltebremse
Inbetriebnahme über das integrierte BOP 5.6 Inbetriebnahme von Funktionen Motorhaltebremse Durch die Motorhaltebremse wird unerwünschtes Drehen des Motors bei abgeschaltetem Umrichter vermieden. Der Umrichter verfügt über eine interne Logik zur Regelung einer Motorhaltebremse. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 104: Anschließen Der Motorhaltebremse
B. schwebende Lasten bei Krananwendungen) nur dann eine Inbetriebnahme erfolgen, wenn die Last gesichert wurde. Es ist nicht zulässig, die Motorhaltebremse als Betriebsbremse zu verwenden, da die Haltebremse in der Regel nur für eine begrenzte Anzahl an Notbremsungen konzipiert ist. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 105: Festlegen Der Hochlaufzeit
Bereich: 0,00 bis 650,00 (Werkseinstellung: 10.00) P1121[0...2] Rücklaufzeit [s] Dieser Parameter bestimmt die Zeitspanne, die der Motor benötigt, um von der MotorMaximalfrequenz (P1082) zum Stillstand herunterzufahren, wenn keine Verrundungszeit verwendet wird. Bereich: 0,00 bis 650,00 (Werkseinstellung: 10.00) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 106: Festlegen Der Hochlauf-/Rücklauf-Verrundungszeit
Dieser Parameter bestimmt die Verrundungszeit zu Beginn des Herunterfahrens. Bereich: 0,00 bis 40,00 (Werkseinstellung: 0.00) P1133[0...2] Abschließende Rücklaufverrun- Dieser Parameter bestimmt die Verrundungszeit am Ende des dungszeit [s] Herunterfahrens. Bereich: 0,00 bis 40,00 (Werkseinstellung: 0.00) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 107: Einstellen Des Imax-Reglers
Ausgangsstrom zu hoch ist. Der Imax-Regler verringert den Umrichterstrom, wenn der Ausgangsstrom den in r0067 festgelegten Grenzwert für den maximalen Ausgangsstrom überschreitet. Dazu verringert der Regler die Ausgangsfrequenz oder die Ausgangsspannung des Umrichters. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 108 Verringerung der Ausgangsspannung dynamisch gere- gelt. Bereich: 0,000 bis 5,499 (Werkseinstellung: 0.250) P1346[0...2] Nachstellzeit Imax-Spannungsregler Dieser Parameter bestimmt die Nachstellzeitkonstante des Imax-Spannungsreglers. Bereich: 0,000 bis 50,000 (Werkseinstellung: 0.300) r0056.13 Zustand der Motorregelung: Imax-Regler aktiv Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 109: Einstellen Des Vdc-Reglers
Wenn die Rücklaufzeit zu kurz ist, zeigt der Umrichter möglicherweise den Alarm A911 an, der darauf hinweist, dass die Zwischenkreisspannung zu hoch ist. Der Vdc-Regler regelt die Zwischenkreisspannung dynamisch, um bei Systemen mit hohem Trägheitsmoment Überspannungsabschaltungen zu verhindern. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 110: Einrichten Der Lastmomentüberwachung
Bereich: 0 bis 10000 (Werkseinstellung: 10) P2179 Stromgrenzwert für Erkennung einer Dieser Parameter bestimmt die Stromschwelle für A922 (kei- fehlenden Last [%] ne Last am Umrichter) in Relation zu P0305 (Motorbemes- sungsstrom). Bereich: 0,0 bis 10,0 (Werkseinstellung: 3.0) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 111 Oberer Drehmoment-Schwellenwert Bereich: 0,0 bis 99999,0 (Werkseinstellung: Wert in r0333) 3 [Nm] P2190[0...2] Unterer Drehmoment-Schwellenwert Bereich: 0,0 bis 99999,0 (Werkseinstellung: 0.0) 3 [Nm] P2192[0...2] Verzögerungszeit für Lastüberwa- Bereich: 0 bis 65 (Werkseinstellung: 10) chung [s] Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 112: Inbetriebnahme Erweiterter Funktionen
Dieser Parameter bestimmt das vorübergehende Anhebungsniveau modus [%] für den Einfachimpulsmodus. Die Anhebung erfolgt in [%] in Relation zu P0305 (Motornennstrom), sobald die Einfachimpulsfrequenz für die in P3356 festgelegte Dauer erreicht wurde. Bereich: 0,0 bis 200,0 (Werkseinstellung: 150.0) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 113 ● Beibehaltung des in P3355 festgelegten Anhebungsniveaus für die in P3356 festgelegte Dauer. ● Rückfahren des Anhebungsniveaus auf das in P1310, P1311 und P1312 festgelegte Niveau. ● Rückkehr zum "normalen" Sollwert. Ermöglicht das Hochfahren gemäß P1120. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 114: Starten Des Motors Im Drehmoment-Mehrfachimpulsmodus
[%] veau für den Mehrfachimpulsmodus. Die Anhebung erfolgt in [%] in Relation zu P0305 (Motor- nennstrom), sobald die Einfachimpulsfrequenz für die in P3356 festgelegte Dauer erreicht wurde. Bereich: 0,0 bis 200,0 (Werkseinstellung: 150.0) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 115 ● Hochfahren mit dem in P1310, P1311 und P1312 festgelegten Anhebungsniveau bis auf die in P3354 festgelegte Frequenz. ● Rückfahren des Anhebungsniveaus auf das in P1310, P1311 und P1312 festgelegte Niveau. ● Rückkehr zum "normalen" Sollwert. Ermöglicht das Hochfahren gemäß P1120. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 116: Starten Des Motors Im Deblockierungsmodus
Bereich: 0,0 bis 550,0 (Werkseinstellung: 5,0) P3362[0...2] Dauer der Gegendrehrichtung Dieser Parameter bestimmt, wie lange der Umrichter im Deblockie- im Deblockierungsmodus [s] rungsmodus in Gegendrehrichtung bis zum Sollwert läuft. Bereich: 0,0 bis 20,0 (Werkseinstellung: 5.0) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 117 – Rücklauf auf 0 Hz in normaler Rücklaufzeit wie in P1121 festgelegt – Je nach P3363 Hochfahren bis zu oder Direktstart ab der in P3361 festgelegten Frequenz in Gegendrehrichtung bis zum Sollwert ● Rückkehr zum "normalen" Sollwert. Ermöglicht das Hochfahren gemäß P1120. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 118: Betrieb Des Umrichters Im Economy-Modus
Dieser Parameter zeigt den berechneten Faktor für den Eco- nomy-Modus an (im Bereich 80 bis 120 %), der auf die angefor- derte Ausgangsspannung angewendet wird. Ist dieser Wert zu niedrig, kann das System instabil werden. Funktionsdiagramm Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 119: Einstellen Des Ul508C/Ul61800-5-1-Konformen Motor-Übertemperaturschutzes
Bei den Einstellungen 4 bis 6 wird die (zum Zeitpunkt der Ab- schaltung gespeicherte) Motortemperatur bei der Einschaltung abgerufen: = 4: Nur Warnung = 5: Warnung mit Imax-Regelung (Verringerung des Motor- stroms) und Abschaltung (F11) = 6: Warnung und Abschaltung (F11) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 120: Festlegung Der Freien Funktionsbausteine (Ffbs)
Dieser Parameter bestimmt die Quelle des Digitalausgangs 1. = r2811.0: LED mithilfe von AND (DI2, DI3) einschalten Weitere Informationen zu FFBs und den zusätzlichen Einstellungen einzelner Parameter finden Sie im Kapitel "Parameterliste (Seite 187)". Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 121: Einstellen Der Funktion "Fangen
Hinweis: Suchstromeinstellungen in P1202 unter 30 % (und bisweilen andere Einstellungen in P1202 und P1203) können dazu führen, dass die Motordrehzahl zu früh oder zu spät gefunden wird, was möglicherweise zu F1- oder F2-Abschaltungen führt. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 122: Einstellen Der Funktion "Wiedereinschaltautomatik
Intervalls in Sekunden, das durch P1214, P1211 deaktiviert festgelegt wird P1211 Anzahl Wiederanlaufversuche Dieser Parameter bestimmt, wie oft der Umrichter einen Wiederanlauf versucht, wenn die Wiedereinschaltautomatik über P1210 aktiviert ist. Bereich: 0 bis 10 (Werkseinstellung: 3) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 123: Betrieb Des Umrichters Im Frostschutzmodus
Die Ausgabe eines OFF-Befehls bei aktiviertem Schutz • hält den Motor an. P3853[0...2] Frostschutzfrequenz [Hz] Dieser Parameter bestimmt die Frequenz, die bei aktivem Frostschutz auf den Motor angewendet wird. Bereich: 0,00 bis 550,00 (Werkseinstellung: 5,00) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 124: Betrieb Des Umrichters Im Kondensationsschutzmodus
Die Ausgabe eines OFF-Befehls bei aktiviertem Schutz hält den Motor an. • P3854[0...2] Strom Kondensations- Dieser Parameter bestimmt den Gleichstrom (als Prozentsatz des nominalen schutz [%] Stroms), der bei aktiviertem Kondensationsschutz auf den Motor angewendet wird. Bereich: 0 bis 250 (Werkseinstellung: 100) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 125: Betrieb Des Umrichters Im Schlafmodus
Bereich: 0 bis 254 (Werkseinstellung: 5) P2367[0...2] Verzögerung vor Motorstart [s] Bei aktiver Energiesparfunktion bestimmt dieser Parameter die Verzögerung, bevor der Schlafmodus des Umrichters deaktiviert wird. Bereich: 0 bis 254 (Werkseinstellung: 2) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 126: Einstellen Des Wobbelgenerators
Wobbelfunktion inaktiv. Das Wobbelsignal wird auch durch die Maximalfrequenz (P1082) beschränkt. Festlegen der Parameter Parameter Funktion Einstellung P2940 BI: Freigabe Wobbelfunktion Dieser Parameter bestimmt die Quelle, über die Wobbelfunktion freigege- ben wird. Werkseinstellung: 0.0 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 127: Betrieb Des Umrichters Im Motor-Staging-Modus
Umrichter geregelten Pumpe und bis zu 2 weiteren Pumpen/Lüftern, die von Kontaktgebern oder Motorstartern geregelt werden. Die Kontaktgeber oder Motorstarter werden über Digitalausgänge des Umrichters geregelt. Das folgende Diagramm zeigt ein gängiges Pumpensystem. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 128 Inbetriebnahme über das integrierte BOP 5.6 Inbetriebnahme von Funktionen Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 129 Frequenz Motor-Staging f_st [%] Dieser Parameter bestimmt die Frequenz, auf die der Digitalaus- gang bei einem (De-)Staging-Ereignis geschaltet wird, wenn der Umrichter von der Höchst- zur Minimalfrequenz herunterfährt (oder umgekehrt). Bereich: 0,0 bis 120,0 (Werkseinstellung: 50.0) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 130: Betrieb Des Umrichters Im Kavitationsschutzmodus
Betrieb des Umrichters im Kavitationsschutzmodus Funktionen Der Kavitationsschutz erzeugt eine Störungen/Warnung, wenn Kavitationsbedingungen als gegeben betrachtet werden. Wenn der Umrichter kein Rückführsignal vom Pumpenwandler erhält, löst er eine Abschaltung aus, um Kavitationsschäden zu verhindern. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 131: Festlegen Benutzerdefinierter Standardparameter
Zustand bzw., falls ein solcher nicht konfiguriert ist, wurden die Werkseinstellungen wieder übernommen. 2. Legen Sie die für den Umrichter gewünschten Parameter fest. 3. Durch Festlegung von P0971 auf 21 wird der aktuelle Zustand als benutzerdefiniert gespeichert. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 132: Festlegen Des Betriebs Mit Zweifacher Laufrate
● Wenn "f_act > P2157" ist, wird zur Rampenzeit in P1060 gewechselt. Rücklauf: ● Der Umrichter beginnt mit dem Rücklauf gemäß der in P1061 festgelegten Rampenzeit. ● Wenn "f_act < P2159" ist, wird zur Rampenzeit in P1121 gewechselt. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 133 Drehzahl oder Frequenz mit Schwellenwerten. Bereich: 0,00 bis 550,00 (Werkseinstellung: 30,00) P2159[0...2] Frequenzschwelle f_3 [Hz] Dieser Parameter bestimmt den Schwellenwert 3 für den Vergleich der Drehzahl oder Frequenz mit Schwellenwerten. Bereich: 0,00 bis 550,00 (Werkseinstellung: 30,00) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 134: Einstellen Der Funktion "Gleichstromkopplung
5.6 Inbetriebnahme von Funktionen 5.6.3.17 Einstellen der Funktion "Gleichstromkopplung" Funktionen Der Umrichter SINAMICS V20 bietet die Möglichkeit, zwei Umrichter gleicher Baugröße mithilfe der Zwischenkreisverbindungen elektrisch zu koppeln. Die Hauptvorteile dieser Verbindung sind: ● Senkung von Energiekosten durch Verwendung der generatorischen Energie eines Umrichters als Antriebsenergie im zweiten Umrichter.
Seite 135: Grenzen Und Einschränkungen
Zerstörung des Umrichters führen. VORSICHT Sicherheitsbewusstsein Die gekoppelten SINAMICS V20 Umrichter müssen dieselbe Bemessungsleistung und - versorgungsspannung aufweisen. Die gekoppelten Umrichter müssen über eine einzelne Schütz- und Sicherungsanordnung, die für einen einzelnen Umrichter des verwendeten Typs bemessen ist, an die Netzversorgung angeschlossen werden.
Seite 136: Siehe Auch
Leistung und potenzielle Energieeinsparungen Die Leistung und potenziellen Energieeinsparungen bei Verwendung der Gleichstromkopplungsfunktion hängen in hohem Maße von der spezifischen Anwendung ab. Siemens trifft daher keine Aussagen im Hinblick auf die Leistung und das Energiesparpotenzial der Gleichstromkopplungsmethode. Hinweis Normen und EMV-Haftungsausschlüsse Die Gleichstromkopplungskonfiguration mit den SINAMICS V20 Umrichtern ist nicht für die...
Seite 137: Typische Anwendungsbereiche
Zykluszeit: 300 s Parameter einstellen Parameter Funktion Einstellung P0205 Wählt die Umrichteranwen- Dieser Parameter wählt die Umrichteranwendungen dung aus. mit hoher Überlast und geringer Überlast aus: = 0: hohe Überlast: = 1: geringe Überlast: Funktionsdiagramm Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 138: Wiederherstellen Von Standardwerten
Standards nicht konfiguriert sind, Wiederher- stellung der Werkseinstellungen. Nach der Einstellung des Parameters P0970 zeigt der Umrichter "8 8 8 8 8" und der Bildschirm "P0970" an. P0970 und P0010 werden automatisch auf ihren ursprünglichen Wert 0 zurückgesetzt. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 139: Inbetriebnahme Mit Sinamics V20 Smart Access
Inbetriebnahme mit SINAMICS V20 Smart Access Das optionale Modul SINAMICS V20 Smart Access (Seite 408) bietet Ihnen eine intelligente Lösung für die Inbetriebnahme des Umrichters. SINAMICS V20 Smart Access ist ein Webservermodul mit integrierter WLAN-Konnektivität. Es ermöglicht den webbasierten Zugriff auf den Umrichter von einem verbundenen Gerät aus (herkömmlicher PC mit WLAN-Adapter, Tablet oder Smartphone).
Seite 140: Systemvoraussetzungen
• Unterstützte minimale Auflösung Das SINAMICS V20 Smart Access-Modul zeigt die Seiten in einem Format und einer Größe an, die mit dem Gerät kompatibel sind, das Sie für den Zugriff auf die Webseiten verwenden. Es unterstützt eine minimale Auflösung von 320 x 480 Pixel.
Seite 141: Überblick Über Die Arbeitsschritte
Überblick über die Arbeitsschritte Hinweis Voraussetzungen Vor dem Anbringen des SINAMICS V20 Smart Access-Moduls am V20 müssen Sie, wenn Sie die RS485-Kommunikation verwenden, auf dem BOP P2010[1] = 12 setzen. 1. Anbringen des SINAMICS V20 Smart Access am Umrichter (Seite 141) 2.
Seite 142: Vorgehensweise Für Die Erste Drahtlose Netzwerkverbindung
6.2 Zugriff auf die SINAMICS V20-Webseiten Vorgehensweise für die erste drahtlose Netzwerkverbindung 1. Bringen Sie das SINAMICS V20 Smart Access-Modul am Umrichter an und schalten Sie es ein, indem Sie den Schalter in die Stellung "ON" (Ein) schieben. 2. Aktivieren Sie die WLAN-Schnittstelle Ihres PCs oder Mobilgeräts. Wenn Sie die drahtlose Netzwerkverbindung auf Ihrem PC einrichten möchten, prüfen Sie, ob die...
Seite 143: Zugriff Auf Die Webseiten
SINAMICS V20 ein: http://192.168.1.1. Der Webbrowser wird mit der Startseite des SINAMICS V20 geöffnet. Einschränkung Bestimmte Funktionen von SINAMICS V20 Smart Access sind eingeschränkt, wenn Sie Folgendes nicht beachten: ● Die Standard-Webseiten verwenden JavaScript. Wenn Sie in den Einstellungen Ihres Webbrowsers JavaScript deaktiviert haben, aktivieren Sie es.
Seite 144: 6.3 Überblick Über Die Webseiten
Inbetriebnahme mit SINAMICS V20 Smart Access 6.3 Überblick über die Webseiten Überblick über die Webseiten ① Anzeige des Verbindungsstatus (Seite 145) ② Störungs-/Alarmanzeige (Seite 162) ③ Grundinbetriebnahme-Assistent (Seite 149) ④ Parametereinstellungen (Seite 154) ⑤ Motor-Testlauf in der Betriebsart JOG / HAND (Seite 159) ⑥...
Seite 145: Anzeigen Des Verbindungsstatus
Inbetriebnahme mit SINAMICS V20 Smart Access 6.4 Anzeigen des Verbindungsstatus Anzeigen des Verbindungsstatus Sie sehen den Verbindungsstatus oben links auf der V20-Webseite. Der Verbindungsstatus wird alle fünf Sekunden aktualisiert. Status Beschreibung Verbunden Die Kommunikation zwischen dem PC/Mobilgerät und dem Umrichter ist hergestellt.
Seite 146: 6.6 Optionale Einstellungen Für Den Web-Zugriff
Inbetriebnahme mit SINAMICS V20 Smart Access 6.6 Optionale Einstellungen für den Web-Zugriff Optionale Einstellungen für den Web-Zugriff Dieses Dialogfeld bietet die folgenden Optionen: ● WLAN-Konfiguration (Seite 146) ● Auswahl der Bedienoberflächensprache (Seite 148) ● Synchronisierung der Umrichterzeit mit dem verbundenen Gerät (Seite 148) ●...
Seite 147: Zurücksetzen Der Wlan-Konfiguration
Frequenzunterschied zwischen zwei benachbarten Kanälen beträgt 5 MHz. Sie können einen Kanal mit dem Schieberegler auswählen. Zurücksetzen der WLAN-Konfiguration Wenn Sie bei eingeschaltetem Umrichter die RESET-Taste am SINAMICS V20 Smart Access drücken, wird die WLAN-Konfiguration auf die Standardeinstellungen zurückgesetzt. Hinweis Vergewissern Sie sich, dass die Status-LED durchgehend grün/gelb leuchtet oder grün...
Seite 148: Ändern Der Anzeigesprache
Umrichter zu erfassen. Wenn Sie die Synchronisation aktivieren, empfängt der Umrichter die Uhrzeit vom verbundenen PC/Mobilgerät. 6.6.4 Hochrüstung Die Aktualisierung umfasst die konventionelle und die grundlegende Aktualisierung. Ausführliche Informationen finden Sie in Kapitel "Hochrüstung der Webanwendung und SINAMICS V20 Smart Access Firmware-Version (Seite 169)". Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 149: Weitere Informationen Überprüfen
Inbetriebnahme mit SINAMICS V20 Smart Access 6.7 Grundinbetriebnahme 6.6.5 Weitere Informationen überprüfen Weitere Informationen der Webanwendung und des Smart Access-Moduls werden im folgenden Dialogfeld bereitgestellt. Sie können diese Informationen zu Diagnose- und Servicezwecken verwenden. Grundinbetriebnahme Die Funktion Grundinbetriebnahme ermöglicht Ihnen, Motorparameter, Verbindungsmakros und Anwendungsmakros des SINAMICS V20 festzulegen.
Seite 150 Inbetriebnahme mit SINAMICS V20 Smart Access 6.7 Grundinbetriebnahme Setzen Sie den Umrichter auf Werkseinstellungen zurück, falls die aktuellen Einstel- lungen des Umrichters unbekannt sind. Ändern Sie bei Bedarf die Einstellungen für die Motorparameter (Seite 63). Beachten Sie, dass es drei Möglichkeiten gibt, um Parameterwerte zu bearbeiten (sie- he folgendes Beispiel zum Ändern der Werte von p0100 und p0304):...
Seite 151 Inbetriebnahme mit SINAMICS V20 Smart Access 6.7 Grundinbetriebnahme Wählen Sie das gewünschte Verbindungsmakro (Seite 64). Wählen Sie das gewünschte Anwendungsmakro (Seite 76). Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 152 Inbetriebnahme mit SINAMICS V20 Smart Access 6.7 Grundinbetriebnahme Bestätigen Sie die Einstellungen, um mit dem Schreiben von Parametereinstellungen auf den Umrichter zu beginnen. Das SINAMICS V20 Smart Access-Modul startet dann den automatischen Optimierungsprozess. Bestätigen Sie den Abschluss der Grundinbetriebnahme, wenn das folgende Fenster angezeigt wird.
Seite 153 Inbetriebnahme mit SINAMICS V20 Smart Access 6.7 Grundinbetriebnahme Nach dem erfolgreichen Abschluss der Grundinbetriebnahme wechselt die Webseite zur folgenden Seite, auf der Sie bei Bedarf die Einstellungen von benutzerdefinierten Parametern ändern können. Wenn Sie keine benutzerdefinierten Parameter definiert haben, werden dieser Parametergruppe automatisch die gängigen Parameter (Sei- te 79) hinzugefügt.
Seite 154: Parameter Einstellen
Inbetriebnahme mit SINAMICS V20 Smart Access 6.8 Parameter einstellen Parameter einstellen Sie können die Webseite "Parameters" (Parameter) öffnen, indem Sie das Parameter- Symbol auf der Startseite oder in der seitlichen Navigationsleiste auswählen. ① ④ Parameter suchen Parameter bearbeiten ② ⑤...
Seite 155: Parameter Bearbeiten
Inbetriebnahme mit SINAMICS V20 Smart Access 6.8 Parameter einstellen Parameter bearbeiten Die nachstehende Abbildung zeigt verschiedene Methoden zum Bearbeiten von Parametern. Bitte beachten: Wenn Sie beim Bearbeiten eines BICO-Parameters (Beispiel: P0810) nicht schnell zu einem Wert springen möchten, indem Sie die erste(n) Ziffer(n) eingeben, übergehen Sie Schritt 2.
Seite 156: Parameter Suchen
Inbetriebnahme mit SINAMICS V20 Smart Access 6.8 Parameter einstellen Parameter suchen Sie können nach Parametern suchen, indem Sie einen Suchbegriff eingeben, d. h. entweder eine vollständige Parameternummer oder einen Teil davon. Wenn Sie keinen Suchbegriff eingeben und dann das Lupen-Symbol auswählen, erscheint auf der Seite die Liste aller auf der Webseite sichtbaren Parameter.
Seite 157: Festlegen Von Benutzerdefinierten Parametern
Inbetriebnahme mit SINAMICS V20 Smart Access 6.8 Parameter einstellen Festlegen von benutzerdefinierten Parametern Wenn Sie bestimmte Parameter (einschließlich spezifischer indizierter Parameter) in einer Zielgruppe als benutzerdefinierte Parameter definieren möchten, gehen Sie wie im folgenden Beispiel gezeigt vor: Beachten Sie, dass alle erfolgreich definierten Parameter folgender Parametergruppe hinzugefügt werden:...
Seite 158 Inbetriebnahme mit SINAMICS V20 Smart Access 6.8 Parameter einstellen Parameter auf die Standardwerte zurücksetzen Sie können wählen, alle Parameter auf die Benutzervoreinstellungen oder Werkseinstellungen zurückzusetzen. Parameter im EEPROM speichern Sie können wählen, ob alle Parametereinstellungen nur im EEPROM oder als neue Benutzervoreinstellungen im EEPROM gespeichert werden sollen.
Seite 159: Motortestlauf Starten (Jog / Hand)
Inbetriebnahme mit SINAMICS V20 Smart Access 6.9 Motortestlauf starten (JOG / HAND) Motortestlauf starten (JOG / HAND) Sie verwenden diese Webseite, um den Motortestlauf in der Betriebsart JOG (Tippen) oder HAND zu starten. Bedienfolge Öffnen Sie die Webseite "JOG" (Tippen), indem Sie das JOG-Symbol auf der Startseite oder in der seitlichen Navigationsleiste auswählen.
Seite 160 Inbetriebnahme mit SINAMICS V20 Smart Access 6.9 Motortestlauf starten (JOG / HAND) ① • Drücken Sie die gewünschte Taste (" "), um den Motor in der Betriebsart JOG zu starten: • Gehen Sie folgendermaßen vor, um den Motor in der Betriebsart HAND zu starten:...
Seite 161: Überwachung Des Umrichterzustands
Inbetriebnahme mit SINAMICS V20 Smart Access 6.10 Überwachung des Umrichterzustands Nachdem der Motortestlauf abgeschlossen ist, gehen Sie folgendermaßen vor, um die Steuerung des Motors zurückzugeben: Stellen Sie vor der Rückgabe der Steuerung sicher, dass kein Umrichterausgang vor- liegt und der Motor stoppt.
Seite 162: 6.11 Diagnose
Inbetriebnahme mit SINAMICS V20 Smart Access 6.11 Diagnose 6.11 Diagnose Sie können die Webseite "Diagnostics" (Diagnose) öffnen, indem Sie das Diagnose-Symbol auf der Startseite oder in der seitlichen Navigationsleiste auswählen. Auf dieser Seite können Sie Störungen/Alarme anzeigen, alle Störungen quittieren oder alle Störungen per E- Mail versenden sowie den E/A-Status und Statusbitinformationen anzeigen.
Seite 163 Inbetriebnahme mit SINAMICS V20 Smart Access 6.11 Diagnose Mit der Filtertaste können Sie wählen, ob alle Störungen und Alarme oder nur die aktiven Störungen und Alarme angezeigt werden. Tastenstatus Beschreibung Zeigt nur die aktiven Störungen und Alarme an. Zeigt alle Störungen und Alarme an.
Seite 164: Sichern Und Wiederherstellen
Hinweis Der Sicherungsprozess sichert alle Parameter der Zugriffsstufen ≤ 4 und ermöglicht Ihnen, bis zu 20 Dateien auf dem SINAMICS V20 Smart Access zu sichern. Bei einem weiteren Sicherungsversuch wird eine Meldung eingeblendet, mit der Sie aufgefordert werden, einige der vorhandenen Sicherungsdateien zu löschen.
Seite 165 Inbetriebnahme mit SINAMICS V20 Smart Access 6.12 Sichern und Wiederherstellen Öffnen Sie die Webseite "Backup & Restore" (Sichern und Wiederherstellen), indem Sie das Backup & Restore-Symbol auf der Startseite oder in der seitlichen Navigations- leiste auswählen. Führen Sie die folgenden Schritte aus, um die ausgewählte Parameterdatei auf dem SINAMICS V20 Smart Access zu sichern.
Seite 166: Wiederherstellen
Inbetriebnahme mit SINAMICS V20 Smart Access 6.12 Sichern und Wiederherstellen 6.12.2 Wiederherstellen Über die Seite "Restore" (Wiederherstellen) können Sie eine ausgewählte Datei (*.xml-Datei) hochladen, herunterladen, löschen und/oder wiederherstellen. Hinweis Der Wiederherstellungsprozess stellt alle Parameter der Zugriffsstufen ≤ 4 wieder her.
Seite 167: Herunterladen Einer Vorhandenen Datei (Empfohlen Für Pc)
Inbetriebnahme mit SINAMICS V20 Smart Access 6.12 Sichern und Wiederherstellen Herunterladen einer vorhandenen Datei (empfohlen für PC) Wenn Sie versuchen, einen Download von der V20-Webseite über den unterstützten Webbrowser Internet Explorer zu starten, öffnet die V20-Webseite die Datei. Sie müssen die gesicherte Datei manuell auf Ihrer lokalen Festplatte speichern.
Seite 168: Wiederherstellen Der Ausgewählten Datei
Inbetriebnahme mit SINAMICS V20 Smart Access 6.12 Sichern und Wiederherstellen Wiederherstellen der ausgewählten Datei Führen Sie die folgenden Schritte aus, um die Wiederherstellung zu starten. Der Wiederherstellungsprozess ist abgeschlossen, wenn das folgende Fenster ange- zeigt wird. Wenn die Webseite angibt, dass die Wiederherstellung fehlgeschlagen ist, können Sie die Wiederherstellung erneut ausführen.
Seite 169: Hochrüstung Der Webanwendung Und Sinamics V20 Smart Access Firmware-Version
Inbetriebnahme mit SINAMICS V20 Smart Access 6.13 Hochrüstung der Webanwendung und SINAMICS V20 Smart Access Firmware-Version 6.13 Hochrüstung der Webanwendung und SINAMICS V20 Smart Access Firmware-Version Bei der Aktualisierung auf der V20-Webseite werden die Version der V20-Webanwendung und die Version der SINAMICS V20 Smart Access-Firmware gleichzeitig aktualisiert.
Seite 170: Grundlegende Aktualisierung
Ihr lokales Laufwerk (Empfehlung: auf dem PC) herunter: https://support.industry.siemens.com/cs/ww/en/ps/13208 Schalten Sie das SINAMICS V20 Smart Access-Modul aus, indem Sie den Ein-Aus- Schalter auf "OFF" (Aus) schieben. Halten Sie die RESET-Taste weiter gedrückt und schieben Sie den Ein-Aus-Schalter auf "ON" (Ein).
Seite 171: Support-Informationen Überprüfen
Inbetriebnahme mit SINAMICS V20 Smart Access 6.14 Support-Informationen überprüfen 6.14 Support-Informationen überprüfen Zum Überprüfen der Support-Informationen im Servicefall gehen Sie folgendermaßen vor: Support-Informationen bearbeiten Sie können auch die Telefonnummer und E-Mail-Adresse des Service-Support bearbeiten, indem Sie folgendermaßen vorgehen: Um die Gültigkeitsprüfung zu bestehen, beachten Sie folgende Regeln bei der Eingabe der Telefonnummer und E-Mail-Adresse: ●...
Seite 173: Kommunikation Mit Der Plc
Kommunikation mit der PLC Der SINAMICS V20 unterstützt die Kommunikation mit PLCs von Siemens über USS an RS485. Sie können über Parameter festlegen, ob die RS485-Schnittstelle das USS- oder das MODBUS RTU-Protokoll verwenden soll. USS ist die Standard-Bus-Einstellung. Für die RS485-Kommunikation wird ein abgeschirmtes Twisted-Pair-Kabel empfohlen.
Seite 174: Uss-Kommunikation
– Master fragt Slave 1 ab, dann antwortet Slave 1 – Master fragt Slave 2 ab, dann antwortet Slave 2 ● Fixierte Rahmenzeichen, die nicht geändert werden können: – 8 Datenbits – 1 Paritätsbit – 1 oder 2 Stoppbits Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 175 Übertrage beschreibendes Element Übertrage Parameterwert (Feld, Wort) Übertrage Parameterwert (Feld, Doppelwort) Übertrage Anzahl der Feldelemente Anforderung kann nicht bearbeitet werden, Aufgabe kann nicht ausgeführt werden (mit Fehlernummer) Kein Master-Controller-Zustand/keine Berechtigung zur Parameteränderung der PKW-Schnittstelle Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 176 Zeitüberschreitung für PKW-Anforderung/Überschreitung der Anzahl der Neuversuche/Warten auf Antwort von der CPU Parameterwert kann nicht geändert werden (Parameter ist gesperrt). 200/201 Geänderte Unter-/Obergrenze überschritten 202/203 Keine Anzeige auf dem BOP Die verfügbare Zugriffsautorisierung schließt keine Parameteränderungen ein. Feldelemente weichen ab. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 177: Grundlegende Umrichtereinstellungen
Mögliche Einstellungen: = 0, 3, 4: 0, 3 oder 4 Wörter = 127: variable Länge (Werkseinstellung) P2014[0] USS/MODBUS-Telegramm-Auszeit Wenn die Zeit auf 0 eingestellt ist, wird keine Störung gene- [ms] riert (d. h. Zeitüberwachung deaktiviert). Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 178: Modbus-Kommunikation
Antwort, aber nur dann, wenn kein Fehler in der empfangenen Meldung entdeckt wurde. Tritt ein Verarbeitungsfehler auf, antwortet der Slave mit einer Fehlermeldung. Die folgenden fixierten Rahmenzeichen in einer Meldung können nicht geändert werden: 8 Datenbits, 1 Paritätsbit und 1 oder 2 Stoppbits. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 179: Unterstützte Funktionscodes
Kommunikation mit der PLC 7.2 MODBUS-Kommunikation Unterstützte Funktionscodes Der SINAMICS V20 unterstützt lediglich drei Funktionscodes. Beim Empfang eines unbekannten Funktionscodes wird eine Fehlermeldung zurückgegeben. FC3 - Speicherregister lesen Beim Empfang einer Meldung mit FC = 0x03 werden 4 Byte an Daten erwartet, d. h. FC3 enthält 4 Byte an Daten:...
Seite 180: Reaktionen Auf Ausnahmen
Beachten Sie: Beim Empfang einer Anforderung mit F16, die einen Schreibbefehl enthält, den der Umrichter nicht ausführen kann (u. a. Schreiben in einen Null-Eintrag), wird zwar eine Ausnahmeantwort zurückgegeben, aber die verbleibenden möglichen Schreibvorgänge werden dennoch ausgeführt. SINAMICS V20 unterstützt die folgenden MODBUS-Ausnahmecodes: Ausnahmecode MODBUS-Bezeichnung Bedeutung Ungültiger Funktionscode...
Seite 181 Wenn die Zeit auf 0 eingestellt ist, wird keine Störung gene- [ms] riert (d. h. Zeitüberwachung deaktiviert). P2021 Modbus-Adresse Legt die eindeutige Adresse des Umrichters fest. Bereich: 1 bis 247 (Werkseinstellung: 1) P2022 Zeitüberschreitung für Modbus-Antwort Bereich: 0 bis 10000 (Werkseinstellung: 1000) [ms] Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 182: Zuordnungstabelle
= 1: 1 Stoppbit = 2: 2 Stoppbits Zuordnungstabelle Die folgende Tabelle zeigt die Register, die der SINAMICS V20-Umrichter unterstützt. "L", "S" und "L/S" in der Spalte "Zugriff" stehen für "Lesen", "Schreiben" sowie "Lesen/Schreiben". HSW (Drehzahlsollwert), HIW (Istdrehzahl), STW (Steuerwort) und ZSW (Steuerwort) siehe Steuerungsdaten.
Seite 183 Analogausgang 1 -100,0 – 100,0 r0774[0] r0774[0] 40044 Istfrequenz -100,0 – 100,0 40045 PID-Sollwertausgang R -100,0 – 100,0 r2250 r2250 40046 PID-Ausgang -100,0 – 100,0 r2294 r2294 40047 PID-Istwert -100,0 – 100,0 r2266 r2266 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 184 40345 Strom 0 – 163,83 r0027 r0027 40346 Drehmoment -325,00 – 325,00 r0031 r0031 40347 Istleistung 0 – 327,67 r0032 r0032 40348 Gesamt-kWh 0 – 32767 r0039 r0039 40349 Hand/Auto HAND AUTO r0807 r0807 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 185 40552 Reserviert 40554 Oberes Wort Para- 0 – 65535 meter 40555 Unteres Wort Para- 0 – 65535 meter 40558 Oberes Wort Para- 0 – 65535 meter 40559 Unteres Wort Para- 0 – 65535 meter Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 186: Parameterskalierung
● Der Parameter P2014 (USS/MODBUS-Telegramm-Auszeit) ist nicht gleich 0. ● Seit dem Hochfahren des Umrichters wurden Prozessdaten vom Master empfangen. ● Die Dauer zwischen dem Eingang zweier aufeinander folgender Datentelegramme überschreitet den in P2014 festgelegten Wert. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 187: Parameterliste
Für jeden Datensatz sind drei unabhängige Einstellungen möglich. Diese Einstellungen können über den Index [0...2] des jeweiligen Parameters festgelegt werden. Index Befehlsdatensatz 0 Umrichterdatensatz 0 Befehlsdatensatz 1 Umrichterdatensatz 1 Befehlsdatensatz 2 Umrichterdatensatz 2 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 188 Parameterliste 8.1 Einführung in die Parameter SINAMICS V20 verfügt über eine integrierte Kopierfunktion, mit der Befehlsdatensätze übertragen werden. Damit lassen sich die CDS/DDS-Parameter entsprechend der jeweiligen Anwendung kopieren. CDS kopieren DDS kopieren Bemerkungen P0809[0] P0819[0] Der zu kopierende Datensatz (Quelle)
Seite 189: Bico-Beispiel
Jeder CO-Parameter kann als Ausgang mit einem beliebigen CI-Parameter verbunden werden. CO/BO Konnektor/Binektor-Ausgang: Der Parameter wird als analoges und/oder als binäres Signal verbunden. Jeder CO/BO-Parameter kann als Ausgang mit einem beliebigen BI- oder CI- Parameter verbunden werden. BICO-Beispiel Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 190: Zugriffsstufe (P0003)
Nur für Verwendung durch Fachpersonal. Service Nur für autorisiertes Servicepersonal, passwortge- schützt. Datentyp Die folgende Tabelle zeigt die verfügbaren Datentypen. 8-Bit ohne Vorzeichen 16-Bit ohne Vorzeichen 32-Bit ohne Vorzeichen 16-Bit ganze Zahl 32-Bit ganze Zahl Gleitkomma 32-Bit Gleitkommazahl Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 191: Skalierung
Parameter unabhängig vom Wert von P0010 geändert werden kann; C(1) gibt an, dass der Parameter nur bei P0010 = 1 geändert werden kann; C(30) gibt an, dass der Parameter nur bei P0010 = 30 geändert werden kann. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 192: Parameterliste
Motorregelung Motoridentifizierung Kommunikation Warnungen/Fehler/Überwachung Technologieregler Liste geänderter Parameter P0005 Auswahl der Parame- 0 – 9580 C, U, T teranzeige Wählt den Standardanzeigeparameter aus (Umrichteranzeige). Beispiel: Der Umrichter zeigt standardmäßig den hier ausgewählten Parameter an. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 193 Der Reset der benutzerdefinierten Werte beginnt, indem Parameter P0970 auf "21" gesetzt wird. Der Umrichter setzt alle seine Parameter automatisch auf die Werkseinstellungen zurück. Der Reset auf die Werkseinstellungen dauert ca. 60 Sekunden. P0011 Sperre für benutzerde- 0 – 65535 U, T finierte Parameter Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 194 Eine unabhängige Speicheranfrage kann Teil der seriellen Kommunikation sein (zum Beispiel PKE, Bits 15 - 12, des USS-Protokolls). Die folgende Tabelle zeigt die Auswirkungen auf die Einstellungen in P0014. Wert von P0014 [x] Speicheranfrage über USS Ergebnis Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 195 Motorpotenziometer höher (MOP höher) Nein Motorpotenziometer tiefer (MOP tiefer) Nein Hinweis: Wenn Bedientafeltasten mithilfe von BICO-Technologie Funktionen zugewiesen werden, zeigt dieser Pa- rameter den aktuellen Zustand des relevanten Befehls an. r0020 CO: Frequenzsollwert Gleit- vor Hochlaufgeber [Hz] Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 196 Zeigt den geschätzten RMS-Wert des Motorstroms, errechnet aus dem Strom des Zwischenkreises. r0031 CO: Gefilterter Dreh- Gleit- moment-Istwert [Nm] Zeigt das elektrische Drehmoment. Dieser Wert ist in gefilterter (r0031) und ungefilterter (r0080) Form verfügbar. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 197 CO: Leistungsver- Gleit- brauchszähler [kWh] Zeigt die vom Umrichter seit dem letzten Reset der Anzeige (siehe P0040 - Leistungsverbrauchszähler zurücksetzen) verbrauchte elektrische Energie. Abhängigkeit: Wert wird zurückgesetzt, wenn P0040 = 1 ist (Leistungsverbrauchszähler zurücksetzen). Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 198 Aktiver Umrichterdatensatz Hinweis: Siehe P0820 r0052.0...15 CO/BO: Aktives Zu- standswort 1 Zeigt das erste aktive Zustandswort des Umrichters (Bitformat) und kann zur Diagnose des Umrichterzu- stands verwendet werden. Signalbezeichnung 1-Signal 0-Signal Umrichter bereit Nein Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 199 Bit 00, "Gleichstrombremse aktiv" ==> siehe P1233 Hinweis: Siehe r2197 und r2198. r0054.0...15 CO/BO: Aktives Steu- erwort 1 Zeigt das erste Steuerwort des Umrichters (im Bit-Format) und kann zur Überprüfung verwendet werden, welche Befehle aktiv sind. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 200 USS als Befehlsquelle über P0700 oder P0719 ausgewählt wird. r0056.0...15 CO/BO: Zustand der Motorregelung Zeigt den Zustand der Motoregelung (im Bitformat) an, mit dessen Hilfe der Umrichterzustand diagnosti- ziert werden kann. Signalbezeichnung 1-Signal 0-Signal Regelungsinitialisierung beendet Nein Motor-Entmagnetisierung beendet Nein Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 201 Zeigt den ungefilterten Wert [RMS] des Motorstroms. Dieser Wert ist in gefilterter (r0027) und ungefilterter (r0068) Form verfügbar. Hinweis: Wird zu Zwecken der Prozesskontrolle verwendet (im Gegensatz zu Wert r0027, der gefiltert ist und ver- wendet wird, um den Wert über USS anzuzeigen). Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 202 (r0078) Form verfügbar. r0080 CO: Istwert Drehmo- Gleit- ment [Nm] Zeigt das aktuelle Drehmoment. Dieser Wert ist in gefilterter (r0031) und ungefilterter (r0080) Form verfüg- bar. r0084 CO: Istwert Luftspalt- PROZENT Gleit- fluss [%] Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 203 Zusätzlich zur Bezugsfrequenz in P2000 werden die Standardeinstellungen für die Motornennfrequenz (P0310) und die Maximalfrequenz (P1082) hier automatisch festgelegt. Europa [kW], Motor-Grundfrequenz ist 50 Hz Nordamerika [PS], Motor-Grundfrequenz ist 60 Hz Nordamerika [kW], Motor-Grundfrequenz ist 60 Hz Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 204 BLM mit Diode Nein Wassergekühlt Nein F3E-Umrichter Nein Sicheres Bremsen Nein Sicherheitsfunktionen aktiviert Nein Integrierter Ausgangsfilter Nein Hinweis: Parameter r0204 = 0 gibt an, dass kein Power Module identifiziert wurde. P0205 Umrichteranwendung 0 – 1 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 205 Wenn P0205 bei der Grundinbetriebnahme geändert wird, werden unmittelbar eine Reihe von Motorpa- rametern berechnet: – Motorbemessungsstrom P0305 – Motorbemessungsleistung P0307 – Motorüberlastfaktor P0640 Es wird empfohlen, zuerst P0205 zu ändern. Danach werden möglicherweise Motorparameter ange- passt. Wenn diese Abfolge nicht eingehalten wird, werden Motorparameter überschrieben. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 206 Zeigt die nominale Wechselstrom-Versorgungsspannung des Umrichters. Hinweis: r0208 = 230: 200 V bis 240 V (Toleranz: -10 % bis +10 %) r0208 = 400: 380 V bis 480 V (Toleranz: -15 % bis +10 %) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 207 Der Standardwert hängt von der Art des Umrichters und dessen Nenndaten ab. r0231[0...1] Maximale Kabellänge Indizierter Parameter zur Anzeige der maximal zulässigen Kabellänge zwischen Umrichter und Motor. Index: Maximal zulässige nicht abgeschirmte Kabellänge Maximal zulässige abgeschirmte Kabellänge Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 208 Kühlkörper-Temperatur (r0037[0]); bewirkt A504 und F4. • IGBT-Junction-Temperatur (r0037[1]); bewirkt F4 oder F6. • Eine Temperaturdifferenz zwischen Kühlkörper- und Junction-Temperatur; bewirkt A504 und F6. • Umrichter I t (r0036); bewirkt A505 und F5. • Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 209 100 % entsprechend betrachtet, wenn die maximal hinnehmbare Zeitdauer erreicht ist. Abhängigkeit: Der Ausgangsstrom des Umrichters wurde verringert. • Der Wert von I t überschreitet 100 % nicht. • Hinweis: P0294 = 100 % entspricht der nominalen Last bei Stillstand. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 210 Der Standardwert hängt von der Art des Umrichters und dessen Nenndaten ab. Vorsicht: Die Eingabe der Typenschilddaten muss mit der Motorschaltung (Stern/Dreieck) übereinstimmen. Das bedeutet, dass bei Dreieckschaltung des Motors die Typenschilddaten für Dreieckschaltung einzugeben sind. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 211 Wenn P0100 auf "1" eingestellt ist, werden die Werte in [PS] angegeben. Nur änderbar, wenn P0010 = 1 (Grundinbetriebnahme) ist. Hinweis: Der Standardwert hängt von der Art des Umrichters und dessen Nenndaten ab. P0308[0...2] Faktor Motornennleis- 0,000 – 1,000 0,000 C(1) Gleit- tung (cosφ) kom- Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 212 Wird automatisch neu berechnet, wenn P0310 (Motornennfrequenz) oder P0311 (Motornenndrehzahl) geändert wird. r0313 = 1: 2-poliger Motor r0313 = 2: 4-poliger Motor P0314[0...2] Anzahl der Motor- 0 – 99 C(1) Polpaare Gibt die Anzahl der Polpaare des Motors an. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 213 Fremdbelüftet: Separat angetriebener Kühllüfter Selbstkühlung mit Innenlüfter Fremdkühlung und Innenlüfter P0340[0...2] Berechnung der Motor- 0 – 4 parameter Berechnung verschiedener Motorparameter. P0340 = P0340 = 2 P0340 = 3 P0340 = 4 P0341[0...2] Trägheitsmoment des Motors [kg*m^2] Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 214 Eine Fehlerquittierung ist möglich, sobald die Berechnungen im Umrichter abgeschlossen sind. Die Durchführung der Berechnungen nimmt etwa 10 Sekunden in Anspruch. P0341[0...2] Trägheitsmoment des 0,0001 – 0,0018 U, T Gleit- Motors (kg*m^2) kom- 1000,0 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 215 Wenn die Anhebungseinstellungen über 100 % liegen, kann sich die Magnetisierungsdauer verringern. Der Standardwert hängt von der Art des Umrichters und dessen Nenndaten ab. P0347[0...2] Entmagnetisierungsdau- 0,000 – 1,000 U, T Gleit- er [s] 20,000 kom- Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 216 Dieser Parameter wird durch die in P0340 definierten automatischen Berechnungen beeinflusst. P0356[0...2] Ständerstreureaktanz 0,00001 – 10,000 U, T Gleit- [mH] 1000,0 kom- Bestimmt die Ständerstreureaktanz der Motorersatzschaltung (Wert pro Phase). Abhängigkeit: Siehe P0354 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 217 Zeigt die standardisierte Gesamtstreureaktanz der Motorersatzschaltung (Wert pro Phase). r0382[0...2] Hauptreaktanz [%] PROZENT Gleit- kom- Zeigt die standardisierte Hauptreaktanz der Motorersatzschaltung (Wert pro Phase). r0384[0...2] Läuferzeitkonstante [ms] Gleit- kom- Zeigt die errechnete Läuferzeitkonstante. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 218 P1210 = 1 (Wiedereinschaltautomatik: Trip-Reset nach Einschalten, P1211 deaktiviert) • P1211 = 3 (Anzahl der Versuche des Umrichters, einen Wiederanlauf durchzuführen) • P1240 = 1 (Konfiguration des Vdc-Reglers: Vdc_max-Regler aktiviert) • Hinweis: Siehe auch P0290, P1210, P1211, P1240 und P2113 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 219 (F11). Die (beim Herunterfahren gespeicherte) Motortemperatur wird beim Hochfahren nicht abgerufen. Warnung und Abschaltung (F11). Die (beim Herunterfahren gespeicherte) Motortemperatur wird beim Hochfahren nicht abgerufen. Nur Warnung. Die (beim Herunterfahren gespeicherte) Motortemperatur wird beim Hochfahren abgerufen. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 220 Zeigt die Motor-Umgebungstemperatur zum Zeitpunkt der Motordatenidentifikation. Der Wert darf nur bei kaltem Motor geändert werden. Nach Änderung des Wertes ist eine Motoridentifizierung vorzunehmen. Abhängigkeit: Dieser Parameter wird durch die in P0340 definierten automatischen Berechnungen beeinflusst. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 221 Wert niedriger ist. P0640_max = (min(r0209, 4 * P0305) / P0305) * 100 Hinweis: Änderungen an P0640 werden erst nach dem nächsten Ausschaltvorgang wirksam. P0700[0...2] Auswahl der Befehls- 0 – 5 C, T quelle Wählt die digitale Befehlsquelle aus. Standardeinstellung ab Werk Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 222 Motorpotenziometer tiefer (Frequenz verringern) Festfrequenzwähler, Bit 0 Festfrequenzwähler, Bit 1 Festfrequenzwähler, Bit 2 Festfrequenzwähler, Bit 3 Schnellstopp, Quelle 1 Schnellstopp, Quelle 2 Schnellstopp, Override Gleichstrombremse aktivieren PID aktivieren Externes Auslösegerät Zusatzfrequenzsollwert deaktivieren BICO-Parametrierung aktivieren Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 223 Um eine korrekte Einstellung des Verbindungsmakros zu gewährleisten, sollte die Nummer des Verbin- dungsmakros nur während des Setups unmittelbar nach dem Zurücksetzen der Parameter geändert wer- den. P0719[0...2] Auswahl des Befehls- 0 – 57 und Frequenzsollwertes Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 224 Im Gegensatz zu den Einstellungen in P0700 werden durch die Einstellungen in P0719 die Digitaleingän- ge (P0701, P0702, ...) nicht zurückgesetzt. r0720 Anzahl der Digitalein- gänge Zeigt die Anzahl der Digitaleingänge an. r0722.0...12 CO/BO: Digitalein- gangswerte Zeigt den Zustand der Digitaleingänge an. Signalbezeichnung 1-Signal 0-Signal Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 225 Steuerungsphilosophie. Die verschiedenen Steuerungsphilosophien schließen sich gegenseitig aus. Die Zweileiter/Dreileiter-Technik ermöglicht das Starten, Stoppen und das Ändern der Drehrichtung des Umrichters auf eine der folgenden Arten: Zweileiter-Technik mit Siemens-Standardsteuerung • mit ON / OFF1 und REV als Dauersignale Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 226 Zweileiter-Technik mit Siemens-Standardsteuerung • mit ON / OFF1 und ON_REV / OFF1 als Dauersignale Zweileiter-Technik • mit ON_FWD und ON_REV als Dauersignale Dreileiter-Technik • mit STOP als Dauersignal sowie FWD und REVP als Impulse Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 227 • Wird mittels P0727 eine der Steuerfunktionen ausgewählt, dann werden die Einstellungen der Digitalein- gänge (P0701 bis P0704) wie folgt neu definiert: Einstellungen von P0727 = 0 (Siemens- P0727 = 1 P0727 = 2 (Drei- P0727 = 3 P0701 – P0704...
Seite 228 Kein Signalverlust an Analogeingang 2 Nein r0752[0...1] Istwert Analogeingang Gleit- [V] oder [mA] kom- Zeigt den geglätteten Analogeingangswert in Volt oder Millionen Ampere vor dem Skalierungsbaustein an. Index: Analogeingang 1 (AI1) Analogeingang 2 (AI2) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 229 ASPmin = 300 %, ASPmax = 100 %, dann ist 16384 = 300 %. Dieser Parameter variiert von 5461 bis 16384. Fall b: ASPmin = -200 %, ASPmax = 100 %, dann ist 16384 = 200 %. Dieser Parameter variiert von -16384 bis +8192. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 230 ASPmin kennzeichnet den niedrigsten Analogsollwert (beispielsweise bei 0 V oder 20 mA). • Standardwerte weisen eine Skalierung von 0 V oder 0 mA = 0 % und 10 V oder 20 mA = 100 % auf. • Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 231 P2000 = 50 Hz • P0759 = 8,75 V P0760 = 75 % • P0757 = 1,25 V P0758 = -75 % • P0761 = 0,1 V • P0756 = 0 oder 1 • Index: Siehe r0752 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 232 0 – 1000 U, T logausgang [ms] Definiert die Glättungszeit für das Signal am Analogausgang. Dieser Parameter ermöglicht die Glättung am Analogausgang mittels eines PT1-Filters. Index: Siehe P0771 Abhängigkeit: P0773 = 0: Deaktiviert den Filter. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 233 Definiert den Wert y2 der Ausgangskennlinie. Index: Siehe P0771 P0781[0] Breite der Totzone am 0 – 20 U, T Gleit- Analogausgang kom- Legt die Breite der Totzone am Analogausgang fest. Index: Siehe P0771 r0785.0 CO/BO: Zustandswort des Analogausgangs Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 234 0 – 2 [0] 0 [1] 1 kopieren [2] 0 Ruft die Funktion zum Kopieren des Befehlsdatensatzes (CDS) auf. Die Liste der Parameter für die Be- fehlsdatensätze (CDS) finden Sie im "Index" am Ende des Gerätehandbuchs. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 235 Der tatsächlich ausgewählte Umrichterdatensatz (DDS) wird in Parameter r0051[0] angezeigt. Der tatsächlich aktive Umrichterdatensatz (DDS) wird in Parameter r0051[1] angezeigt. Einstellung: Siehe P0810 Hinweis: P0821 ist für die Auswahl des Umrichterdatensatzes (DDS) ebenfalls relevant. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 236 OFF2 bedeutet eine unmittelbare Impulsdeaktivierung. Der Motor läuft aus. OFF2 ist aktiv (niedrig), d. h.: 0 = Impuls wird deaktiviert. 1 = Betriebsbedingung. P0845[0...2] BI: 2. OFF2 0 – 4294967295 Definiert die zweite Quelle von OFF2. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 237 Ermöglicht die Auswahl des Befehls für den Schnellstopp des Override durch BICO. Als Signal wird "aktiv (hoch)" erwartet. Einstellung: Siehe P0810 P0886[0...2] Typ Quick-Stopp- 0 – 4 Eingang Steuerwort zur Auswahl der Art des Quick-Stopp-Eingangs. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 238 Die Standardeinstellung ermöglicht die Änderung von Parametern über eine beliebige Schnittstelle. r0944 Gesamtzahl der Meldun- Zeigt die Gesamtzahl der verfügbaren Meldungen an. r0947[0...63] CO: Letzter Störcode Zeigt den Verlauf der Störungen an. Index: Vorangegangene Störabschaltung --, Störung 1 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 239 Zeigt die Umrichterstörungswerte an. Kennzeichnet die Art der gemeldeten Störung für den Kundendienst. Die Werte werden nicht dokumentiert. Sie sind im Code aufgeführt, wenn eine Störung gemeldet wird. Index: Vorangegangene Störabschaltung --, Störungswert 1 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 240 CO: Zwischenkreisfehler Gleit- kom- Zeigt die Zwischenkreisspannung an, wenn die erste momentane Störung auftritt (siehe r0026). Index: Vorangegangene Störabschaltung – Störungsinformationen Vorangegangene Störabschaltung - 1, Störungsinformationen Vorangegangene Störabschaltung - 2, Störungsinformationen Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 241 Pro Block momentaner Störungen wird nur ein Satz Störungsinformationen gespeichert. r0958[0] ent- spricht r0947[0...7], r0958[1] entspricht r0947[8...15] und r0958[2] entspricht r0947[16...23]. r0964[0...6] Firmware-Versionsdaten Firmware-Versionsdaten. Index: Firma (Siemens = 42) Produkttyp (V20 = 8001) Firmware-Version Firmware-Datum (Jahr) Firmware-Datum (Tag/Monat) Anzahl der Umrichterobjekte...
Seite 242 Kommunikation wiederhergestellt. Während des Zurücksetzens ist die Kommunikation unterbrochen. Am BOP wird 88888 angezeigt. • Nach Abschluss der Übertragung wird die Kommunikation zwischen Umrichter und externer Peripherie (BOP, USS oder Modbus-Master) automatisch wieder hergestellt. r0980[0...99] Liste der verfügbaren 0 – 65535 Parameternummern Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 243 Enthält 100 Parameternummern mit dem Index 600 bis 699. Index: Siehe r0980 Hinweis: Siehe r0980 r0987[0...99] Liste der verfügbaren 0 – 65535 Parameternummern Enthält 100 Parameternummern mit dem Index 700 bis 799. Index: Siehe r0980 Hinweis: Siehe r0980 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 244 USS/MODBUS an RS485 Analogsollwert 2 Kein Hauptsollwert + MOP-Sollwert MOP-Sollwert + MOP-Sollwert Analogsollwert + MOP-Sollwert Festfrequenz + MOP-Sollwert USS/MODBUS an RS485 + MOP-Sollwert Analogsollwert 2 + MOP-Sollwert Kein Hauptsollwert + Analogsollwert MOP-Sollwert + Analogsollwert Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 245 Auswahl des Festfrequenzbetriebs (mittels P1000). Im Falle der direkten Auswahl erfordert der Umrichter zum Starten den Befehl ON. Daher muss zum Star- ten r1025 mit P0840 verbunden sein. Hinweis: Festfrequenzen können mithilfe der Digitaleingänge ausgewählt werden. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 246 -550,00 – 0,00 U, T Gleit- 550,00 kom- Definiert den Festfrequenzsollwert 8. Hinweis: Siehe P1001 P1009[0...2] Festfrequenz 9 [Hz] -550,00 – 0,00 U, T Gleit- 550,00 kom- Definiert den Festfrequenzsollwert 9. Hinweis: Siehe P1001 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 247 Digitaleingang 3 (erfordert Einstellung von P0703 auf 99, BICO) Abhängigkeit: Der Zugriff ist nur möglich, wenn P0701 - P070x = 99 (Funktion der Digitaleingänge = BICO) ist. P1021[0...2] BI: Festfrequenzaus- 722,4 wahl, Bit 1 4294967295 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 248 Wenn dieser Befehl durch kurze Impulse von weniger als 1 Sekunde aktiviert wird, wird die Frequenz in Schritten zu je 0,1 Hz geändert. Wird das Signal für mehr als 1 Sekunde aktiviert, beschleunigt der Hoch- laufgeber mit dem Wert in P1047. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 249 0: manuell 1: automatisch Achtung: Siehe: P1035, P1036, P1042 P1042[0...2] CI: Autom. MOP-Sollwert 0 - 4294967295 Legt die Signalquelle für den Sollwert des Motorpotenziometers fest, wenn der automatische Modus P1041 ausgewählt ist. Achtung: Siehe: P1041 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 250 Wenn für die JOG-Aktivierung der Wert "0" festgelegt ist, ist der Einrichtbetrieb (P1056 und P1055) deak- tiviert. Bei Festlegung von "1" ist der Einrichtbetrieb aktiviert. P1058[0...2] JOG-Frequenz [Hz] 0,00 - 550,00 5,00 U, T Gleit- kom- Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 251 Sollwert Analogeingang 1 1024 Festfrequenz-Sollwert 1050 Sollwert Motorpotenziometer (MOP) P1071[0...2] CI: Skalierung Haupt- 4000H sollwert 4294967295 Definiert die Quelle der Skalierung des Hauptsollwerts. Einstellung: Siehe P1070 P1074[0...2] BI: Zusatzsollwert deak- U, T tivieren 4294967295 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 252 Der hier eingestellte Wert gilt für die Drehung sowohl im Uhrzeigersinn als auch gegen den Uhrzeigersinn. Unter bestimmten Bedingungen (z. B. Hoch-/Rücklauf, Strombegrenzung) kann der Motor auch mit einer geringeren Frequenz als der Minimalfrequenz betrieben werden. P1082[0...2] Maximalfrequenz [Hz] 0,00 - 550,00 50,00 C, T Gleit- kom- Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 253 0 %, P0759 = 10 V und P0760 = 100 % parametriert ist, wird eine Sollwertfrequenz von 50 Hz bei 10 V des Analogeingangs angewendet. Im Falle einer Grundinbetriebnahme wird P2000 wie folgt geändert: P2000 = P1082. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 254 Motor mit einem positiven Wert in Bezug auf die Minimalfrequenz beschleunigt. Einstellung: Deaktiviert Aktiviert P1113[0...2] BI: Rückwärts 19.11 4294967295 Definiert die Quelle des Rückwärtsbefehls, wenn P0719 = 0 ist (automatische Auswahl der Befehls- /Sollwertquelle). Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 255 Siehe auch P3350, P3353. Achtung: Wird eine zu niedrige Rücklaufzeit eingestellt, kann dies eine Abschaltung des Umrichters zur Folge ha- ben (Überstrom F1 / Überspannung F2). Siehe P1120 Hinweis: Änderungen an P1121 sind sofort wirksam. Siehe P1120 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 256 (z. B. neuer Sollwert, OFF1, OFF3, REV). Diese Glättung wird angewendet, wenn der Motor hoch- oder zurückläuft, wenn P1134 = 0, • P1132 > 0, P1133 > 0 ist und • wenn der Sollwert noch nicht erreicht ist. • Stetige Glättung Unstetige Glättung Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 257 Null ist, wird der Hochlaufgebereingang auf Null festgelegt und der Hochlaufgeberausgang läuft bis auf Null zurück. r1170 CO: Frequenzsollwert Gleit- nach Hochlaufgeber [Hz] kom- Zeigt den allgemeinen Frequenzsollwert nach dem Hochlaufgeber an. P1175[0...2] BI: Duale Rampenzeiten aktivieren 4294967295 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 258 Rampenzeit zu verwenden. Siehe P1124. r1199.7...12 CO/BO: Zustandswort Hochlaufgeber Zeigt den Zustand des Hochlaufgebers an. Signalbezeichnung 1-Signal 0-Signal Rampenzeit 0 aktiv Nein Rampenzeit 1 aktiv Nein Rampenende Nein Richtung rechts/links Nein f_act > P2157(f_2) Nein Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 259 Bitparameter zum Prüfen und Überwachen des Zustands während der Suche. Signalbezeichnung 1-Signal 0-Signal Strom liegt an Nein Strom konnte nicht aufgebaut werden Nein Spannung vermindert Nein Flankenfilter gestartet Nein Strom unter Grenzwert Nein Stromminimum Nein Geschwindigkeit konnte nicht ermittelt werden Nein Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 260 Umrichter zum Quittieren der Störung durchführt. Wenn eine Störung quittiert wurde und 4 Sekunden keine Störungsbedingung bestand, werden die "Anzahl der Wiederanlaufversuche" auf den Wert in P1211 und die "Verzögerungszeit" auf 1 Sekunde zurückge- setzt. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 261 U, T laufversuche Gibt an, wie oft der Umrichter bei Aktivierung der Wiederanlaufautomatik P1210 versucht, einen Wiederan- lauf durchzuführen. P1214 Wiederanlauf- 0 – 1000 30 Intervall [s] Legt das Wiederanlauf-Intervall fest, wenn P1210=8 gesetzt ist. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 262 System wartet für die Verweilzeit, und dann werden die Impulse beendet. Hinweis: P1227 = 300.0: Funktion ist deaktiviert. P1227 = 0,0: Impulse werden unmittelbar gesperrt. Wenn P1217 > P1227 ist, hat P1227 Vorrang. P1230[0...2] BI: Gleichstrombrem- 0 – U, T sung aktivieren 4294967 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 263 Sobald die Ausgangsfrequenz den in P1234 festgelegten Wert für die Anfangsfrequenz der Gleichstrom- bremsung erreicht, gibt der Umrichter einen DC-Bremsstrom P1232 für die in P1233 angegebene Dauer aus. P1236[0...2] Compound- 0 – 250 U, T Bremsstrom [%] Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 264 100 % Lastspiel Hinweis: Dieser Parameter gilt nur für Umrichter der Baugröße D. Für die Baugrößen A, B und C kann das Lastspiel des Bremswiderstandes mit dem Widerstandsbremsmodul ausgewählt werden (siehe "Widerstandsbremsmodul (Seite 378)"). Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 265 Aktiviert/deaktiviert den Vdc-Regler. Der Vdc-Regler regelt die Zwischenkreisspannung dynamisch, um bei Systemen mit hohem Trägheitsmoment Überspannungsabschaltungen zu verhindern. Vdc-Regler deaktiviert VDC_max-Regler aktiviert Vdc_min-Regelung aktiviert Vdc_max-Regler und Vdc_min-Regelung aktiviert Vorsicht: Wenn P1245 zu stark ansteigt, kann dies den Normalbetrieb des Umrichters beeinträchtigen. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 266 Vdc_min-Regelung aktiviert. Dies bedeutet, dass die Motorfrequenz reduziert wird, damit Vdc innerhalb des gültigen Bereichs bleibt. Reicht die generatorische Energie nicht aus, wird der Umrichter wegen Unterspannung abgeschaltet. P1247[0...2] Dynamikfaktor der 10 – 200 100 U, T Vdc_min-Regelung Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 267 Frequenzgrenzwert entweder zum Halten der Drehzahl oder zum Deaktivieren der Impulse verwendet. Wird nicht genügend generatorische Energie erzeugt, wird der Umrichter ggf. wegen Unterspannung abge- schaltet. Zwischenkreisspannung halten bis Abschaltung Zwischenkreisspannung halten bis Abschaltung/Stopp Reglersperre Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 268 U/f-Steuerung mit FCC U/f mit quadratischer Kennlinie U/f mit programmierbarer Kennlinie U/f mit linearer Kennlinie und Economy-Modus U/f für Textilanwendungen U/f mit FCC für Textilanwendungen U/f mit quadratischer Kennlinie und Economy-Modus U/f-Steuerung mit unabhängigem Spannungssollwert Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 269 Ändert die Ausgangsspannung, um den Energieverbrauch zu senken. • P1300 = 19: U/f-Steuerung mit unabhängigem Spannungssollwert Die folgende Tabelle gibt einen Überblick über die Regelungsparameter (U/f), die in Relation zu P1300- Abhängigkeiten geändert werden können: Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 270 V_AccBoost,100 = P0305 * Rsadj * (P1311 / 100) Darin bedeuten: Rsadj = An die Temperatur angepasster Ständerwiderstand Rsadj = (r0395 / 100) * (P0304 / (sqrt(3) * P0305)) * P0305 * sqrt(3) Hinweis: Siehe P1310 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 271 Abhängig- Wählen Sie zum Festlegen des Parameters P1300 = 3 (U/f mit programmierbarer Kennlinie) aus. Die in keit: P1311 und P1312 definierte Beschleunigungsanhebung und Startanhebung werden auf U/f mit program- mierbarer Kennlinie angewendet. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 272 Definiert die Startfrequenz, bei der FCC (Flussstromregelung) aktiviert wird, als Prozentsatz [%] der Motor- nennfrequenz (P0310). Achtung: Ist dieser Wert zu niedrig, kann das System instabil werden. P1334[0...2] Wirkungsbereich der 1,0 – U, T PROZENT Gleit- Schlupfkompensation 20,0 kom- Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 273 Frequenzsollwert hinzugefügt wird. Abhängig- Schlupfkompensation (P1335) ist aktiv. keit: r1337 CO: U/f- PROZENT Gleit- Schlupffrequenz [%] kom- Zeigt den tatsächlich ausgeglichenen Motorschlupf als Prozentsatz [%] an. f_slip [Hz] = r1337 [%] * P0310 / Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 274 P1340 > 0 und P1341 > 0: Normale PI-Regelung Frequenzregler • Abhängig- Dieser Parameter wird durch die in P0340 definierten automatischen Berechnungen beeinflusst. keit: Hinweis: Siehe P1340 für weitere Informationen. Die Werkseinstellung ist von der Umrichterleistung abhängig. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 275 Ist dieser Wert zu niedrig, kann das System instabil werden. P1350[0...2] Weiches Anfahren der 0 – 1 U, T Spannung Legt fest, ob die Spannung während der Magnetisierungszeit weich anfährt (ON) oder sprunghaft auf die Anhebungsspannung ansteigt (OFF). Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 276 Unter bestimmten Bedingungen (Übertemperatur am Umrichter, siehe P0290) kann dies von den in P1800 (Pulsfrequenz) ausgewählten Werten abweichen. P1802 Modulationsart 1 – 3 U, T Wählt die Modulationsart am Umrichter aus. Asymmetrische SVM Raumzeigermodulation Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 277 Führt eine Motordatenidentifikation durch. Deaktiviert Identifizierung aller Parameter im Stillstand Abhängigkeit: Es wird nicht ermittelt, ob die Motordaten korrekt sind. P1900 = 2: Der berechnete Wert für den Ständerwiderstand (siehe P0350) wird überschrieben. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 278 Auswahl Motorda- 0 – 23 tenidentifikation Führt eine Motordatenidentifikation mit erweiterten Werten durch. Führt eine Messung des Ständerwiderstands durch. Deaktiviert Erfassung aller Parameter mit Parameteränderung Erfassung aller Parameter ohne Parameteränderung Bestimmung der Magnetisierungskennlinie mit Parameteränderung. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 279 Informationen (in diesem Fall Störungswert = 2). Hinweis: Dieser Wert wird mit P1900 = 2 gemessen. r1920[0] Ermittelte dynamische Gleit- Streuinduktivität kom- Zeigt die ermittelte dynamische Streuinduktivität an. Index: U_phase r1925[0] Ermittelte Durchlass- Gleit- spannung [V] kom- Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 280 'Einheit' der Parameter unterscheiden (standardisierte Werte (Hex) oder physikalische Werte (Hz)). SINAMICS führt implizit eine automatische Umrechnung der Werte in den Zielwert durch. Abhängigkeit: Im Falle einer Grundinbetriebnahme wird P2000 wie folgt geändert: P2000 = P1082. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 281 Änderungen an P2000 haben eine Neuberechnung von P2004 zur Folge. P2001[0...2] Bezugsspannung [V] 10 – 2000 1000 Gesamtausgangsspannung (d. h. 100 %) über die serielle Schnittstelle (entspricht 4000H). Beispiel: Hinweis: Änderungen an P2001 haben eine Neuberechnung von P2004 zur Folge. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 282 Wenn zwischen zwei Parametern eine BICO-Verbindung hergestellt wird, kann sich die 'Einheit' der Pa- rameter unterscheiden (standardisierte Werte (Hex) oder physikalische Werte (kW/PS)). In diesem Fall findet eine automatische Umrechnung der Werte in den Zielwert statt. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 283 USS/MODBUS an RS485 USS an RS232 (reserviert) Hinweis: Vor dem Anbringen des SINAMICS V20 Smart Access-Moduls am V20 müssen Sie, wenn Sie die RS485- Kommunikation verwenden, auf dem BOP P2010[1] = 12 setzen. Hinweis: Dieser Parameter (Index 0) ändert die Baudrate an RS485 unabhängig von dem in P2023 ausgewählten Protokoll.
Seite 284 U16 (16 Bit) U32 (32 Bit) Gleitkomma (32 Bit) P2013 = 3 Fehler beim Zugriff auf Fehler beim Zugriff auf Parameter Parameter P2013 = 4 P2013 = 127 Index: USS an RS485 USS an RS232 (reserviert) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 285 P2013 = 3 P2013 = 4 P2013 = 127 Master → SINAMICS 22BC 0000 0006 22BC 0000 0000 0006 22BC 0000 0006 0000 SINAMICS → Master 12BC 0000 0006 12BC 0000 0000 0006 12BC 0000 0006 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 286 Wenn die Zeit auf 0 eingestellt ist, wird keine Störung generiert (d. h. Zeitüberwachung deaktiviert). Hinweis: Die Telegramm-Auszeit kann an RS485 unabhängig von dem in P2023 festgelegten Protokoll genutzt werden. r2018[0...7] CO: Prozessdaten von 4000H USS/MODBUS an RS485 Zeigt die über USS/MODBUS an RS485 empfangenen Prozessdaten an. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 287 Parameterliste 8.2 Parameterliste Parameter Funktion Bereich Werks- Änderbar Skalierung Daten- einstel- satz tentyp griffs- lung stufe USS an RS485: Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 288 Parameterliste 8.2 Parameterliste Parameter Funktion Bereich Werks- Änderbar Skalierung Daten- einstel- satz tentyp griffs- lung stufe MODBUS an RS485: Index: Empfangenes Wort 0 Empfangenes Wort 1 Empfangenes Wort 7 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 289 • Prozessdatenwort übertragen werden, sofern die obige serielle Schnittstelle den Umrichter steuert (P0700 oder P0719). P2019[0...7] CI: Prozessdaten zu 52[0] 4000H U32/I USS/MODBUS an RS485 Zeigt die über USS/MODBUS an RS485 übertragenen Prozessdaten an. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 290 Parameterliste 8.2 Parameterliste Parameter Funktion Bereich Werks- Änderbar Skalierung Daten- einstel- satz tentyp griffs- lung stufe USS an RS485: Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 291 Werks- Änderbar Skalierung Daten- einstel- satz tentyp griffs- lung stufe MODBUS an RS485: Index: Gesendetes Wort 0 Gesendetes Wort 1 Gesendetes Wort 7 Hinweis: Wenn r0052 nicht indiziert ist, wird kein Index (".0") angezeigt. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 292 Siehe r2024 r2026[0...1] USS/MODBUS Zeichen- rahmen-Fehler Zeigt die Anzahl der USS/MODBUS-Zeichenrahmen-Fehler an. Index: Siehe r2024 Hinweis: Siehe r2024 r2027[0...1] USS/MODBUS Überlauf- fehler Zeigt die Anzahl der USS/MODBUS-Überlauffehler an. Index: Siehe r2024 Hinweis: Siehe r2024 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 293 BO: Steuerwort 1 von USS/MODBUS an RS485 Zeigt das Steuerwort 1 von USS/MODBUS an RS485 an (d. h. Wort 1 innerhalb von USS/MODBUS = PZD1). Siehe r0054 für eine Beschreibung des Bitfeldes. Abhängigkeit: Siehe P2012 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 294 Störungsnummer 1 Störungsnummer 2 Störungsnummer 3 Hinweis: Alle Störcodes weisen eine Standardreaktion von OFF2 auf. Für einige Störcodes, die durch ein Abschalten der Hardware ausgelöst wurden (z. B. Überstrom), kann die Standardreaktion jedoch geändert werden. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 295 Achtung: Die Indizes 0 und 1 werden nicht gespeichert. Hinweis: Die LED kennzeichnet in diesem Fall den Warnungszustand. Die Tastatur blinkt, während eine Warnung aktiv ist. P2111 Gesamtzahl der War- 0 – 4 nungen Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 296 Minuten (0 – 59) Stunden (0 – 23) Tage (1 – 31) Monat (1 – 12) Jahre (00 – 250) Die Werte werden in binärem Format angegeben. Index: Echtzeit, Sekunden + Minuten Echtzeit, Stunden + Tage Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 297 Gleit- [Hz] kom- Schwellenwert 3 zum Vergleichen der Drehzahl oder Frequenz mit den Schwellenwerten. Abhängigkeit: Siehe P1175. Hinweis: Wenn P1175 festgelegt wird, wird zudem P2159 zum Steuern der Funktion für duale Rampenzeiten ver- wendet. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 298 Legt die Verzögerungszeit vor einem Vergleich des Stroms fest. P2172[0...2] Schwellenwert Zwi- 0 – 2000 U, T schenkreisspannung [V] Definiert die Zwischenkreisspannung, die mit der Istspannung verglichen wird. Diese Spannung steuert Bit 7 und 8 in Zustandswort 3 (r0053). Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 299 (siehe P2182 bis P2190). Wenn die Kennlinie außerhalb dieses Wertbereichs liegt, wird eine War- nung A952 ausgegeben oder eine Abschaltung F452 ausgelöst. Lastüberwachung inaktiv Warnung: Drehmoment/Frequenz niedrig Warnung: Drehmoment/Frequenz hoch Warnung: Drehmoment/Frequenz hoch/niedrig Abschaltung: Drehmoment/Frequenz niedrig Abschaltung: Drehmoment/Frequenz hoch Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 300 Schwellenwert 2 [Nm] r0333 kom- Oberer Schwellenwert 2 für Vergleiche mit dem Istdrehmoment. Abhängigkeit: Dieser Parameter wird durch die in P0340 definierten automatischen Berechnungen beeinflusst. Siehe P2181 für den berechneten Standardwert. Hinweis: Siehe P2185 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 301 Nein Stromistwert |r0027| >= P2170 Nein Ist. ungefilt. Vdc < P2172 Nein Ist. ungefilt. Vdc > P2172 Nein Abtriebslast ist nicht vorhanden Nein |f_act| > P1082 mit Verzögerung Nein r2198.0...12 CO/BO: Überwachungs- wort 2 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 302 Der Umkehrbefehl ist nicht aktiv, wenn PID aktiv ist. Achtung: Die Parameter P2200 und P2803 schließen sich gegenseitig aus. PID und FFB des gleichen Datensatzes können nicht gleichzeitig aktiv sein. P2201[0...2] PID-Festsollwert 1 [%] -200,00 – 10,00 U, T Gleit- 200,00 kom- Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 303 Hinweis: Siehe P2201 P2207[0...2] PID-Festsollwert 7 [%] -200,00 – 0,00 U, T Gleit- 200,00 kom- Definiert den PID-Festsollwert 7. Hinweis: Siehe P2201 P2208[0...2] PID-Festsollwert 8 [%] -200,00 – 0,00 U, T Gleit- 200,00 kom- Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 304 Gleit- 200,00 kom- Definiert den PID-Festsollwert 15. Hinweis: Siehe P2201 P2216[0...2] Betriebsart PID- 1 – 2 Festsollwert Festfrequenzen für den PID-Sollwert können in zwei verschiedenen Modi ausgewählt werden. P2216 definiert den Modus. Direktauswahl Binärauswahl Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 305 P2235[0...2] BI: PID-MOP aktivieren 0 – (UP-Befehl) 4294967295 Definiert die Quelle des UP-Befehls. Abhängigkeit: So ändern Sie den Sollwert: - Konfigurieren Sie einen Digitaleingang als Quelle. - Verwenden Sie die NACH-OBEN-/NACH-UNTEN-Taste an der Bedientafel. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 306 (z. B. P2235 und P2236) geändert. Im automatischen Modus muss der Sollwert über den Konnektoreingang (P2242) gekoppelt sein. 0: manuell 1: automatisch Achtung: Siehe: P2235, P1036, P2242 P2242[0...2] CI: PID-MOP autom. 0 – Sollwert 4294967295 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 307 PID-MOP [%] kom- Zeigt den Ausgangssollwert des Motorpotenziometers an. P2251 PID-Modus 0 – 1 Aktiviert die Funktion des PID-Reglers. PID als Sollwert PID zum Abgleich Abhängigkeit: Ist aktiv, wenn der PID-Regelkreis aktiviert ist (siehe P2200). Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 308 (OFF3-Rücklaufzeit) definieren die Rampenzeiten, die nach OFF1 bzw. OFF3 verwendet werden. Achtung: Wird eine zu niedrige Rücklaufzeit eingestellt, kann dies bei einer Überspannung F2 bzw. einem Über- strom F1 eine Abschaltung des Umrichters zur Folge haben. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 309 Legt den oberen Grenzwert für das Rückführsignal fest. Achtung: Wenn PID aktiviert ist (P2200 = 1) und das Signal diesen Wert überschreitet, wird der Umrichter mit F222 abgeschaltet. Hinweis: P2267 = 100 % entspricht 4000 hex. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 310 Zeigt das skalierte PID-Rückführsignal an. Hinweis: r2272 = 100 % entspricht 4000 hex. r2273 CO: PID-Fehler [%] Gleit- kom- Zeigt das PID-Fehlersignal (Differenz) zwischen Sollwert- und Rückführsignal an. Hinweis: r2273 = 100 % entspricht 4000 hex. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 311 PID-Reglerausgabe unverzüglich. Die Rampenzeiten werden immer dann genutzt, wenn ein RUN-Befehl ausgegeben wird. Hinweis: Wenn ein OFF1- oder OFF3-Befehl ausgegeben wird, läuft die Ausgangsfrequenz des Umrichters ent- sprechend der Einstellungen in P1121 (Rücklaufzeit) bzw. P1135 (OFF3-Rücklaufzeit) zurück. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 312 Option 4 ausgewählt werden. Das Optimierungsverfahren ist bei allen Optionen identisch. Lediglich die Berechnung der P- und D-Werte unterscheidet sich. Nach der Selbstoptimierung wird dieser Parameter auf Null eingestellt (Selbstoptimierung abgeschlos- sen). Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 313 Dies kann je nach Werksbedingungen variieren, z. B. kann eine sehr lange Systemzeitkonstante einen höheren Wert erfordern. P2360[0...2] Kavitationsschutz akti- 0 – 2 U, T vieren Der Kavitationsschutz ist aktiviert. Erzeugt eine Störung/Warnung, wenn Kavitationsbedingungen als gegeben betrachtet werden. Deaktivieren Störung Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 314 M1 = 1 x MV, M2 = 1 x MV M1 = 1 x MV, M2 = 2 x MV Vorsicht: Für diese Art der Motornutzung ist es zwingend erforderlich, den negativen Frequenzsollwert zu deaktivie- ren. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 315 Die Kontaktgeber oder Motorstarter werden über Ausgänge des Umrichters geregelt. Das folgende Diagramm zeigt ein gängiges Pumpensystem. Ein vergleichbares System bestehend aus Lüftern und Luftleitungen anstelle von Pumpen und Rohrleitun- gen kann ebenfalls eingerichtet werden. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 316 Wenn die Staging-Motoren unterschiedlich groß sind, basiert die Auswahl des Motors zunächst auf der erforderlichen Motorgröße und erst dann auf der Laufzeit. Deaktiviert Aktiviert P2373[0...2] Hysterese Motor-Staging 0,0 – 200,0 20,0 U, T PROZENT Gleit- kom- Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 317 Dies verhindert, dass unmittelbar nach einem Staging-Ereignis ein zweites Staging erfolgt, das durch vorübergehende Bedingungen nach dem ersten ausgelöst wurde. P2378[0...2] CO: Frequenz Motor- 0,0 – 120,0 50,0 U, T PROZENT Gleit- Staging f_st [%] kom- Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 318 Die Frequenz als Prozentsatz der Maximalfrequenz. Dies ist die Frequenz, auf die der Digitalausgang bei einem (De-)Staging-Ereignis geschaltet wird, wenn der Umrichter von der Maximal- zur Minimalfrequenz herunterfährt (oder umgekehrt). Dies wird in den folgenden Diagrammen dargestellt. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 319 Null fest. Alle anderen Werte werden dann ignoriert. Beispiel: P2380 = 0.1 ==> 6 min 60 min = 1 h Index: Motor 1 – Laufzeit in Stunden Motor 2 – Laufzeit in Stunden Nicht verwendet Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 320 Die folgende Tabelle zeigt, dass die Priorität von rechts nach links sowie von oben nach unten abnimmt. Nicht aktiv Stufe 1 Stufe 2 Stufe 6 Beispiel: P2801[3] = 2, P2801[4] = 2, P2802[3] = 3, P2802[4] = 2 FFBs werden in folgender Reihenfolge berechnet: P2802[3], P2801[3] , P2801[4], P2802[4] Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 321 ADD 1 aktivieren ADD 2 aktivieren SUB 1 aktivieren SUB 2 aktivieren MUL 1 aktivieren MUL 2 aktivieren [10] DIV 1 aktivieren [11] DIV 2 aktivieren [12] CMP 1 aktivieren [13] CMP 2 aktivieren Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 322 P2812[0...1] BI: AND 2 0 – U, T 4294967295 P2812[0] und P2812[1] definieren die Eingänge des Elements AND 2. Der Ausgang ist r2813. Index: Siehe P2810 Abhängigkeit: P2801[1] weist der Verarbeitungsfolge das AND-Element zu. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 323 P2801[4] weist der Verarbeitungsfolge das OR-Element zu. r2819.0 BO: OR 2 Ausgang des Elements OR 2. Zeigt die OR-Logik der in P2818[0] und P2818[1] definierten Bits an. Siehe r2811 für eine Beschreibung des Bitfeldes. Abhängigkeit: Siehe P2818 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 324 P2826[0...1] BI: XOR 3 0 – U, T 4294967295 P2826[0] und P2826[1] definieren die Eingänge des Elements XOR 3. Der Ausgang ist r2827. Index: Siehe P2810 Abhängigkeit: P2801[8] weist der Verarbeitungsfolge das XOR-Element zu. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 325 BO: NOT 3 Ausgang des Elements NOT 3. Zeigt die NOT-Logik des in P2832 definierten Bits an. Siehe r2811 für eine Beschreibung des Bitfeldes. Abhängigkeit: Siehe P2832 P2834[0...3] BI: D-FF 1 U, T 4294967295 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 326 P2801[13] weist der Verarbeitungsfolge das D-FlipFlop-Element zu. r2838.0 BO: Q D-FF 2 Zeigt den Ausgang von D-FlipFlop 2 an. Die Eingänge sind in P2837[0], P2837[1], P2837[2] und P2837[3] definiert. Siehe r2811 für eine Beschreibung des Bitfeldes. Abhängigkeit: Siehe P2837 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 327 Siehe r2811 für eine Beschreibung des Bitfeldes. Abhängigkeit: Siehe P2843 P2846[0...1] BI: RS-FF 3 U, T 4294967295 P2846[0] und P2846[1] definieren die Eingänge von RS-FlipFlop 3. Die Ausgänge sind r2847 und r2848. Index: Siehe P2840 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 328 BO: NOT-Q RS-FF 3 Zeigt den NOT-Ausgang von RS-FlipFlop 3 an. Die Eingänge sind in P2846[0] und P2846[1] definiert. Siehe r2811 für eine Beschreibung des Bitfeldes. Abhängigkeit: Siehe P2846 P2849 BI: Zeitgeber 1 U, T 4294967295 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 329 Definieren Sie das Eingangssignal von Timer 1. P2849, P2850, P2851 sind die Eingänge des Timers, r2852, r2853 sind die Ausgänge. Abhängigkeit: P2802[0] weist der Verarbeitungsfolge den Zeitgeber zu. P2850 Verzögerungszeit Zeit- 0.0 - 9999.9 U, T Gleit- geber 1 [s] kom- Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 330 BO: Zeitgeber 2 Zeigt den Ausgang von Timer 2 an. P2854, P2855, P2856 sind die Eingänge des Timers, r2857, r2858 sind die Ausgänge. Siehe r2811 für eine Beschreibung des Bitfeldes. Abhängigkeit: Siehe P2854 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 331 0 - 13 U, T Legt die Betriebsart von Timer 4 fest. P2864, P2865, P2866 sind die Eingänge des Timers, r2867, r2868 sind die Ausgänge. Siehe P2851 für eine Beschreibung der Werte. Abhängigkeit: Siehe P2864 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 332 Definiert die Eingänge von Addierer 2. Das Ergebnis wird in r2872 angegeben. Index: Siehe P2869 Abhängigkeit: P2802[5] weist der Verarbeitungsfolge den Addierer zu. r2872 CO: ADD 2 Gleit- kom- Ergebnis von Addierer 2. Abhängigkeit: Siehe P2871 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 333 Definiert die Eingänge von Multiplizierer 1. Das Ergebnis wird in r2878 angegeben. Index: Siehe P2869 Abhängigkeit: P2802[8] weist der Verarbeitungsfolge den Multiplizierer zu. r2878 CO: MUL 1 Gleit- kom- Ergebnis von Multiplizierer 1. Abhängigkeit: Siehe P2877 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 334 Definiert die Eingänge von Divierer 2. Das Ergebnis wird in r2884 angegeben. Index: Siehe P2869 Abhängigkeit: P2802[11] weist der Verarbeitungsfolge den Dividierer zu. r2884 CO: DIV 2 Gleit- kom- Ergebnis von Dividierer 2. Abhängigkeit: Siehe P2883 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 335 Feste Prozenteinstellung 2. P2940 BI: Freigabe Wobbel- funktion 4294967295 Definiert die Quelle, über die die Wobbelfunktion freigegeben wird. P2945 Frequenz Wobbelsignal 0,001 - 1.000 Gleit- [Hz] 10,000 kom- Legt die Frequenz des Wobbelsignals fest. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 336 Enthält Informationen über eine vorliegende Störung. Signalbezeichnung 1-Signal 0-Signal Umrichterstörung Nein Netzausfall Nein Zwischenkreisspannnung Nein Störung in der Leistungselektronik Nein Übertemperatur Umrichter Nein Erdschluss Nein Motorüberlast Nein Busfehler Nein Reserviert Nein Störung interne Kommunikation Nein Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 337 Einfachimpuls – Wendet einen Drehmomentimpuls für eine bestimmte Zeit zum Anfahren des Motors • Mehrfachimpuls – Wendet eine Folge von Drehmomentimpulsen zum Anfahren des Motors an. • Deblockierung – Führt einen Rückwärts-/Vorwärtsbewegung durch, um eine Pumpenblockade zu lösen. • Betrieb mit Einfachimpuls: Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 338 Parameterliste 8.2 Parameterliste Parameter Funktion Bereich Werksein- Änderbar Skalierung Daten- stellung satz tentyp griffs- stufe Betrieb mit Mehrfachimpuls: Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 339 BI: Einfachimpulsmodus 0 – aktivieren 4294967295 Definiert die Quelle für die Aktivierung des Einfachimpulsmodus, wenn P3352 = 2 ist. Abhängigkeit: Wird nur angewendet, wenn P3352 = 2 ist. P3352[0...2] Start Einfachimpulsmo- 0 – 2 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 340 Gibt an, wie lange die zusätzliche Anhebung angewendet wird, wenn die Ausgangsfrequenz bei dem in P3354 festgelegten Wert gehalten wird. Index: Siehe P3350 P3357[0...2] Anhebungsniveau 0,0 – 200,0 150,0 PROZENT - Gleit- Mehrfachimpulsmodus kom- Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 341 Siehe P3350 Hinweis: Wenn P3363 = 1 ist, springt der Ausgang zur Frequenz der Gegendrehrichtung. Dadurch wird ein "Schubeffekt" erzeugt, der die Beseitigung der Blockierung unterstützt. P3364[0...2] Anzahl der Deblockie- 1 – 10 rungszyklen Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 342 P3900 und P0010 (Parametergruppen für die Inbetriebnahme) automatisch auf ihren Ursprungswert 0 zurückgesetzt. Keine Grundinbetriebnahme Ende der Grundinbetriebnahme mit Zurücksetzen auf Werkseinstellung Ende der Grundinbetriebnahme Ende der Grundinbetriebnahme nur für Motordaten Abhängigkeit: Nur änderbar, wenn P0010 = 1 (Grundinbetriebnahme) ist. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 343 Parameter Zugriff auf spezielle Parameter für die Entwicklung (nur Experten) und Werksfunktionen (Kalibrierungspa- rameter). r3954[0...12] CM Info und GUI ID Dient zum Klassifizieren von Firmware (nur für die interne Verwendung durch SIEMENS). Index: CM-Bezeichnungsschild (Zähler/Abzweig) CM-Bezeichnungsschild (Zähler) CM-Bezeichnungsschild [3...10]...
Seite 344 (Inbetriebnahme) gekennzeichnet. Die SF-LED ist ausgeschaltet. P8458 wird durch Zurücksetzen auf die Werkseinstellungen nicht geändert. P8553 Menütyp 0 – 1 U, T Wählt aus, ob am BOP Menüs ohne Text oder mit wenig Text angezeigt werden. Menüs ohne Text Menüs mit wenig Text Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 345: Störungen Und Alarme
• Wenn die Störung nicht gelöscht wurde und die Taste gedrückt wird, wird der Störungsbildschirm erneut angezeigt. • Wenn für 60 Sekunden keine Taste gedrückt wurde. Wenn eine Störung aktiv ist und für 60 Sekunden keine Taste gedrückt wurde, blinkt die Hintergrundbeleuchtung (P0070). Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 346: Anzeige Des Umrichterzustands Bei Störungen
Der Generatorbetrieb kann durch einen schnellen Rück- lauf oder durch den Antrieb des Motors über eine aktive Last ausgelöst werden. Ein höheres Trägheitsmoment erfordert längere Ram- penzeiten. Andernfalls muss ein Bremswiderstand an- gewendet werden. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 347 Motortempera- Die physikalische Temperatur des Motors liegt inner- • tur sich innerhalb der Grenzwerte be- halb der Grenzwerte wegt. Wenn diese beiden Bedingungen erfüllt sind, setzen Sie Parameter P0335 = 1. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 348 100 %. r0949 = 30: Stromregler bei Span- • nungsgrenzwert r0949 = 40: Inkonsistenz des ermittel- • ten Datensatzes, mindestens eine Identifizierung fehlgeschlagen Prozentwerte basierend auf der Impedanz Zb = Vmot,nom / sqrt(3) / Imot,nom Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 349 • bausteins zum falschen Zeitpunkt r0949 = 8000 + Bausteinnummer: Schreiben des • Datenbausteins zum falschen Zeitpunkt r0949 = 9000 + Bausteinnummer: Fehler beim Zu- • rücksetzen auf Werkseinstellungen wegen Wieder- anlauf oder Netzausfall Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 350 = 20: Umrichter ungültig • r0949 = 30: Falsche Verzeichnisgröße • r0949 = 31: Falsche Verzeichnis-ID • r0949 = 32: Ungültiger Baustein • r0949 = 33: Falsche Dateigröße • r0949 = 34: Falsche Größe des Datenabschnitts • Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 351 = 5000 + Adresse: Lesen von Daten am Um- • richter ungültig r0949 = 6000 + Adresse: Schreiben von Daten am • Umrichter ungültig Aus- und Wiedereinschalten des Umrichters • Kundendienst kontaktieren oder Umrichter ändern • Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 352 Vorgang abgeschlossen wird. Inhalt des Parame- ter-Clonings ungül- Die Datei ist vorhanden, aber der Um- Stellen Sie sicher, dass der Clone von einem kompatib- richtertyp war falsch. len Umrichtertyp stammt. Inhalt des Parame- ter-Clonings nicht kompatibel Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 353 Den Wert von P2268 ändern. • Mindestwert in P2268. PID-Rückmeldung Rückmeldungsverstärkung anpassen. • unter Mindestwert F222 Die PID-Rückmeldung liegt über dem Den Wert von P2267 ändern. • Höchstwert in P2267. PID-Rückmeldung Rückmeldungsverstärkung anpassen. • über dem Höchst- wert Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 354 = 3/4: Änderung der Umrichter- • daten r0949 = 5: Beim Wiederanlauf wurde • ein Cloning über eine SD-Karte durch- geführt. r0949 = 10: Das vorherige Cloning • beim Wiederanlauf wurde abgebro- chen. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 355 - P2185 (obere Drehmomentschwelle 1) - P2186 (untere Drehmomentschwelle 1) - P2187 (obere Drehmomentschwelle 2) - P2188 (untere Drehmomentschwelle 2) - P2189 (obere Drehmomentschwelle 3) - P2190 (untere Drehmomentschwelle 3) - P2192 (Verzögerungszeit für zulässige Abweichung) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 356: Liste Der Warncodes
Überlastwarnung. Die Differenz zwischen Prüfen, ob die Lastschritte und Schockbeanspru- der Temperatur an Kühlkörper und IGBT- chungen innerhalb der festgelegten Grenzen liegt. Warnung wegen Tem- Sperrschicht überschreitet die Warngren- peraturanstieg an der zen. IGBT-Sperrschicht Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 357 • sen ist. Gegebenenfalls ändern. Mit P0626, P0627 und P0628 kann die Standar- • dübertemperatur geändert werden, wenn der Motor kein Standardmotor von SIEMENS ist. A535 Die Bremsenergie ist zu groß. Die Bremsenergie verringern. Überlast Bremswider- Der Bremswiderstand ist für den Anwen- Einen Bremswiderstand mit einer höheren Leistung...
Seite 358 Die PID-Selbstoptimierung (P2350) wurde Die Warnung wird ausgeblendet, sobald die PID- ausgewählt oder wird ausgeführt. Selbstoptimierung abgeschlossen ist. PID-Selbstoptimierung aktiv A952 Die Lastbedingungen am Motor kennzeich- Siehe F452. nen einen Bandausfall oder Mechanikaus- Warnung Lastüberwa- fall. chung Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 359: Technische Daten
Wenn die Eingangsspannung unter dem Bemessungswert liegt, ist Stromderating zulässig und die/das spannungsab- hängige Drehzahl/Drehmoment kann vermindert werden. Bevor Sie FSE (gefiltert) an einer IT-Stromversorgung betreiben, stellen Sie sicher, dass die Schraube für das EMC- Filter entfernt wurde. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 360: Überlastfähigkeit
276 338 387 475 457 leistung (w) 1-phasige 230-Volt-Wechselstromumrichter Baugröße FSAA/FSAB (kW) 0,12 0,25 0,37 0,55 0,75 1,1 1,5 2,2 Bemessungs- leistung (hp) 0,17 0,33 0,75 1,5 2 Maximale Verlust- leistung (w) Bei voll ausgelastetem E/A Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 361: Ausgangsstromderating Bei Verschiedenen Pwm-Frequenzen Und Umgebungslufttemperaturen
38,3 27,0 18,9 31,5 22,5 15,8 22 (HO) 45,0 40,5 22,5 45,0 40,5 22,5 38,3 27,0 18,9 31,5 22,5 15,8 30 (LO) 60,0 53,0 30,0 60,0 53,0 30,0 51,0 36,0 25,2 42,0 30,0 21,0 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 362 60 °C 40 °C 50 °C 60 °C 40 °C 50 °C 60 °C 40 °C 50 °C 60 °C AA/AB 0,12 AA/AB 0,25 AA/AB 0,37 AA/AB 0,55 AA/AB 0,75 13,6 13,6 13,6 13,6 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 363: Motorregelung
)/5,7 (4,5 Befestigungs- Schaltschranktafel-Einbau (FSAA bis FSE) • methoden (Befestigung in Durchstecktechnik FSB bis FSE) • Nur verfügbar für die 3-phasigen 400-Volt-Wechselstromumrichter. Tiefe des Flat Plate-Umrichters (nur Modell mit 400 V / 0,75 kW) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 364: Umgebungsbedingungen
Transport in der Transportverpackung gemäß EN 60721-3-2 Klasse 2M3 Vibration während des Betriebs gemäß EN 60721-3-3 Klasse 3M2 Betriebshöhe Bis 4000 m über NN 1000 m bis 4000 m: Ausgangsstromderating 2000 m bis 4000 m: Eingangsspannungderating Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 365 Seite: 0 mm Normen Europäische Niederspannungsrichtlinie Die Produktreihe SINAMICS V20 und SINAMICS V20 Smart Access erfüllen die Anforderungen der Niederspannungsrichtlinie 2006/95/EG einschließlich Ergänzung durch Richtlinie 98/68/EWG. Die Geräte sind bezüglich der Einhaltung folgender Normen zertifiziert: EN 61800-5-1 - Halbleiter-Stromrichter - Allgemeine Anforderungen und netzgeführte Stromrichter Europäische EMV-Richtlinie...
Seite 366 Klasse A eingestuft. Sie ist für den Einsatz in industriellen Anwendungen vorgesehen und wurde nicht für den Einsatz in Wohnbereichen ausgelegt. Die Produkte SINAMICS V20 FSAA und FSAB wurden als Geräte der Klasse B eingestuft und sind sowohl für industrielle Anwendungen als auch für den Einsatz in Wohnbereichen vorgesehen.
Seite 367: B Optionen Und Ersatzteile
Schnittstellenmodul einbauen möchten, entfernen Sie die abnehmbare transparente Abdeckung vorsichtig von Hand. Es wird empfohlen, die Abdeckung an einem sicheren Ort aufzubewahren und wieder anzubringen, wenn der Erweiterungs-Port nicht verwendet wird. B.1.1 Parameterlader Artikelnummer: 6SL3255-0VE00-0UA1 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 368: Außenmaße (Mm)
Das Aufladen der Batterie oder das direkte Verbinden des Pluspols (+) mit dem Minuspol (- ) kann zu Undichtigkeiten, Wärmeentwicklung, Feuer und sogar zur Explosion führen. • Die Akkus dürfen nicht aufgeladen werden. • Batterien dürfen nicht zusammen mit Metallobjekten wie z. B. Halsketten gelagert und/oder transportiert werden. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 369: Anschluss Des Parameterladers Am Umrichter
Parameterlader anschließen, um bei einem Ausfall der Netzversorgung die Datenübertragung durchzuführen. Kann der Umrichter über den Netzanschluss mit Strom versorgt werden, muss der Parameterlader nicht über die Batterien oder über ein Micro USB-Kabel mit Strom versorgt werden. Anschluss des Parameterladers am Umrichter Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 370: Verwendung Von Memory Cards Anderer Hersteller
1. Bringen Sie das Optionsmodul am Umrichter an. 2. Schalten Sie den Umrichter ein. 3. Legen Sie die Kate in das Optionsmodul ein. 4. Legen Sie P0003 (Bedienerzugriffsebene) = 3 fest. 5. Legen Sie P0010 (Inbetriebnahmeparameter) = 30 fest. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 371: Übertragung Von Daten Von Der Sd-Karte An Den Umrichter
1. Bringen Sie das Optionsmodul an dem eingeschalteten Umrichter an. 2. Legen Sie die Kate in das Optionsmodul ein. 3. Legen Sie P0003 (Bedienerzugriffsebene) = 3 fest. 4. Legen Sie P0010 (Inbetriebnahmeparameter) = 30 fest. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 372: Externes Bop Und Bop-Schnittstellenmodul
Das externe BOP dient zur Fernsteuerung des Umrichters. Bei Montage an einer geeigneten Schaltschranktür kann das BOP die Gehäuseschutzart UL/cUL Typ 1 erreichen. Komponenten ● Externes BOP ● 4 x M3-Schrauben Typenschild Das Typenschild des externen BOP befindet sich an der Rückseite des BOP. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 373 Optionen und Ersatzteile B.1 Optionen Panelanordnung SINAMICS V20 unterstützt ein externes BOP zur Fernsteuerung des Umrichters. Das externe BOP stellt über ein optionales BOP-Schnittstellenmodul die Verbindung zum Umrichter her. Funktion der Tasten Taste Beschreibung Stoppt den Umrichter Die Taste hat die gleiche Funktion wie die Taste am integrierten BOP.
Seite 374 Umrichter im Inbetriebnahmemodus befindet. Beim Einschalten des Umrichters werden an dem mit dem Umrichter verbundenen externen BOP erst "BOP.20" (BOP für SINAMICS V20) und dann die Firmware-Version des BOP angezeigt. Anschließend werden automatisch die Baudrate und die USS- Kommunikationsadresse des Umrichters erkannt.
Seite 375 Fernsteuerung des Umrichters über das externe BOP verwendet werden. Das Modul verfügt über eine Kommunikationsschnittstelle für den Anschluss des externen BOP an den Umrichter sowie einen Steckverbinder für den Anschluss an den Erweiterungsport des Umrichters. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 376 Optionen und Ersatzteile B.1 Optionen Außenmaße (mm) Montage (SINAMICS V20 + BOP-Schnittstellenmodul + externes BOP) Hinweis Die Verbindung des BOP-Schnittstellenmoduls mit dem externen BOP ist nur dann erforderlich, wenn Sie den Betrieb des Umrichters entfernt mithilfe des externen BOP steuern möchten. Das BOP-Schnittstellenmodul muss mit einem Anzugsdrehmoment von 1,5 Nm (Toleranz: ±...
Seite 377 Optionen und Ersatzteile B.1 Optionen Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 378: Widerstandsbremsmodul
Steuerknebel ausgewählte Lastspiel beschränkt. Montageausrichtung Das Widerstandsbremsungsmodul muss in der Ausrichtung installiert werden, die im folgenden Diagramm dargestellt ist. Das heißt, die offenen Steckplätze müssen immer direkt nach oben weisen, um eine adäquate Kühlung sicherzustellen. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 379: Empfohlene Kabelquerschnitte
Es ist sehr wichtig sicherzustellen, dass die Polarität der Zwischenkreisverbindungen zwischen dem Umrichter und dem Widerstandsbremsmodul korrekt ist. Wenn die Polarität der Anschlüsse der Gleichstromklemmen umgekehrt wird, kann dies zur Zerstörung des Umrichters und des Moduls führen. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 380: Status-Leds
- 10 °C bis 40 °C: ohne Derating 40 °C bis 50 °C: mit Derating Maximaler Dauerbemessungsstrom bei 50 ℃ 8,0 A 1,5 A Umgebungslufttemperatur Außenmaße (H x B x T) 150 x 90 x 88 (mm) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 381: Bremswiderstand
B.1.4 Bremswiderstand WARNUNG Bedingungen für den Betrieb Stellen Sie sicher, dass der an den SINAMICS V20 anzuschließende Widerstand für die erforderliche Leistungsableitung ausgelegt ist. Alle geltenden Vorschriften bezüglich der Installation, Verwendung und Sicherheit von Hochspannungsanlagen müssen befolgt werden. Wenn der Umrichter bereits verwendet wird, trennen Sie die Hauptstromversorgung und warten Sie mindestens fünf Minuten, bis die Kondensatoren sich entladen haben, bevor Sie...
Seite 382 68 Ω 450 V 4BC11-2BA0 1,5 kW 2,2 kW 3 kW 6SE6400- 250 W 4,5 kW 39 Ω 450 V 4BC12-5CA0 * Alle oben aufgeführten Widerstände sind für ein maximales Lastspiel von 5 % bemessen. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 383: Einbau
E221095 (Gino) E219022 (Block) Einbau Für 3-phasige 400-Volt-Wechselstromumrichter FSA bis FSD Die Widerstände können in senkrechter oder waagrechter Stellung und auf einer hitzebeständigen Oberfläche montiert werden. Es müssen die nachstehend gezeigten Mindestabstände eingehalten werden: Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 384: Befestigungsmaße
Freiraum verbleiben, um einen ungehinderten Luftstrom zu gewährleisten. Befestigungsmaße Artikelnummer Maße (mm) Gewicht Widerstand (kg) 3-phasige 400-Volt-Wechselstromumrichter 6SL3201-0BE14- 1,48 3AA0 6SL3201-0BE21- 1,80 0AA0 6SL3201-0BE21- 2,73 8AA0 6SL3201-0BE23- 6,20 8AA0 6SE6400-4BD21- 2DA0 1-phasige 230-Volt-Wechselstromumrichter 6SE6400-... 4BC05-0AA0 43,5 4BC11-2BA0 43,5 4BC12-5CA0 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 385: Anschluss
Setzen Sie für Umrichter der Baugröße D den Parameter P1237 auf 1, um die Bremswiderstandsfunktion zu aktivieren. Verwenden Sie für andere Baugrößen das Widerstandsbremsungsmodul, um die Einschaltdauer von 5 % auszuwählen. Hinweis Zusätzliche PE-Klemme Einige Widerstände verfügen über einen zusätzlichen PE-Anschluss auf dem Gehäuse. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 386: Netzdrossel
Kommutierungseinbrüche zu überbrücken. Sie können auch die Auswirkungen von Oberwellen auf den Umrichter und die Netzversorgung reduzieren. Die größeren Netzdrosseln für die 230-V-Varianten verfügen über seitliche Montagehalterungen, die eine Reihenmontage ermöglichen (siehe folgendes Diagramm). Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 387 200 V bis 240 V 8,1 A 0,55 kW 0,75 kW 1,1 kW 6SE6400-3CC02-6BB3 200 V bis 240 V 22,8 A 1,5 kW 2,2 kW 3 kW 6SE6400-3CC03-5CB3 200 V bis 240 V 29,5 A Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 388 Optionen und Ersatzteile B.1 Optionen Verbinden der Netzdrossel mit dem Umrichter Das folgende Bild nimmt die Netzdrosseln für die 230-V-Umrichtervarianten als Beispiel. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 389 Für 3-phasige 400-Volt-Wechselstromumrichter FSA bis FSD Artikelnummer Maße (mm) Gewicht Befestigungsschraube Leitungsquer- (kg) schnitt (mm 6SL3203-... Größe Anzugsdreh- moment (Nm) 0CE13-2AA0 1,10 M4 (4) 0CE21-0AA0 2,10 M4 (4) 0CE21-8AA0 2,95 M5 (4) 0CE23-8AA0 7,80 M5 (4) 16,0 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 390 Optionen und Ersatzteile B.1 Optionen Für 3-phasige 400-Volt-Wechselstromumrichter FSE Artikelnum- Elektrische Kenndaten Gesamtmaße Befestigungsmaße (mm) Befestigungs- (mm) schraube wicht (kg) 6SL3203-... Spannung (V) Strom (A) 0CJ24-5AA0 380 bis 480 4 x M8 (13 0CD25-3AA0 1-phasige 230-Volt-Wechselstromumrichter Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 391 Leitungsquer- (kg) schnitt (mm 6SE6400-... Größe Anzugsdreh- Min. Max. moment (Nm) 3CC00-4AB3 75,5 M4 (2) 3CC01-0AB3 75,5 M4 (2) 3CC02-6BB3 M4 (4) (233*) 3CC03-5CB3 M5 (4) 2,25 (280*) (50/80*) * Höhe mit seitlicher Montagehalterung Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 392: Ausgangsdrossel
200 V bis 480 V 45,0 A 22 kW 6SE6400-3TC05-4DD0 200 V bis 480 V 68,0 A 1-phasige 230-Volt-Wechselstromumrichter FSAA/FSAB 0,12 kW 6SE6400-3TC00-4AD3 200 V bis 240 V 4,0 A 0,25 kW 0,37 kW 0,55 kW 0,75 kW Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 393: Verbinden Der Ausgangsdrossel Mit Dem Umrichter
200 V bis 480 V 10,4 A 1,5 kW 2,2 kW 3 kW 6SE6400-3TC03-2CD3 200 V bis 480 V 26,0 A Verbinden der Ausgangsdrossel mit dem Umrichter Das folgende Bild nimmt die Ausgangsdrosseln für die 230-V-Umrichtervarianten als Beispiel. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 394 Gewicht Befestigungsschraube Leitungsquer- (kg) schnitt (mm 6SL3202-... Größe Anzugsdreh- moment (Nm) 0AE16-1CA0 72,5 56,5 M4 (4) 0AE18-8CA0 72,5 56,5 M4 (4) 0AE21-8CA0 80,5 10,1 M5 (4) 10,0 0AE23-8CA0 114,7 84,7 11,2 M5 (4) 16,0 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 395 380 bis 480 3,5 bis 4,0 M5 16,1 1-phasige 230-Volt-Wechselstromumrichter Artikelnummer Maße (mm) Gewicht Befestigungsschraube Leitungsquerschnitt (kg) 6SE6400-... Größe Anzugsdreh- Min. Max. moment (Nm) 3TC00-4AD3 75,5 M4 (4) 3TC01-0BD3 M4 (4) 3TC03-2CD3 M4 (4) 2,25 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 396: Externer Netzfilter Klasse B
Um die Anforderungen nach EN 61800-3, Kategorie C1/C2 (Pegel entspricht EN 55011, Klasse B/A1) für gestrahlte und leitungsgeführte Störaussendungen zu erfüllen, sind die nachstehend gezeigten externen Netzfilter für die SINAMICS V20 Umrichter erforderlich (gefilterte und ungefilterte 400-Volt-Modelle sowie ungefilterte 230-Volt-Modelle). In diesem Fall kann nur ein geschirmter Leitungsabgang verwendet werden, und die maximale Leitungslänge beträgt 25 m für die 400-Volt-Modelle bzw.
Seite 397 200 V bis 240 V 26 A 1,5 kW 2,2 kW 3 kW Siemens empfiehlt die Verwendung des Netzfilter des Typs "EPCOS B84113H000 G136" (oder gleichwertig). Einbau Hinweise zur EMV-kompatiblen Installation der externen Netzfilter finden Sie im Abschnitt "EMV-konforme Installation (Seite 44)".
Seite 398 0BE17-7BA0 6SL3203- M4 (4) 1,5 bis 1,8 0BE21-8BA0 6SL3203- M4 (4) 2,0 bis 2,3 16,0 0BE23-8BA0 6SL3203- M6 (4) 16,0 50,0 0BE27-5BA0 1-phasige 230-Volt-Wechselstromumrichter 6SL3203- 43,5 M5 (4) 0BB21-8VA0 6SE6400- 50,5 M5 (4) 2FL02-6BB0 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 399: Schirmanschlusssätze
② 3 × Kabelschirmklemmen ③ 4 x M4-Schrauben (Anzugsdrehmo- ment: 1,8 Nm ± 10 %) ① Artikelnummer: 6SL3266-1AA00-0VA0 Abschirmplatte ② 3 × Kabelschirmklemmen ③ 4 x M4-Schrauben (Anzugsdrehmo- ment: 1,8 Nm ± 10 %) Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 400 In Anwendungsbereichen mit "Push-Through-Technologie" werden die beiden M5-Schrauben und Muttern (Anzugs- drehmoment: 2,5 Nm ± 10 %) anstelle der zwei M4-Schrauben (" " in der Abbildung) zum Befestigen der Abschirm- platte am Umrichter benötigt. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 401: Außenmaße (Mm)
Abschirmplatte von unten nach oben. Ziehen Sie dann die Schraube mit einem Anzugsdrehmoment von 1,8 Nm (Toleranz: ± 10 %) wieder an. ② Falten Sie die Kabelschirmklemme während des Um- richtereinbaus entsprechend dem Kabeldurchmesser. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 402 C oder D) von der Rückseite des Schaltschranks aus zu befestigen. Schraubenanzugsdrehmoment: M4 = 1,8 Nm ± 10 %; M5 = 2,5 Nm ± 10 % ② Falten Sie die Kabelschirmklemme während des Um- richtereinbaus entsprechend dem Kabeldurchmesser. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 403: Speicherkarte
B.1.11 Fehlerstrom-Schutzschalter (FI) Hinweis Der Umrichter SINAMICS V20 wurde für die Absicherung durch Sicherungen ausgelegt. Da durch den Umrichter im Schutzerdungsleiter jedoch ein Gleichstrom hervorgerufen werden kann, müssen, wenn im Netzwerk ein vorgeschalteter Fehlerstrom-Schutzschalter (FI) erforderlich ist, die folgenden Hinweise beachtet werden: •...
Seite 404 Sie können handelsübliche FI der Serie 5SM3 (siehe Tabelle) oder gleichwertig wählen. Der Buchstabe "k" in den FI-Typenbezeichnungen steht für FI mit Zeitverzögerung. 3-phasige SINAMICS V20 400-V-AC-Wechselrichter (gefiltert) FSB bis FSD können nicht an einem Fehlerstrom- Schutzschalter ohne integrierten Überstromschutz vom Typ B(k) 30 mA betrieben werden.
Seite 405: Adapter Für Din-Schienenmontage
Schaltschrank oder an einer DIN-Schiene angeboten. Wenn die Löcher in Ihrem Schaltschrank für die Baugröße A gebohrt wurden, können Sie zusätzliche Löcher nach den Umrissmaßen der Baugröße FSAA/FSAB bohren oder diese Option für die Montage verwenden. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 406 Optionen und Ersatzteile B.1 Optionen Umrissmaße und Bohrbild (mm) Komponenten: 2 x M4-Schrauben (Anzugsdrehmoment: 1,5 Nm ± 10 %; Länge: 6 mm bis 10 mm) Befestigung des Migrations-Anbausatzes am Umrichter ● Montage an Schaltschrankwand: Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 407 Optionen und Ersatzteile B.1 Optionen ● DIN-Schienenmontage: Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 408: B.1.14 Sinamics V20 Smart Access
Inbetriebnahme vorgesehen und kann daher nicht dauerhaft mit dem Umrichter verwendet werden. Weitere Informationen siehe Kapitel "Inbetriebnahme mit SINAMICS V20 Smart Access (Seite 139)". Tastenbeschreibung Mit der RESET-Taste an Ihrem SINAMICS V20 Smart Access können Sie die folgenden Funktionen ausführen: ● Grundlegende Aktualisierung (Seite 169) ● Zurücksetzen der WLAN-Konfiguration Weitere Informationen finden Sie in der Beschreibung weiter unten in diesem Handbuch.
Seite 409 Anbringen des SINAMICS V20 Smart Access am Umrichter Hinweis Voraussetzungen Vor dem Anbringen des SINAMICS V20 Smart Access-Moduls am V20 müssen Sie, wenn Sie die RS485-Kommunikation verwenden, auf dem BOP P2010[1] = 12 setzen. ACHTUNG Schäden am Modul durch unsachgemäßes Anbringen oder Entfernen Beim Anbringen oder Entfernen des SINAMICS V20 Smart Access-Moduls darf sich der Ein-Aus-Schalter nicht in der Stellung "ON"...
Seite 410 Sie die RESET-Taste gedrückt und schalten Sie das Modul ein, indem Sie den Schalter in die Stellung "ON" (Ein) schieben, und aktualisieren Sie dann die Firmware-Version des Moduls. Weitere Informationen zur Firmware-Aktualisierung finden Sie im Kapitel „Hochrüstung der Webanwendung und SINAMICS V20 Smart Access Firmware-Version (Seite 169)“. Umrichter SINAMICS V20...
Seite 411: Bedienerdokumentation
Pfeilsymbol ("A" in der Abbildung) am Lüfter zum Umrichter und nicht zum Gehäuse des Lüfters zeigt. Die Position des Lüfterkabelausgangs ("B") sowie die Montagerichtung und - position des Kabelsteckers ("C") reichen zum Anschluss des Lüfterkabels am Umrichter aus. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 412 Optionen und Ersatzteile B.2 Ersatzteile – Austauschlüfter Austausch des Lüfters bei Baugröße FSA Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 413 Optionen und Ersatzteile B.2 Ersatzteile – Austauschlüfter Austausch des Lüfters/der Lüfter bei Baugröße FSB, FSC oder FSD Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 414 Optionen und Ersatzteile B.2 Ersatzteile – Austauschlüfter Austausch der Lüfter bei Baugröße FSE Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 415: Allgemeine Lizenzbedingungen
For Resellers: In order to avoid infringements of the license conditions by the reseller or the buyer these instructions and license conditions and accompanying CD – if applicable - have to be forwarded to the buyers. 1) Siemens License Conditions General License Conditions for Software Products for Automation and Drives (2011-08-01) 1 Supply of Software to Licensee and Granting of Rights to use the Software 1.1 These General License Conditions shall exclusively apply to the delivery of Software for...
Seite 416 2.2 Floating License The Licensee shall be granted the non-exclusive right, transferable in accordance with Clause 5.3 and valid for an unlimited period of time, to install the SW on any desired number of the Licensee's hardware devices. The number of objects (for example, Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 417 E-SW to generate its own programs or data containing parts of the E-SW, the Licensee shall have the right, without having to pay any license fee, to copy and to use these parts of Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 418 RSW or parts thereof, in accordance with the relevant intended Type of Use and on the basis of the Siemens catalog valid at that time. In the event that the Licensee supplies the specified programs or data to third parties for their use, these parties shall be bound in writing to adhere to stipulations corresponding to those in Section 5, with respect to the R-SW parts contained therein.
Seite 419 In most cases, Siemens provides this information on or with the device. In case Siemens is technically unable to do so, you may request a copy of this information against payment of shipping and handling charges. Please send your request to the address provided at the end of this section.
Seite 420 1), 2), 3) LICENSE CONDITIONS AND COPYRIGHT NOTICES For detailed information about license conditions and copyright notices of the individual software mentioned in the above table, visit Siemens Service and Support Web site at https://support.industry.siemens.com/cs/ww/en/ps/13208. Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 421: Index
P1035[0...2], 248 P2849, 328 P1036[0...2], 249 P2854, 330 P1041[0...2], 249 P2859, 331 P1043[0...2], 250 P2864, 331 P1055[0...2], 250 P2940, 335 P1056[0...2], 250 P3351[0...2], 339 P1074[0...2], 251 P3852[0...2], 342 P1110[0...2], 254 P1113[0...2], 254 r0807.0, 234 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 422 P0703[0...2], 223 P2221[0...2], 305 P0704[0...2], 223 P2222[0...2], 305 P0712[0...2], 223 P2223[0...2], 305 P0713[0...2], 223 P2235[0...2], 305 P0719[0...2], 223 P2236[0...2], 306 P0727[0...2], 225 P2241[0...2], 306 P0731[0...2], 227 P2242[0...2], 306 P0732[0...2], 228 P2243[0...2], 307 P0840[0...2], 236 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 423 276 r0028, 196 r2018[0...7], 286 r0031, 196 r2110[0...3], 295 r0032, 197 r2224, 305 r2245, 307 r0035[0...2], 197 r0036, 197 r2250, 307 r0037[0...1], 197 r2260, 309 r0038, 197 r2262, 309 r0039, 197 r2266, 309 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 424 P0309[0...2], 212 P1093[0...2], 254 P0310[0...2], 212 P1094[0...2], 254 P0311[0...2], 212 P1101[0...2], 254 P0314[0...2], 212 P1120[0...2], 255 P0320[0...2], 213 P1121[0...2], 255 P0335[0...2], 213 P1130[0...2], 256 P0340[0...2], 213 P1131[0...2], 256 P0341[0...2], 214 P1132[0...2], 256 P0342[0...2], 215 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 425 P2216[0...2], 304 P1820[0...2, 277 P2231[0...2], 305 P1909[0...2], 278 P2240[0...2], 306 P2000[0...2], 280 P2247[0...2], 307 P2248[0...2], 307 P2001[0...2], 281 P2002[0...2], 282 P2360[0...2], 313 P2003[0...2], 282 P2361[0...2], 314 P2004[0...2], 282 P2362[0...2], 314 P2150[0...2], 297 P2365[0...2], 314 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 426 Liste der Warncodes, 356 Fangen, 121 Liste geänderter Parameter, 85 Freie Funktionsbausteine (FFB), 120 Frostschutz, 123 Kavitationsschutz, 130 Kondensationsschutz, 124 Mehrfachimpulsmodus, 114 Makros Modus hohe/geringe Überlast (HO/LO), 136 Anwendungsmakros, 77 Motor-Staging, 127 Verbindungsmakros, 65 Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...
Seite 427 BOP, 372 externes Netzfilter, 396 Fehlerstrom-Schutzschalter (FI), 404 Migrations-Anbausatz, 405 Netzdrossel, 386 Parameterlader, 368 RS485-Abschlusswiderstand, 403 Schirmanschlusssatz, 399 SINAMICS V20 Smart Access, 408 Speicherkarte, 403 Widerstandsbremsmodul, 378 Parameter BICO-Parameter, 189 C, C(1), C(30),U, T, 191 Datensatz, 187 Normale Parameterbearbeitung, 54...
Seite 428 Index Umrichter SINAMICS V20 Betriebsanleitung, 05/2017, A5E34560031-007...

Siemens SINAMICS V20 Betriebsanleitung

1 Grundlegende Sicherheitshinweise

2 Einführung

3 Mechanische Installation

4 Elektrische Installation

5 Inbetriebnahme über das Integrierte BOP

6 Inbetriebnahme mit SINAMICS V20 Smart Access

7 Kommunikation mit der PLC

8 Parameterliste

9 Störungen und Alarme

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Siemens SINAMICS V20

Inhaltszusammenfassung für Siemens SINAMICS V20
