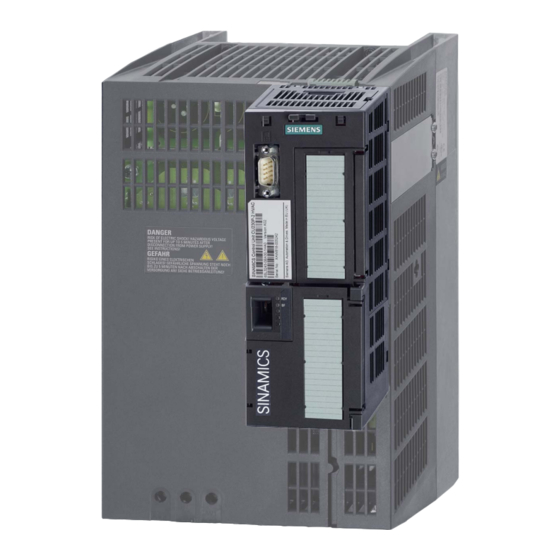

Siemens SINAMICS G120 Serie Anwendungsbeispiele

Kommunikation zwischen hmi und frequenzumrichter
Vorschau ausblenden Andere Handbücher für SINAMICS G120 Serie:

Werbung

Anwendungsbeispiel  04/2016
Kommunikation zwischen
HMI und Frequenzumrichter
Basic Panel, Comfort Panel, Runtime Advanced, SINAMICS G120
https://support.industry.siemens.com/cs/ww/de/view/109481157

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens SINAMICS G120 Serie

  • Seite 1 Anwendungsbeispiel  04/2016 Kommunikation zwischen HMI und Frequenzumrichter Basic Panel, Comfort Panel, Runtime Advanced, SINAMICS G120 https://support.industry.siemens.com/cs/ww/de/view/109481157...
  • Seite 2: Gewährleistung Und Haftung

    Anwendungsbeispiele jederzeit ohne Ankündigung durchzuführen. Bei Abweichungen zwischen den Vorschlägen in diesem Anwendungsbeispiel und anderen Siemens Publikationen, wie z. B. Katalogen, hat der Inhalt der anderen Dokumentation Vorrang. Für die in diesem Dokument enthaltenen Informationen übernehmen wir keine Gewähr.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Gewährleistung und Haftung ..................2 Aufgabe....................... 4 Übersicht ....................4 Lösung ........................ 5 Aufbau ....................5 Hard- und Software-Komponenten ............6 2.2.1 Gültigkeit....................6 2.2.2 Verwendete Komponenten ..............6 Grundlagen ......................7 Zugriff auf Umrichterparameter ............7 Funktionsweise ....................8 Fehlermeldungen anlegen..............
  • Seite 4: Aufgabe

    1 Aufgabe 1.1 Übersicht Aufgabe Übersicht Beschreibung der Automatisierungsaufgabe Dieses Applikationsbeispiel zeigt, wie die Kommunikation zwischen einem SIMATIC-HMI Panel und einem SINAMICS G120 ohne SIMATIC S7-Steuerung aufgebaut werden kann. Im folgenden Beispiel ist beschrieben wie Sie über ein SIMATIC-Panel den Umrichter Ein- und Ausschalten können, wie Sie einen Drehzahlsollwert vorgeben und sich den Drehzahlistwert auf dem Panel anzeigen lassen.
  • Seite 5: Lösung

    2 Lösung 2.1 Aufbau Lösung Aufbau Schema Abbildung 2-1 PROFINET IE Beispiel Sie wollen über das SIMATIC-Panel folgendes bewerkstelligen:  Warn- und Fehlermeldung über die Meldeanzeige anzeigen  Den Umrichter ein- und ausschalten  Einen Sollwert vorgeben  Den Istwert und den Status anzeigen Kommunikation HMI FU Beitrags-ID: 109481157, V1.0,...
  • Seite 6: Hard- Und Software-Komponenten

    2 Lösung 2.2 Hard- und Software-Komponenten Vorausgesetzte Kenntnisse Zur Umsetzung der in diesem Dokument beschriebenen Lösung werden grundlegende Kenntnisse in folgenden Bereichen vorausgesetzt.  Automatisierungstechnik  Inbetriebnahme des Frequenzumrichters SINAMICS G120 Hard- und Software-Komponenten 2.2.1 Gültigkeit Diese Applikation ist gültig für ...
  • Seite 7: Grundlagen

    3 Grundlagen 3.1 Zugriff auf Umrichterparameter Grundlagen Zugriff auf Umrichterparameter Der Zugriff auf Parameter im SINAMICS Antrieb erfolgt über HMI-Variablen mittels der S7-Kommunikation. Grundsätzlich kann auf alle Parameter zugegriffen werden. Ob ein Parameter über HMI-Direktzugriff geschrieben werden kann hängt davon ab, ob es ein Beobachtungsparameter (rxxxx) oder ein Einstellparameter (pxxxxx) ist und in welchem Betriebszustand sich der SINAMICS Antrieb befindet.
  • Seite 8: Funktionsweise

    XML Datei in ein Excel Format überführt werden. Dieses kann in eine Textliste ihres TIA Portal Projektes eingefügt werden. Mithilfe einer Analogmeldung des HMI wird die Fehler und Warnmeldung mit der Textliste verknüpft. Über eine Meldeanzeige wird diese im HMI dargestellt. Abbildung 4-1 Siemens Industry Online Support Datei Programm...
  • Seite 9: Konfiguration Und Projektierung Des Hmi Bediengerätes

    5 Konfiguration und Projektierung des HMI Bediengerätes 5.1 IP-Adresse am Panel einstellen Konfiguration und Projektierung des HMI Bediengerätes IP-Adresse am Panel einstellen Am TP900 Comfort muss eine Ethernet-Adresse konfiguriert werden. Dies geschieht über das „Control Panel“. In diesem können Sie unter „Transfer“ die Verbindungsart und deren Einstellungen konfigurieren.
  • Seite 10 5 Konfiguration und Projektierung des HMI Bediengerätes 5.1 IP-Adresse am Panel einstellen Aktion Stellen Sie die IP-Adresse ein. Beachten Sie, dass die Ethernet-Adressen des Panels und des Umrichters im gleichen Subnetz sind. Bestätigen Sie alle vorgenommenen Einstellungen mit OK. Kommunikation HMI FU Beitrags-ID: 109481157, V1.0, 04/2016...
  • Seite 11: Verbindung Im Hmi Projekt Erstellen

    5 Konfiguration und Projektierung des HMI Bediengerätes 5.2 Verbindung im HMI Projekt erstellen Verbindung im HMI Projekt erstellen Im SIMATIC WinCC (TIA Portal) müssen Sie eine SIMATIC S7 300/400 Verbindung projektieren. Der Frequenzumrichter wird als solche Station erkannt. Hierbei ist auf die Adresse des Bediengerätes, die Netzwerkkonfiguration und die Adresse der Steuerung, bzw.
  • Seite 12 5 Konfiguration und Projektierung des HMI Bediengerätes 5.2 Verbindung im HMI Projekt erstellen Aktion Konfigurieren Sie unter den „Parameter“ die Verbindungseinstellungen für das Bediengerät. Stellen Sie die Schnittstelle auf „ETHERNET“ ein. Stellen Sie die Ethernet-Adresse ein. Die Adresse muss dieselbe sein welche Sie in ihrem Bediengerät eingestellt haben.
  • Seite 13: Meldeanzeige Anlegen

    5 Konfiguration und Projektierung des HMI Bediengerätes 5.3 Meldeanzeige anlegen Meldeanzeige anlegen Tabelle 5-3 Aktion Um die Meldungen auf dem HMI anzeigen zu können, müssen Sie eine „Meldeanzeige“ in das gewünschte Bild einfügen. Um eine „Meldeanzeige“ einzufügen, ziehen Sie unter der Task Card „Werkzeuge“, in der Palette „Controls“, die Meldeanzeige per „drag &...
  • Seite 14: Sinamics Xml-Parser

    5 Konfiguration und Projektierung des HMI Bediengerätes 5.4 SINAMICS XML-Parser SINAMICS XML-Parser Industry Online Support finden Sie für ihre jeweilige Antriebskomponente und Firmware eine XML_Datei, welche Stör- und Warnmeldungen beinhaltet. Für die im Anwendungsbeispiel beschriebene SINAMICS Control Unit CU240E-2 PN-F Firmware-Version 4.7 finden Sie die Stör- und Warnmeldungen unter der Beitrags ID: 92554110.
  • Seite 15: Meldetext Projektieren

    5 Konfiguration und Projektierung des HMI Bediengerätes 5.5 Meldetext projektieren Meldetext projektieren Innerhalb des Meldetextes lässt sich beim Kommen einer Analogmeldung ein Prozesswert oder ein Eintrag aus einer Textliste in einer Meldeanzeige anzeigen. Weitere Informationen zum Projektieren von Meldungen und Alarmen in WinCC (TIA Portal) finden Sie unter der Beitrags-ID: 62121503 Tabelle 5-5...
  • Seite 16 5 Konfiguration und Projektierung des HMI Bediengerätes 5.5 Meldetext projektieren Aktion Wählen Sie aus dem Kontextmenü den Eintrag „Dynamischen Parameter (Variable) einfügen“. Es öffnet sich daraufhin ein Dialog für weitere Projektierung des dynamischen Parameters. Fahren Sie anschließend mit dem Abschnitt der gewählten Parameterart fort.
  • Seite 17 5 Konfiguration und Projektierung des HMI Bediengerätes 5.5 Meldetext projektieren Aktion Öffnen Sie die Klappliste unter „Format > Anzeigetyp“ und wählen Sie ein Anzeigeformat für die Prozessvariable aus. Hinweis Das Anzeigeformat muss vom Datentyp der Prozessvariablen unterstützt werden. Tragen Sie unter „Format > Länge“ eine Anzahl von Zeichen für die Darstellung Variable ein.
  • Seite 18 5 Konfiguration und Projektierung des HMI Bediengerätes 5.5 Meldetext projektieren Aktion Dynamischen Parameter (Textliste) einfügen Wählen Sie die vorhandene Textliste aus Kapitel aus. Deren Elemente/Einträge werden innerhalb des Meldetextes angezeigt. Wählen Sie die erstellte Textliste aus Kapitel aus. Mit der erstellten Textliste werden die Einträge der Textliste innerhalb des Meldetextes angezeigt.
  • Seite 19 5 Konfiguration und Projektierung des HMI Bediengerätes 5.5 Meldetext projektieren Aktion Wählen Sie die vorhandene Variable „warning number“ aus Kapitel für die Textliste aus. Bestätigen Sie die vorgenommenen Einstellungen mit einem Klick auf das Bestätigungssymbol. Hinweis: Wenn Sie eine Prozessvariable als Indexvariable verwenden muss die Erfassungsart dieser Prozessvariable auf „zyklisch fortlaufend“...
  • Seite 20: Parameterzugriff Im Hmi Projektieren

    5 Konfiguration und Projektierung des HMI Bediengerätes 5.6 Parameterzugriff im HMI projektieren Parameterzugriff im HMI projektieren In diesem Kapitel wird gezeigt wie Sie mittels des HMI auf folgende Variablen des Frequenzumrichters (CU240E-2 PN-F) zugreifen.  Drehzahlsollwert  Drehzahlistwert  Antrieb ein- und ausschalten Hierzu müssen die Variablen unter Zugriffsart auf „Absoluter Zugriff“...
  • Seite 21: Konfiguration Und Projektierung Antrieb

    6 Konfiguration und Projektierung Antrieb 6.1 Frequenzumrichter in das Projekt einfügen Konfiguration und Projektierung Antrieb Frequenzumrichter in das Projekt einfügen Ist das Optionspaket „Startdrive“ im Tia-Portal installiert, kann der G120 als neues Gerät hinzugefügt, konfiguriert und parametriert werden. Sie können ebenfalls den Frequenzumrichter mit STARTER plus SSP für 4.7 oder eine höhere Version projektieren.
  • Seite 22: Ethernet-Adresse Einstellen

    6 Konfiguration und Projektierung Antrieb 6.2 Ethernet-Adresse einstellen Ethernet-Adresse einstellen Um eine Verbindung über Ethernet herstellen zu können, müssen Sie dem SINAMICS Umrichter eine IP-Adresse vergeben. Beim SINAMICS gibt es hierzu folgende Möglichkeiten: Tabelle 6-2 Vorgehensweise Doppelklicken Sie im Menü „Online-Zugänge“ den Menübefehl „Erreichbare Teilnehmer“.
  • Seite 23: Inbetriebnahme-Assistent Durchführen

    6 Konfiguration und Projektierung Antrieb 6.3 Inbetriebnahme-Assistent durchführen Inbetriebnahme-Assistent durchführen Mit den Inbetriebnahme-Assistenten des Startdrives können Sie in kurzer Zeit die Inbetriebnahme durchführen. Startdrive unterstützt dabei eine Offline Inbetriebnahme im Projekt oder Online direkt auf dem Antriebsgerät. Nach der Offline Inbetriebnahme laden Sie die Projektierung vom PG/PC in das Gerät, bei der Online Inbetriebnahme laden Sie die Projektierung vom Antriebsgerät in Ihr Projekt.
  • Seite 24 6 Konfiguration und Projektierung Antrieb 6.3 Inbetriebnahme-Assistent durchführen Aktion Legen Sie die Steuerungs- und Regelungsart fest. Bestätigen Sie die Maske mit „Weiter“. Stellen Sie Sollwertquelle und Befehlsquelle ein. Als Telegramm wurde im Anwendungsbeispiel ein Freies Telegram[999] gewählt. Bestätigen Sie die Maske mit „Weiter“.
  • Seite 25 6 Konfiguration und Projektierung Antrieb 6.3 Inbetriebnahme-Assistent durchführen Aktion Die verwendete Motornorm ist „IEC-Motor 50Hz SI-Einheiten“ die Leistungsanwendung ist „Lastspiel mit hoher Überlast für Vectorantriebe“. Bestätigen Sie die Maske mit „Weiter“. Entnehmen Sie die Motor Daten dem Typenschild des Motors und tragen Sie diese im Motor-Dialog ein.
  • Seite 26 6 Konfiguration und Projektierung Antrieb 6.3 Inbetriebnahme-Assistent durchführen Aktion In der Maske „Wichtige Parameter“ können die Rampenzeiten, die Stromgrenze sowie Minimal- und Maximaldrehzahl angepasst werden. Bestätigen Sie die Maske mit „Weiter“. Geben Sie die Motoridentifizierung an. Bestätigen Sie die Maske mit „Weiter“. Kommunikation HMI FU Beitrags-ID: 109481157, V1.0,...
  • Seite 27 6 Konfiguration und Projektierung Antrieb 6.3 Inbetriebnahme-Assistent durchführen Aktion Bestätigen Sie mit der Zusammenfassung ihre vorgenommenen Einstellungen. Kommunikation HMI FU Beitrags-ID: 109481157, V1.0, 04/2016...
  • Seite 28: Einstellungen Am Umrichter Parametrieren

    6 Konfiguration und Projektierung Antrieb 6.4 Einstellungen am Umrichter parametrieren Einstellungen am Umrichter parametrieren Um die Einstellungen im Umrichter anzupassen, gehen Sie folgendermaßen vor: Tabelle 6-4 Aktion Setzen Sie folgende Einstellungen und Freigaben, damit der Umrichter Befehle über das Panel akzeptiert: - Setzen Sie beide Signalquellen für AUS2 (p0844 und p0845) auf 1: P0844 = 1 P0845 = 1...
  • Seite 29 6 Konfiguration und Projektierung Antrieb 6.4 Einstellungen am Umrichter parametrieren Aktion Stellen Sie die Parameter für die Sollwertvorgabe ein - Setzen Sie - P1016 = 1 (Direkte Anwahl des Drehzahlsollwertes) - P1070 = 1001 (Festsollwert 1 als Sollwert) - P1020 = 1 (Drehzahlfestsollwert-Auswahl, Bit 0) Kommunikation HMI FU Beitrags-ID: 109481157, V1.0,...
  • Seite 30: Bedienung Der Applikation

    7 Bedienung der Applikation 7.1 Inbetriebnahme des Beispielprojektes Bedienung der Applikation Bevor Sie die Projektierung in Betrieb nehmen, überprüfen Sie die Verdrahtung der Komponenten. Inbetriebnahme des Beispielprojektes Tabelle 7-1 Aktion Entpacken Sie die Datei „109481157_HMI_FU_CODE_v13.zip“ Starten Sie das TIA Portal. Dearchivieren Sie das Projekt „FrequencyConverter.zap13“.
  • Seite 31 7 Bedienung der Applikation 7.2 Bedienung des Beispielprojektes Abbildung 7-2 Tabelle 7-3 Aktion Über die EA-Felder und Schalter können Sie den Antrieb einschalten, eine Solldrehzahl sowie Drehrichtung vorgeben und sich die Istdrehzahl anzeigen lassen. Kommunikation HMI FU Beitrags-ID: 109481157, V1.0, 04/2016...
  • Seite 32: Weitere Hinweise, Tipps Und Tricks, Etc

    8 Weitere Hinweise, Tipps und Tricks, etc. Weitere Hinweise, Tipps und Tricks, etc. Busfehlerwarnung ausblenden Ein Busfehler wird nach der Projektierung angezeigt, da der Antrieb eine Steuerung als übergeordnetes Gerät erwartet. Sie können diese über den Parameter p2030 deaktivieren. Der Frequenzumrichter muss danach neu gestartet werden.
  • Seite 33: Alternative

    9 Alternative Alternative Antrieb mit zusätzlicher Steuerung betreiben Der Frequenzumrichter wird über Ethernet durch eine SPS angesteuert und überwacht. Die Steuerung gibt die relevanten Parameter an das Bediengerät weiter. Abbildung 9-1 PROFINET IE Kommunikation HMI FU Beitrags-ID: 109481157, V1.0, 04/2016...
  • Seite 34: Literaturhinweise

    10 Literaturhinweise Literaturhinweise Tabelle 10-1 Thema Siemens Industry Online Support https://support.industry.siemens.com Downloadseite des Beitrages https://support.industry.siemens.com/cs/ww/de/view/109481157 Historie Tabelle 11-1 Version Datum Änderung V1.0 04/2016 Erste Ausgabe Kommunikation HMI FU Beitrags-ID: 109481157, V1.0, 04/2016...
