TA "Electronic Gearbox" konfigurieren

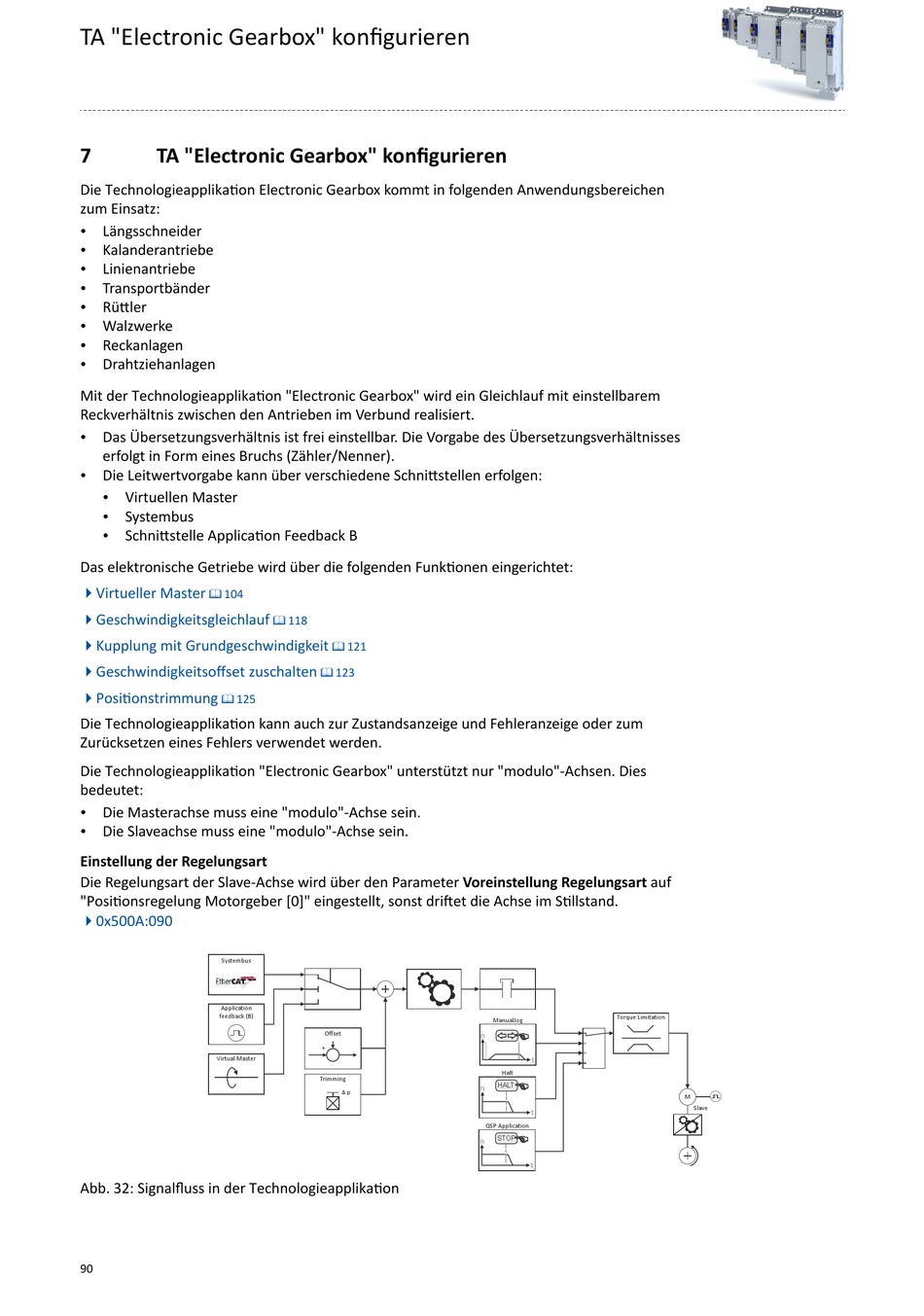

7 TA "Electronic Gearbox" konfigurieren
Die Technologieapplikation Electronic Gearbox kommt in folgenden Anwendungsbereichen
zum Einsatz:
Längsschneider
•
Kalanderantriebe
•
Linienantriebe
•
Transportbänder
•
Rüttler
•
Walzwerke
•
Reckanlagen
•
Drahtziehanlagen
•
Mit der Technologieapplikation "Electronic Gearbox" wird ein Gleichlauf mit einstellbarem
Reckverhältnis zwischen den Antrieben im Verbund realisiert.
Das Übersetzungsverhältnis ist frei einstellbar. Die Vorgabe des Übersetzungsverhältnisses
•
erfolgt in Form eines Bruchs (Zähler/Nenner).
Die Leitwertvorgabe kann über verschiedene Schnittstellen erfolgen:
•
Virtuellen Master
•
Systembus
•
Schnittstelle Application Feedback B
•
Das elektronische Getriebe wird über die folgenden Funktionen eingerichtet:
4Virtueller Master
^ 104
4Geschwindigkeitsgleichlauf
4Kupplung mit Grundgeschwindigkeit
4Geschwindigkeitsoffset zuschalten
4Positionstrimmung
^ 125
Die Technologieapplikation kann auch zur Zustandsanzeige und Fehleranzeige oder zum
Zurücksetzen eines Fehlers verwendet werden.
Die Technologieapplikation "Electronic Gearbox" unterstützt nur "modulo"-Achsen. Dies
bedeutet:
Die Masterachse muss eine "modulo"-Achse sein.
•
Die Slaveachse muss eine "modulo"-Achse sein.
•
Einstellung der Regelungsart
Die Regelungsart der Slave-Achse wird über den Parameter Voreinstellung Regelungsart auf
"Positionsregelung Motorgeber [0]" eingestellt, sonst driftet die Achse im Stillstand.
40x500A:090
Systembus
Application
feedback (B)
Virtual Master
Abb. 32: Signalfluss in der Technologieapplikation
90
^ 118
^ 121
^ 123
Offset
+
Trimming
∆ p
Torque Limitation
ManualJog
n
t
Halt
HALT
n
t
QSP Application
STOP
n
t
M
Slave
