Geschwindigkeitsgleichlauf - Lenze i950 Inbetriebnahme

TA "Electronic Gearbox" konfigurieren

Geschwindigkeitsgleichlauf

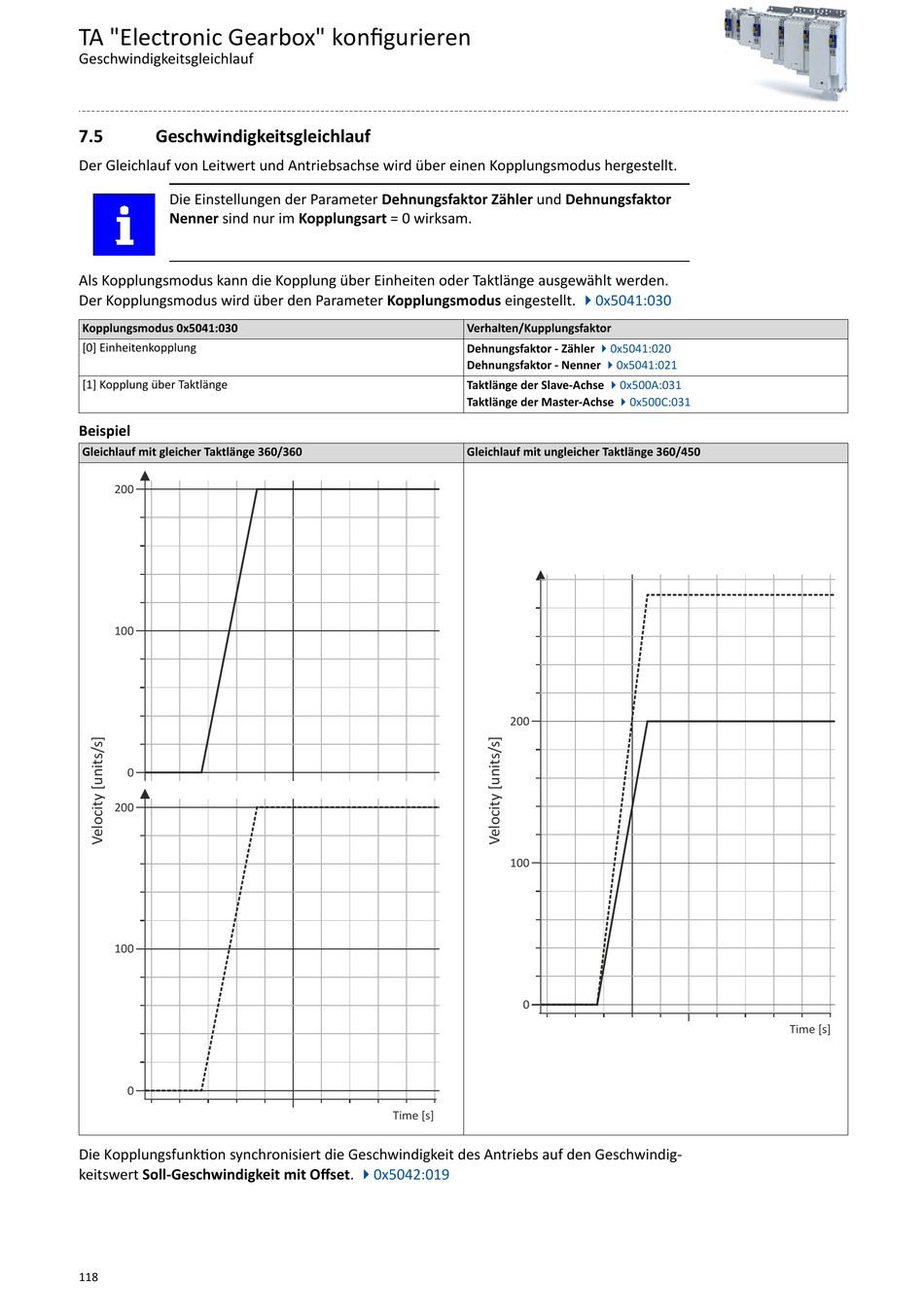

7.5 Geschwindigkeitsgleichlauf
Der Gleichlauf von Leitwert und Antriebsachse wird über einen Kopplungsmodus hergestellt.
Die Einstellungen der Parameter Dehnungsfaktor Zähler und Dehnungsfaktor
Nenner sind nur im Kopplungsart = 0 wirksam.
Als Kopplungsmodus kann die Kopplung über Einheiten oder Taktlänge ausgewählt werden.
Der Kopplungsmodus wird über den Parameter Kopplungsmodus eingestellt.
Kopplungsmodus 0x5041:030
[0] Einheitenkopplung
[1] Kopplung über Taktlänge
Beispiel
Gleichlauf mit gleicher Taktlänge 360/360
200
100
0
200
100
0
Die Kopplungsfunktion synchronisiert die Geschwindigkeit des Antriebs auf den Geschwindig-
keitswert Soll-Geschwindigkeit mit Offset.
118
Verhalten/Kupplungsfaktor
Dehnungsfaktor - Zähler
Dehnungsfaktor - Nenner
Taktlänge der Slave-Achse
Taktlänge der Master-Achse
Gleichlauf mit ungleicher Taktlänge 360/450
200
100
0
Time [s]
40x5042:019
40x5041:030
40x5041:020
40x5041:021
40x500A:031
40x500C:031
Time [s]
