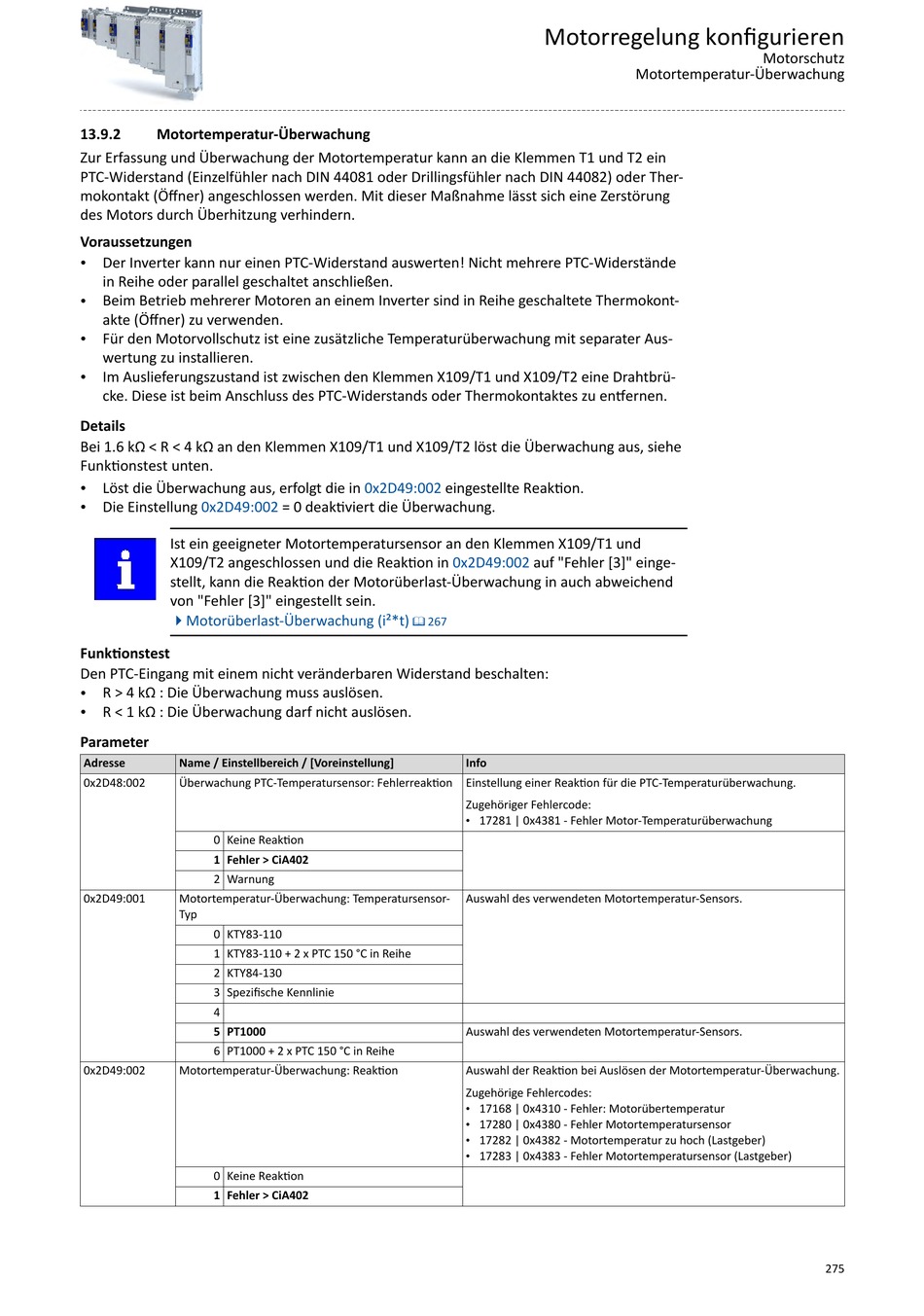

13.9.2 Motortemperatur-Überwachung
Zur Erfassung und Überwachung der Motortemperatur kann an die Klemmen T1 und T2 ein
PTC-Widerstand (Einzelfühler nach DIN 44081 oder Drillingsfühler nach DIN 44082) oder Ther-
mokontakt (Öffner) angeschlossen werden. Mit dieser Maßnahme lässt sich eine Zerstörung
des Motors durch Überhitzung verhindern.
Voraussetzungen
Der Inverter kann nur einen PTC-Widerstand auswerten! Nicht mehrere PTC-Widerstände
•
in Reihe oder parallel geschaltet anschließen.
Beim Betrieb mehrerer Motoren an einem Inverter sind in Reihe geschaltete Thermokont-
•
akte (Öffner) zu verwenden.
Für den Motorvollschutz ist eine zusätzliche Temperaturüberwachung mit separater Aus-
•
wertung zu installieren.
Im Auslieferungszustand ist zwischen den Klemmen X109/T1 und X109/T2 eine Drahtbrü-
•
cke. Diese ist beim Anschluss des PTC-Widerstands oder Thermokontaktes zu entfernen.
Details
Bei 1.6 kΩ < R < 4 kΩ an den Klemmen X109/T1 und X109/T2 löst die Überwachung aus, siehe
Funktionstest unten.
Löst die Überwachung aus, erfolgt die in
•
Die Einstellung 0x2D49:002
•
Ist ein geeigneter Motortemperatursensor an den Klemmen X109/T1 und
X109/T2 angeschlossen und die Reaktion in
stellt, kann die Reaktion der Motorüberlast-Überwachung in auch abweichend
von "Fehler [3]" eingestellt sein.
4Motorüberlast-Überwachung (i²*t)
Funktionstest
Den PTC-Eingang mit einem nicht veränderbaren Widerstand beschalten:
R > 4 kΩ : Die Überwachung muss auslösen.
•
R < 1 kΩ : Die Überwachung darf nicht auslösen.
•
Parameter
Adresse Name / Einstellbereich / [Voreinstellung]
0x2D48:002 Überwachung PTC-Temperatursensor: Fehlerreaktion Einstellung einer Reaktion für die PTC-Temperaturüberwachung.
0 Keine Reaktion
1 Fehler > CiA402
2 Warnung
0x2D49:001 Motortemperatur-Überwachung: Temperatursensor-
Typ
0 KTY83-110
1 KTY83-110 + 2 x PTC 150 °C in Reihe
2 KTY84-130
3 Spezifische Kennlinie
4
5 PT1000
6 PT1000 + 2 x PTC 150 °C in Reihe
0x2D49:002 Motortemperatur-Überwachung: Reaktion
0 Keine Reaktion
1 Fehler > CiA402
0x2D49:002 eingestellte Reaktion.
= 0 deaktiviert die Überwachung.
0x2D49:002
^ 267
Motorregelung konfigurieren
Motortemperatur-Überwachung
auf "Fehler [3]" einge-
Info
Zugehöriger Fehlercode:
• 17281 | 0x4381 - Fehler Motor-Temperaturüberwachung
Auswahl des verwendeten Motortemperatur-Sensors.
Auswahl des verwendeten Motortemperatur-Sensors.
Auswahl der Reaktion bei Auslösen der Motortemperatur-Überwachung.
Zugehörige Fehlercodes:
• 17168 | 0x4310 - Fehler: Motorübertemperatur
• 17280 | 0x4380 - Fehler Motortemperatursensor
• 17282 | 0x4382 - Motortemperatur zu hoch (Lastgeber)
• 17283 | 0x4383 - Fehler Motortemperatursensor (Lastgeber)
Motorschutz
