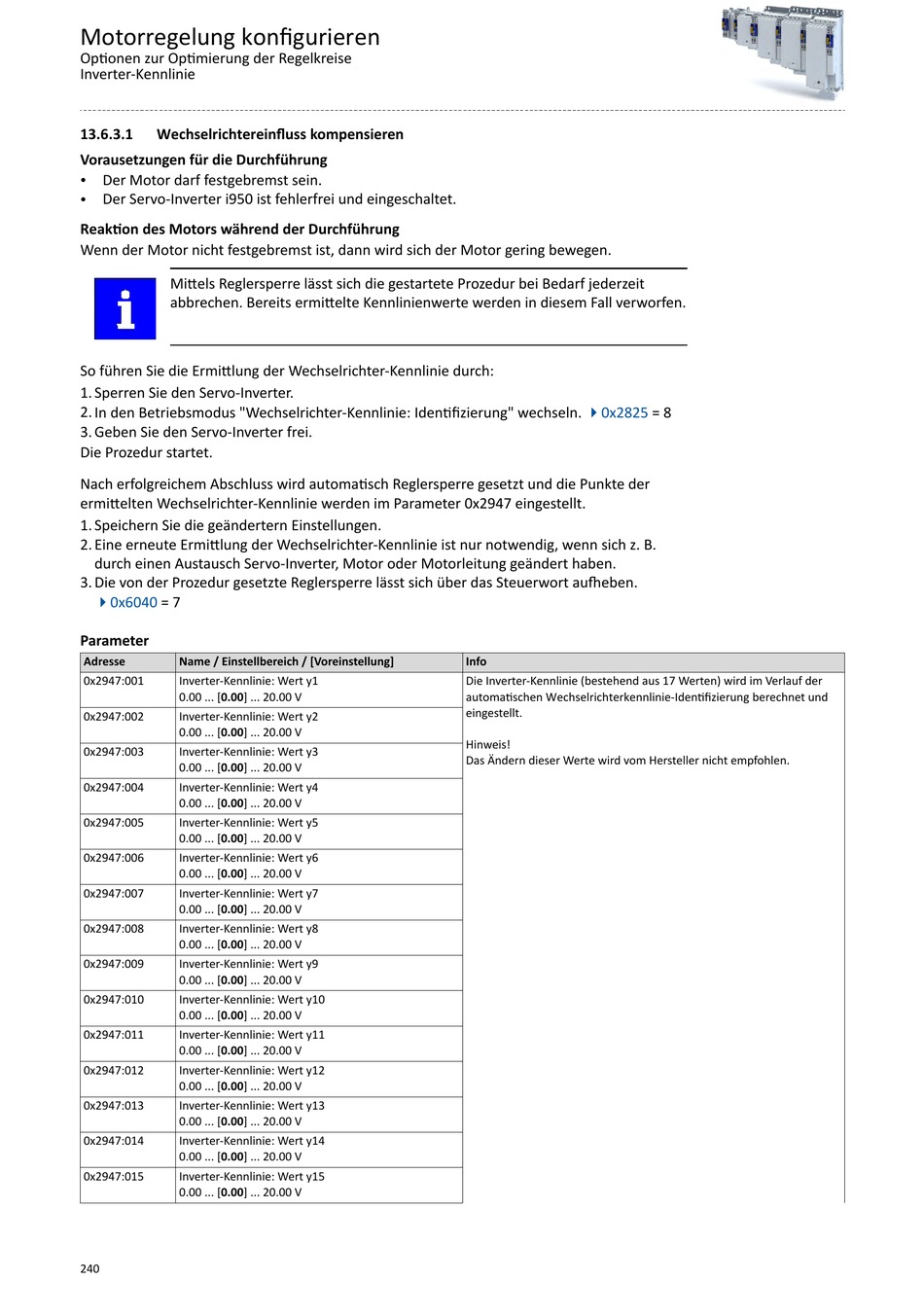

Motorregelung konfigurieren
Optionen zur Optimierung der Regelkreise
Inverter-Kennlinie
13.6.3.1

Wechselrichtereinfluss kompensieren

Vorausetzungen für die Durchführung
Der Motor darf festgebremst sein.
•
Der Servo-Inverter i950 ist fehlerfrei und eingeschaltet.
•
Reaktion des Motors während der Durchführung
Wenn der Motor nicht festgebremst ist, dann wird sich der Motor gering bewegen.
Mittels Reglersperre lässt sich die gestartete Prozedur bei Bedarf jederzeit
abbrechen. Bereits ermittelte Kennlinienwerte werden in diesem Fall verworfen.
So führen Sie die Ermittlung der Wechselrichter-Kennlinie durch:
1. Sperren Sie den Servo-Inverter.
2. In den Betriebsmodus "Wechselrichter-Kennlinie: Identifizierung" wechseln.
3. Geben Sie den Servo-Inverter frei.
Die Prozedur startet.
Nach erfolgreichem Abschluss wird automatisch Reglersperre gesetzt und die Punkte der
ermittelten Wechselrichter-Kennlinie werden im Parameter 0x2947 eingestellt.
1. Speichern Sie die geändertern Einstellungen.
2. Eine erneute Ermittlung der Wechselrichter-Kennlinie ist nur notwendig, wenn sich z. B.
durch einen Austausch Servo-Inverter, Motor oder Motorleitung geändert haben.
3. Die von der Prozedur gesetzte Reglersperre lässt sich über das Steuerwort aufheben.
= 7
40x6040
Parameter
Adresse Name / Einstellbereich / [Voreinstellung]
0x2947:001 Inverter-Kennlinie: Wert y1
0.00 ... [0.00] ... 20.00 V
0x2947:002 Inverter-Kennlinie: Wert y2
0.00 ... [0.00] ... 20.00 V
0x2947:003 Inverter-Kennlinie: Wert y3
0.00 ... [0.00] ... 20.00 V
0x2947:004 Inverter-Kennlinie: Wert y4
0.00 ... [0.00] ... 20.00 V
0x2947:005 Inverter-Kennlinie: Wert y5
0.00 ... [0.00] ... 20.00 V
0x2947:006 Inverter-Kennlinie: Wert y6
0.00 ... [0.00] ... 20.00 V
0x2947:007 Inverter-Kennlinie: Wert y7
0.00 ... [0.00] ... 20.00 V
0x2947:008 Inverter-Kennlinie: Wert y8
0.00 ... [0.00] ... 20.00 V
0x2947:009 Inverter-Kennlinie: Wert y9
0.00 ... [0.00] ... 20.00 V
0x2947:010 Inverter-Kennlinie: Wert y10
0.00 ... [0.00] ... 20.00 V
0x2947:011 Inverter-Kennlinie: Wert y11
0.00 ... [0.00] ... 20.00 V
0x2947:012 Inverter-Kennlinie: Wert y12
0.00 ... [0.00] ... 20.00 V
0x2947:013 Inverter-Kennlinie: Wert y13
0.00 ... [0.00] ... 20.00 V
0x2947:014 Inverter-Kennlinie: Wert y14
0.00 ... [0.00] ... 20.00 V
0x2947:015 Inverter-Kennlinie: Wert y15
0.00 ... [0.00] ... 20.00 V
240
40x2825
Info
Die Inverter-Kennlinie (bestehend aus 17 Werten) wird im Verlauf der
automatischen Wechselrichterkennlinie-Identifizierung berechnet und
eingestellt.
Hinweis!
Das Ändern dieser Werte wird vom Hersteller nicht empfohlen.
