4.10 Parametergruppe 13: Smart Logic

4.10.1 13-** Smart Logic

Smart Logic besteht aus frei definierbaren Verknüpfungen
und Vergleichern, die beispielsweise einem Digitaleingang
zugeordnet werden können, und einer Ablaufsteuerung
(Smart Logic Controller). Der SLC ist im Wesentlichen eine
Folge benutzerdefinierter Aktionen (siehe 13-52 SL-
4 4
Controller Aktion [x]), die ausgeführt werden, wenn das
zugehörige Ereignis (siehe 13-51 SL-Controller Ereignis [x])
als Wahr ermittelt wird.
Ereignisse und Aktionen sind paarweise verknüpft, die
verknüpfte Aktion wird also ausgeführt, wenn ein Ereignis
wahr ist. Danach wird das nächste Ereignis ausgewertet
und die zugehörige Aktion ausgeführt usw. Das jeweils
aktuelle Ereignis wird ausgewertet.
Ist das Ereignis False (Falsch), wird keine Aktion im SLC
ausgeführt.
Sie können 1 bis 20 Ereignisse und Aktionen program-
mieren.
Wenn das letzte Ereignis / die letzte Aktion durchgeführt
wurde, startet die Sequenz ausgehend von Ereignis/Aktion
[0] erneut.
Start
Ereignis 13-01
Stop
Ereignis 13-02
Zustand 4
Ereignis 4/
Aktion 4

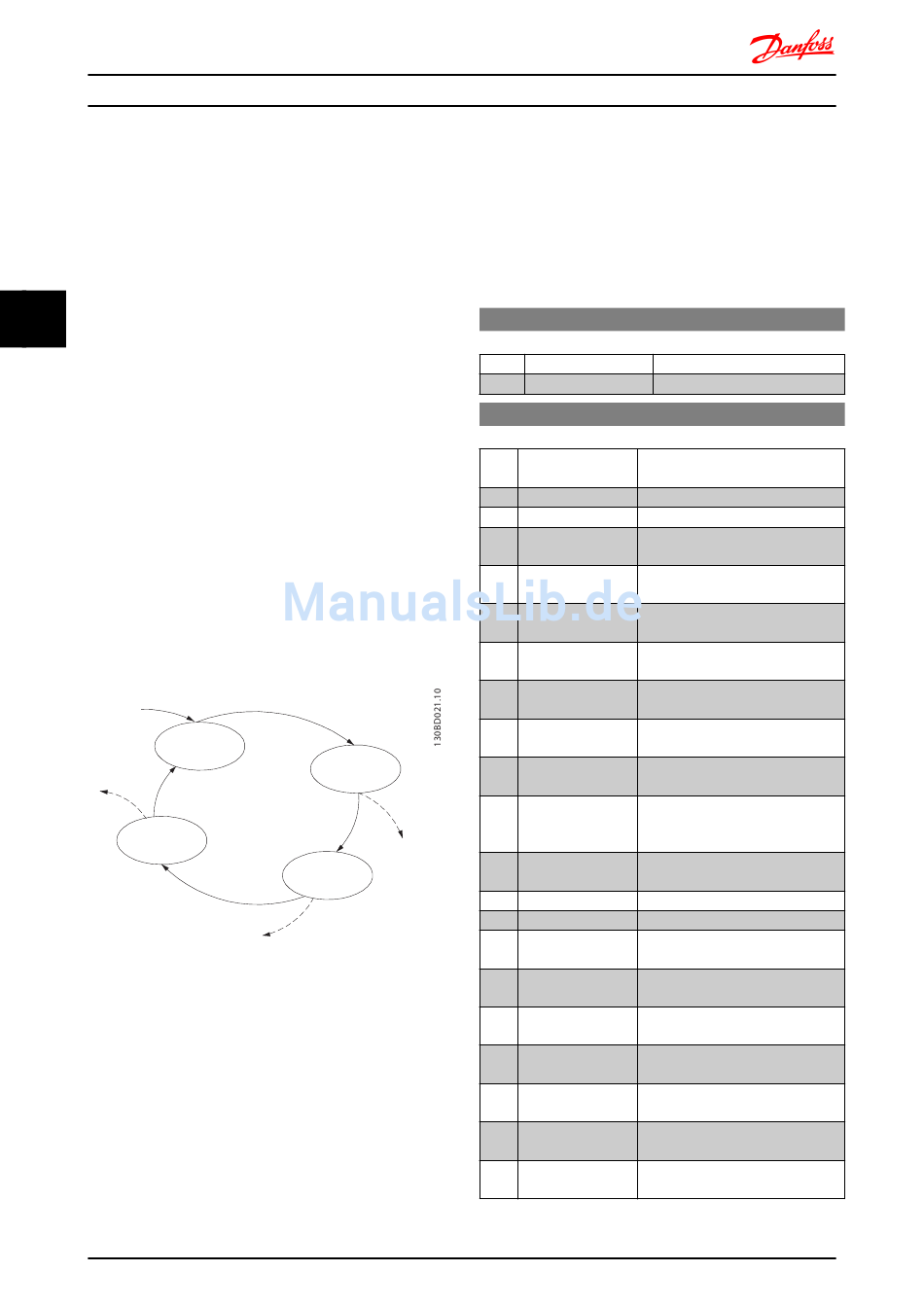

Abbildung 4.10 Beispiel mit drei Ereignissen/Aktionen
SLC starten und stoppen
Starten Sie den durch Auswahl von [1] Ein in 13-00 Smart
Logic Controller. Wenn Ereignis [0] als TRUE (WAHR)
ausgewertet wird, führt der SLC die nächste Aktion aus
und beginnt danach, das nächste Ereignis auszuwerten.
Der SLC stoppt, wenn das Stoppereignis (definiert in 13-02
SL-Controller Stopp) TRUE (WAHR) ist. Sie können den SLC
auch durch Auswahl von [0] Aus in 13-00 Smart Logic
Control stoppen.
42
VLT
Zustand 1
Ereignis 1/
Zustand 2
Aktion 1
Ereignis 2/
Aktion 2
Zustand 3
Ereignis 3/
Aktion 3
Stop
Ereignis 13-02
MG02C603 - VLT
®
Micro Drive FC 51 Programmierungshandbuch
Wahl von [1] Reset in 13-03 SLC-Parameter initialisieren setzt
alle SLC-Parameter zurück und startet die Programmierung
erneut.
4.10.2 13-0* SL-Controller
Parameter zum Aktivieren und Definieren des Smart Logic
Controllers (LC Ablaufsteuerung).

13-00 Smart Logic Controller

Option:
[0] Anpassung aus
*
[1] On
13-01 SL-Controller Start
Option:
[0] Falsch
[1] Wahr
[2] Motor ein
[3] Im Bereich
[4] Ist=Sollwert
[7] Außerh.Stromber.
[8] Unter Min.-Strom
[9] Über Max.-Strom
[16] Warnung Übertemp. Ausführliche Beschreibung siehe
Stop
[17] Netzsp.auss.Bereich
Ereignis
13-02
[18] Reversierung
[19] Warnung
[20] Alarm (Abschaltung) Ein Alarm mit Abschaltung ist aktiv.
[21] Alarm (Absch.verrgl.) Ein Alarm mit Abschaltblockierung
[22] Vergleicher 0
[23] Vergleicher 1
[24] Vergleicher 2
[25] Vergleicher 3
[26] Logikregel 0
[27] Logikregel 1
®
ist eine eingetragene Marke von Danfoss.
Funktion:
Funktion ist deaktiviert.
SLC ist aktiv.
Funktion:
Definiert, bei welchem die Smart
Logic Control gestartet werden soll.
Gibt Falsch in die Logikregel ein.
Gibt Wahr in die Logikregel ein.
Ausführliche Beschreibung siehe
Parametergruppe 5-4* Relais [5].
Ausführliche Beschreibung siehe
Parametergruppe 5-4* Relais [7].
Ausführliche Beschreibung siehe
Parametergruppe 5-4* Relais [8].
Ausführliche Beschreibung siehe
Parametergruppe 5-4* Relais [12].
Ausführliche Beschreibung siehe
Parametergruppe 5-4* Relais [13].
Ausführliche Beschreibung siehe
Parametergruppe 5-4* Relais [14].
Parametergruppe 5-4* Relais [21].
Die Netzspannung liegt außerhalb
des vorgegebenen Spannungsbe-
reichs.
Ausführliche Beschreibung siehe
Parametergruppe 5-4* Relais [25].
Eine Warnung ist aktiv.
ist aktiv.
Verwendet das Ergebnis von
Vergleicher 0 in der Logikregel.
Verwendet das Ergebnis von
Vergleicher 1 in der Logikregel.
Verwendet das Ergebnis von
Vergleicher 2 in der Logikregel.
Verwendet das Ergebnis von
Vergleicher 3 in der Logikregel.
Verwendet das Ergebnis von
Logikregel 0 in der Logikregel.
Verwendet das Ergebnis von
Logikregel 1 in der Logikregel.
