Parameterbeschreibung

3.12 Parameter 13-** Smart Logic

Smart Logic besteht aus frei definierbaren Verknüpfungen
und Vergleichern, die beispielsweise einem Digitaleingang
zugeordnet werden können, und einer Ablaufsteuerung
(Smart Logic Controller). Der SLC ist im Wesentlichen eine
Folge benutzerdefinierter Aktionen (siehe
Parameter 13-52 SL-Controller Aktion [x]), die ausgeführt
werden, wenn das zugehörige Ereignis (siehe
Parameter 13-51 SL-Controller Ereignis [x]) als Wahr ermittelt
wird. Die Ereignisse und Aktionen sind nummeriert und
paarweise geordnet. Wenn also das erste Ereignis erfüllt ist
(d. h. WAHR ist), wird die erste Aktion ausgeführt. Danach
werden die Bedingungen des zweiten Ereignisses
ausgewertet, und wenn WAHR, wird die zweite Aktion
ausgeführt usw. Es wird jeweils nur ein Ereignis
ausgewertet. Ist das Ereignis FALSCH, wird während des
aktuellen Abtastintervalls keine Aktion (im SLC) ausgeführt
und es werden keine anderen Ereignisse ausgewertet. Das
bedeutet, wenn der SLC startet, wird bei jedem Abtastin-
tervall zuerst das erste Ereignis (und nur das erste)
ausgewertet. Nur wenn das erste Ereignis als TRUE (WAHR)
ausgewertet wird, führt der SLC die erste Aktion aus und
beginnt, das zweite Ereignis auszuwerten. Sie können 1 bis
20 Ereignisse und Aktionen programmieren.
Wenn das letzte Ereignis/die letzte Aktion ausgeführt
worden ist, startet die Sequenz ausgehend vom ersten

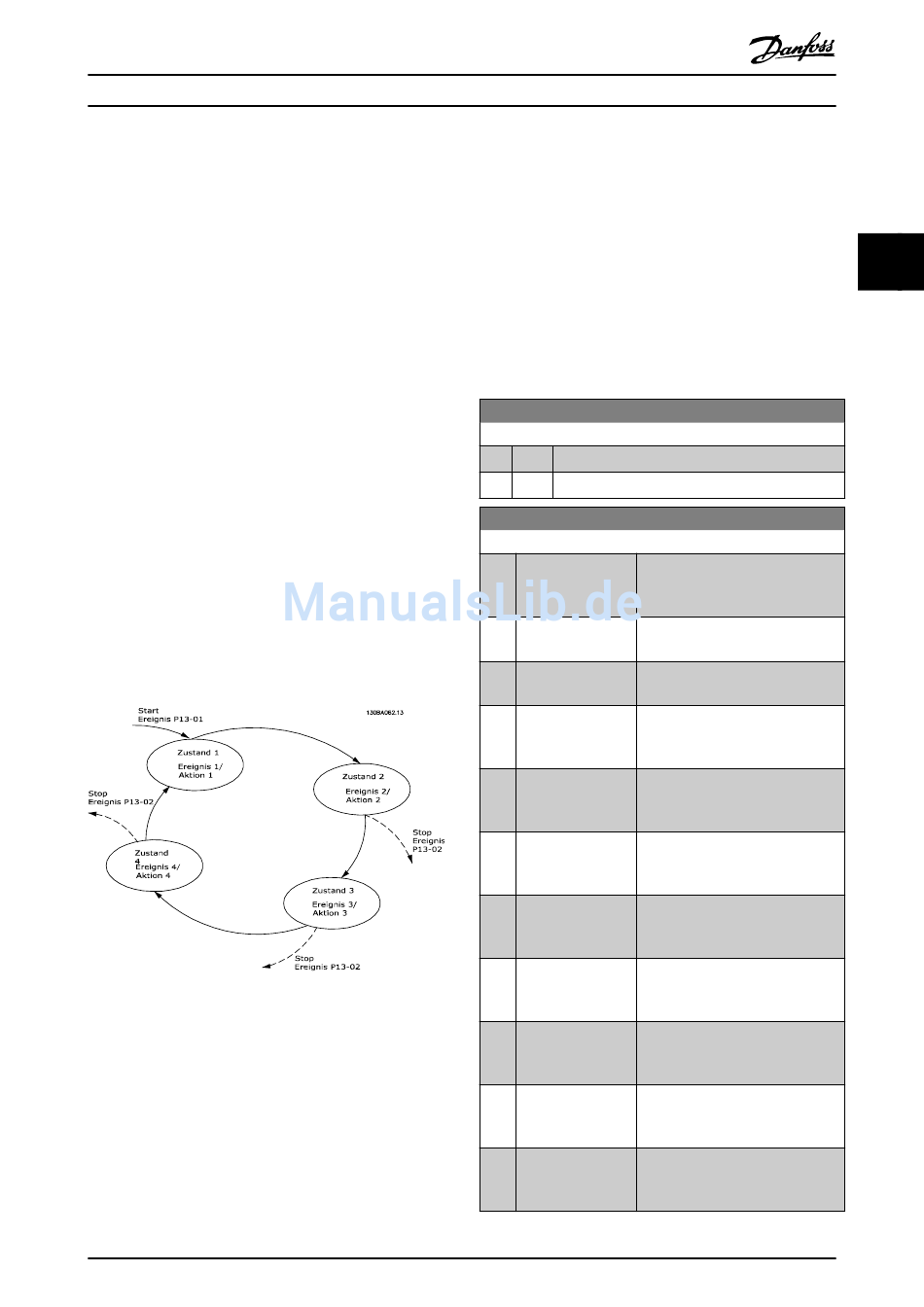

Ereignis/von der ersten Aktion erneut. Abbildung 3.36 zeigt
ein Beispiel mit 3 Ereignissen/Aktionen.
Abbildung 3.36 Smart Logic-Ereignisaktionen
Starten und Stoppen des SLC
Der SLC kann durch Auswahl von [1] Ein oder [0] Aus in
Parameter 13-00 Smart Logic Controller gestartet und
gestoppt werden. Der SLC startet immer in Zustand 0 (in
dem er das erste Ereignis auswertet). Der SLC startet, wenn
das Startereignis (definiert unter Parameter 13-01 SL-
Controller Start) als WAHR ausgewertet wird (vorausgesetzt,
dass [1] Ein unter Parameter 13-00 Smart Logic Controller
ausgewählt ist). Der SLC stoppt, wenn das Stoppereignis
(Parameter 13-02 SL-Controller Stopp) WAHR ist.
MG20O903
Programmierhandbuch
Parameter 13-03 SL-Parameter Initialisieren setzt alle SLC-
Parameter zurück und startet die Programmierung von
Neuem.
3.12.1 13-0*SL-Controller
Parameter zum Aktivieren und Definieren der Smart Logic
Control (SLC Ablaufsteuerung). Der Frequenzumrichter
führt die Logikfunktionen und Vergleicher immer im
Hintergrund aus. Dies ermöglicht getrennte Steuerung von
Digitaleingängen und -ausgängen.
13-00 Smart Logic Controller
Option:
[0] Aus
[1] Ein
13-01 SL-Controller Start
Option:
[0] FALSCH
[1] WAHR
[2] Motor ein
[3] Im Bereich
[4] Ist=Sollwert
[5] Moment.grenze
[6] Stromgrenze
[7] Außerh.Stromber.
[8] Unter Min.-Strom
[9] Über Max.-Strom
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
Funktion:
Deaktiviert den Smart Logic Controller.
Aktiviert den Smart Logic Controller.
Funktion:
Definiert, bei welchem Ereignis die
Smart Logic Control gestartet
werden soll.
Gibt den Festwert FALSE (FALSCH) in
die Logikregel ein.
Gibt den Festwert TRUE (WAHR) in
die Logikregel ein.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digita-
lausgänge.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digita-
lausgänge.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digita-
lausgänge.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digita-
lausgänge.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digita-
lausgänge.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digita-
lausgänge.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digita-
lausgänge.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digita-
lausgänge.
