Totzonen von Trigger- und Alarmpegeln

Trigger- und Alarmpegel weisen eine Totzone auf, durch die eine fälschliche Erkennung aufgrund von Rau-
schen verhindert wird.

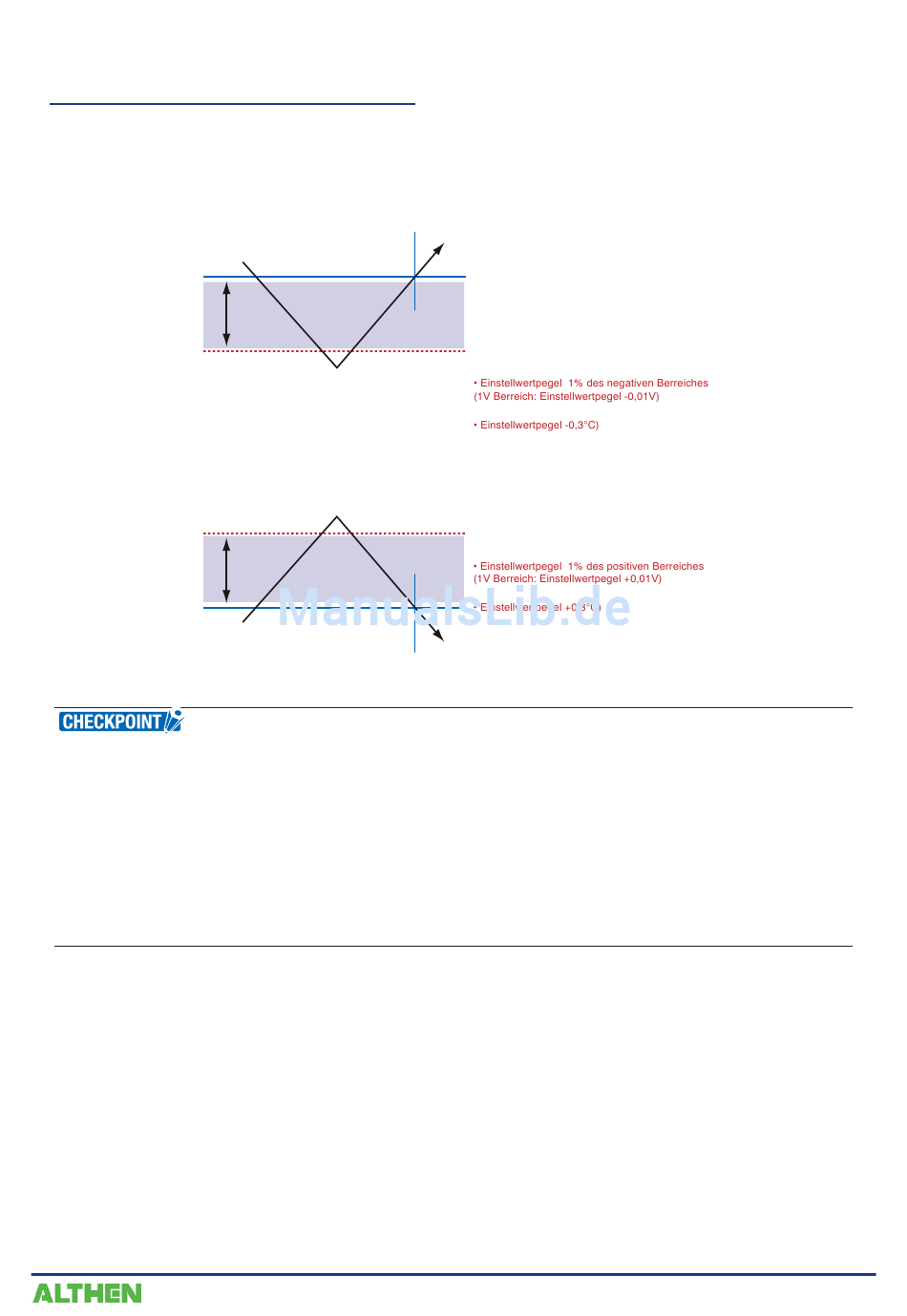

In der folgenden Abbildung ist die Totzone dargestellt.
< Modus: Steigend >
Trigger (Alarm) - Pegel
Totzonenpegel
< Modus: Fallend >
<Modus: Steigend>
Trigger (Alarm) - Pegel
•
Die Obergrenzen innerhalb das Modusbereichs und die Untergrenzen außerhalb des Modusbereichs sind
ebenfalls Totzonen.
•
Wenn der erkannte Alarm unterhalb des Totzonenbereichspegels absinkt, wird er gelöscht
(sofern der Alarm nicht gehalten wird).
<Beispiel> In der folgenden Abbildung ist bei der Messung von Temperaturen der freigegebene Pegel nach der
Erzeugung des Alarms dargestellt.
• „Steigend"-Einstellung: Einstellwert -0,3°C
• „Fallend"-Einstellung: Einstellwert +0,3 °C
•
Bei Impulsen ist keine Totzone vorhanden.
Trigger (Alarm) - Punkt
Totzonenpegel
<Spannung>
<Temperatur>
<Modus: Steigend>
<Spannung>
<Temperatur>
Trigger (Alarm) - Punkt
KAPITEL 3 Einstellungen und Messung
3-53
