KAPITEL 2 Kontrollen und Vorbereitung
2.12
Sicherheitsvorkehrungen bei der Durchführung von Messungen
Lesen Sie die folgenden Informationen sorgfältig durch, um Stromschläge oder Kurzschlüsse zu vermeiden.
•
Legen Sie zwischen dem Analogeingangsteil und der Haupteinheit oder zwischen Analogeingangskanälen keine
Spannung von 60 Vs-s oder darüber an.
•
Legen Sie keine Hochfrequenzsignale (50 Hz und darüber) mit einer hohen Spannung an die Eingänge des
Gerätes an.
•
Verwenden Sie in jedem Fall das als Standardzubehör mitgelieferte Netzteil. Der Nenn-Eingangsspannungsbereich
des Netzteils beträgt 100 bis 240 VAC und die Nennfrequenz 50/60 Hz. Verwenden Sie keine anderen
Spannungen.
•
Maximale Eingangsspannung
Wird an den Eingang eine höhere Spannung als vorgegeben angelegt, so wird das Halbleiterrelais im Ein-
gangsteil beschädigt.
Legen Sie an den Eingang auch kurzzeitig keine höhere Spannung als vorgegeben an.
< Zwischen der Plus- und Minusklemme (A) >
• Maximale Eingangsspannung:
< Zwischen Eingangskanal und Eingangskanal (B) >
Maximale Eingangsspannung:
Spannungsfestigkeit :
< Zwischen Eingangskanal und GND (C) >
Maximale Eingangsspannung:
Spannungsfestigkeit:
B
- + - +
•

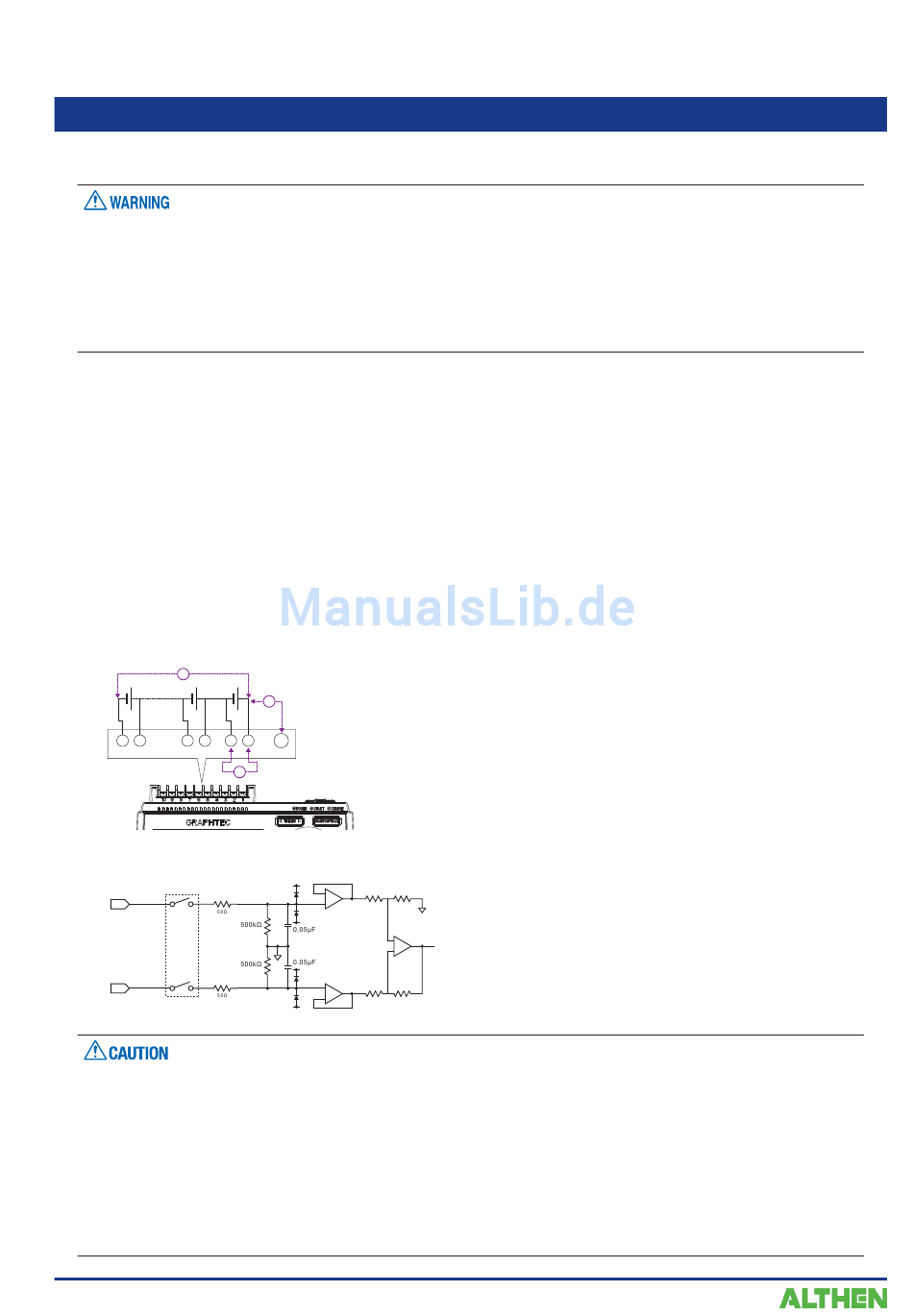

Stromlaufplan des Analogeingangs (Spannung, Thermoelemente)
+
-
Kanalumschaltrelais
Die Eingangsschaltung enthält Kondensatoren, um die Rauschunterdrückung zu verbessern.
Nach einer Spannungsmessung und dem Trennen der Leitungen von den Eingängen ist noch eine gewisse
Restladung vorhanden.
Schließen Sie vor einer weiteren Messung die Plus- und Minus-Klemme kurz, um die Selbstentladung zu ermöglichen.
Der GL240 enthält ein Abtastsystem.
Im off enen Zustand, bei dem keine Signale am Eingangsanschluss anliegen, können Messergebnisse durch Signale
aus anderen Kanälen beeinfl usst werden. Schalten Sie in einem solchen Fall den Eingang in den Einstellungen aus,
oder schließen Sie den Plus- und Minus-Anschluss kurz.
Bei Signalen, die korrekt am Eingang anliegen, werden die Messergebnisse nicht durch andere Kanäle beeinfl usst.
2-20
60 Vs-s (Bereich von 20 mV bis 1 V)
110Vs-s (Bereich von 2V bis 100V)
60Vs-s
350 Vs-s während 1 Minute
60Vs-s
350 Vs-s während 1 Minute
C
- +
GND
A
