KAPITEL 3 Einstellungen und Messung
Einstellungen für den drahtlosen Sensor GL100-WL: optional
An den GL240 kann der optionale drahtlose Sensor GL100-WL angeschlossen werden, dessen Daten über die
optionale WLAN-Einheit (B-568) empfangen werden können.
WLAN-Einstellungen siehe unter „(5) LAN-Einstellung" in „3.4 Einstellmenüs".
Zum Anschluss des GS-Sensors und des Eingangsmoduls/Adapters an den GL100-WL siehe das Benutzer-
handbuch des GL100.
Informationen zum Betrieb nach Anschluss der WLAN-Einheit siehe die Beschreibung oben unter „ ***** -Einstel-
lung".
* Die ***** stehen für die Abkürzung/Bezeichnung des Gerätemodells.

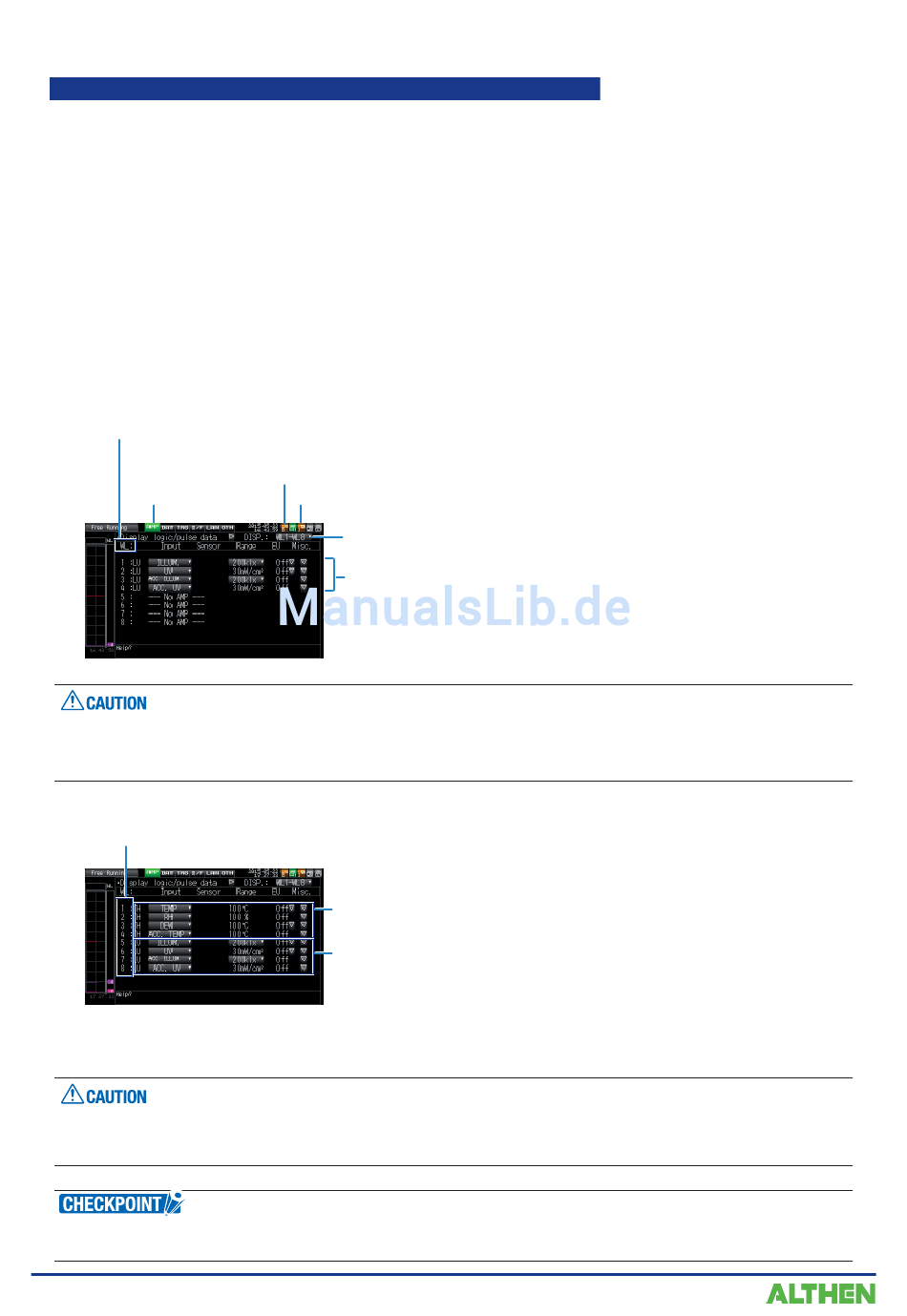

Die folgende Abbildung zeigt den Bildschirm mit den AMP-Einstellungen bei angeschlossenem GL100-WL+GS-
LXUV.
Nach dem Anschließen des drahtlosen Sensors ändern Sie mit der Taste [MENU] die auf dem AMP-Einstell-
bildschirm angezeigten Kanäle CH1 bis CH10 in WL1 bis WL8, oder ändern Sie mit der Taste [FILE/GROUP] die
Kanalgruppe in WL1 bis WL8 und öff nen Sie dann mit der Taste [MENU] den Bildschirm „Wireless sensor set-
ting" (Einstellung drahtloser Sensor).
Kanalanzeigebereich
• WL-Anzeige Wird bei angeschlossenem drahtlosen Sensor angezeigt.
• GS-Anzeige Wird bei angeschlossenem GS-Sensor und Eingangsmodul/Adapter angezeigt.
AMP-Einstellbildschirm
Bei einem nicht aktivierten drahtlosen Sensor kann die Einstellung des drahtlosen Sensors nicht vorgenommen
werden.
Vergewissern Sie sich, dass sich der angeschlossene drahtlose Sensor im WLAN-Status befi ndet.
<Beschreibung der zum drahtlosen Sensor gehörenden Anzeige>
(1) Anzeigebereich für drahtlosen Sensor
WL und CH werden angezeigt.
Die auf dem Einstellbildschirm angezeigten Informationen hängen von der Art des angeschlossenen GS-Sen-
sors und Eingangsmoduls/Adapters ab.
Bei Erfassung der Daten im GL100-WL werden unter Umständen einige Daten aufgrund der Datenverarbeitung
des angeschlossenen GL100-WL, GL-Sensors und Eingangsmoduls/Adapters verzögert.
Berücksichtigen Sie diese Verzögerungen bei den Daten, wenn Sie Daten überprüfen und wiedergeben möchten.
Einzelheiten zur drahtlosen Verbindung zwischen dem GL240 und dem GL100-WL und Bedienbeispiele siehe un-
ter „(5) LAN-Einstellungen" in „3.4 Einstellmenüs".
3-30
Anzeige der Verbindung zum drahtlosen Sensor
Anzeige der WLAN-Verbindung
Kanalgruppenumschaltung
AMP-Einstellbildschirm
(2) Messmodul 1
Die Informationen über GS-Sensor und Eingangsmodul/Adapter, die an den
GL100-WL angeschlossen sind, werden angezeigt.
(3) Messmodul 2
Die Informationen bei zwei Arten von GS-Sensor und Eingangsmodul/
Adapter, die an den GL100-WL+GS-DPA (GS-Verzweigungsadapter)
angeschlossen sind, werden angezeigt.
