KAPITEL 3 Einstellungen und Messung
3.1

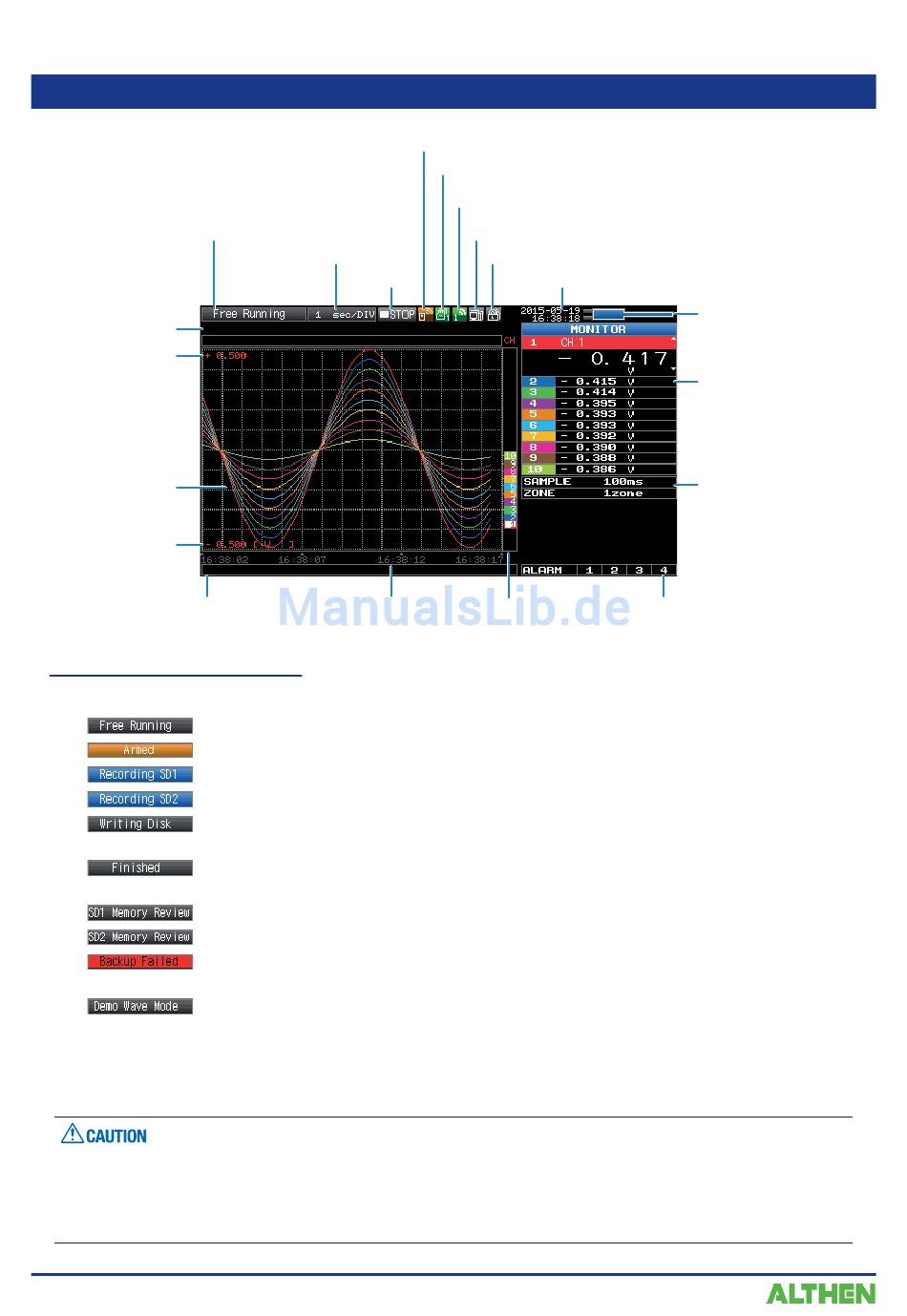

Fensterbezeichnungen und Funktionen

20. Datenerfassungsleiste
19. Obere Messgrenze
18. Anzeigebereich für
Signalverläufe
17. Untere Messgrenze
16. Anzeigebereich für Dateinamen
1. Kurzinformationsanzeige
Zeigt den Betriebsstatus des GL240 an.
* Einzelheiten zur Datenerfassung wie zum Beispiel Trigger und Wiederholung siehe unter „(3) TRIG-
Einstellungen" in „3.4 Einstellmenüs".
* Einzelheiten zur Datenerfassungseinstellung siehe unter „(2)-2 Name der Datei mit den erfassten Daten" in
„3.4 Einstellmenüs".
Schalten Sie das Gerät nicht aus, wenn das Statussymbol „ * " angezeigt wird oder wenn auf das Gerät zugegriff en
wird. Daten, die bereits erfasst wurden oder in diesem Moment erfasst werden, werden möglicherweise
beschädigt.
Starten Sie den nächsten Bedienvorgang erst, nachdem Sie sich vergewissert haben, dass die Statusmarkierung
auf „STOP" umgeschaltet hat.
3-2
1. Kurzinformationsanzeige
2. Anzeigebereich Zeit/Teilstrich
3. Statusmarkie-
rung
15. Zeitstempel
: Wird während des Startvorgangs bzw. dann angezeigt, wenn keine Daten erfasst werden.
: Wird angezeigt, wenn das Gerät nach Beginn der Messung auf Triggersignale wartet.
* : Wird angezeigt, wenn die Daten erfasst und auf der SD-Karte 1 gespeichert werden.
* : Wird angezeigt, wenn die Daten erfasst und auf der SD-Karte 2 gespeichert werden.
* : Die Daten einschließlich des Stopps der Datenerfassung werden auf die SD-Karte
geschrieben.
: Wird angezeigt, wenn der GL240 auf die Betätigung der Taste [START/STOP] wartet,
um das Gerät nach der Datenerfassung zu stoppen.
* : Wird bei der Wiedergabe der auf der SD-Karte 1 gespeicherten Daten angezeigt.
* : Wird bei der Wiedergabe der auf der SD-Karte 2 gespeicherten Daten angezeigt.
: Wird bei einer fehlgeschlagenen Datensicherung angezeigt (z. B. wenn die als
Speicherziel der Datensicherung angegebene SD-Speicherkarte entfernt wurde).
: Wird angezeigt, wenn anstelle von Messdaten ein Demo-Signalverlauf angezeigt wird.
4. Anzeigebereich für drahtlosen Sensor
5. Gerätezugriff sanzeige
(SD-Speicherkarte 1)
6. Gerätezugriff sanzeige
SD-Speicherkarte 2/WLAN-Anzeige
7. Kontrollleuchte für Fernsteuerung
8. Tastensperrenanzeige
9. Uhrzeitanzeige
14. Stiftanzeige
10. Netzspannungs- und
Akkuladestandsanzeige
11. Digitalanzeigebereich
12. Schnelleinstellungen
13. Alarmanzeigebereich
