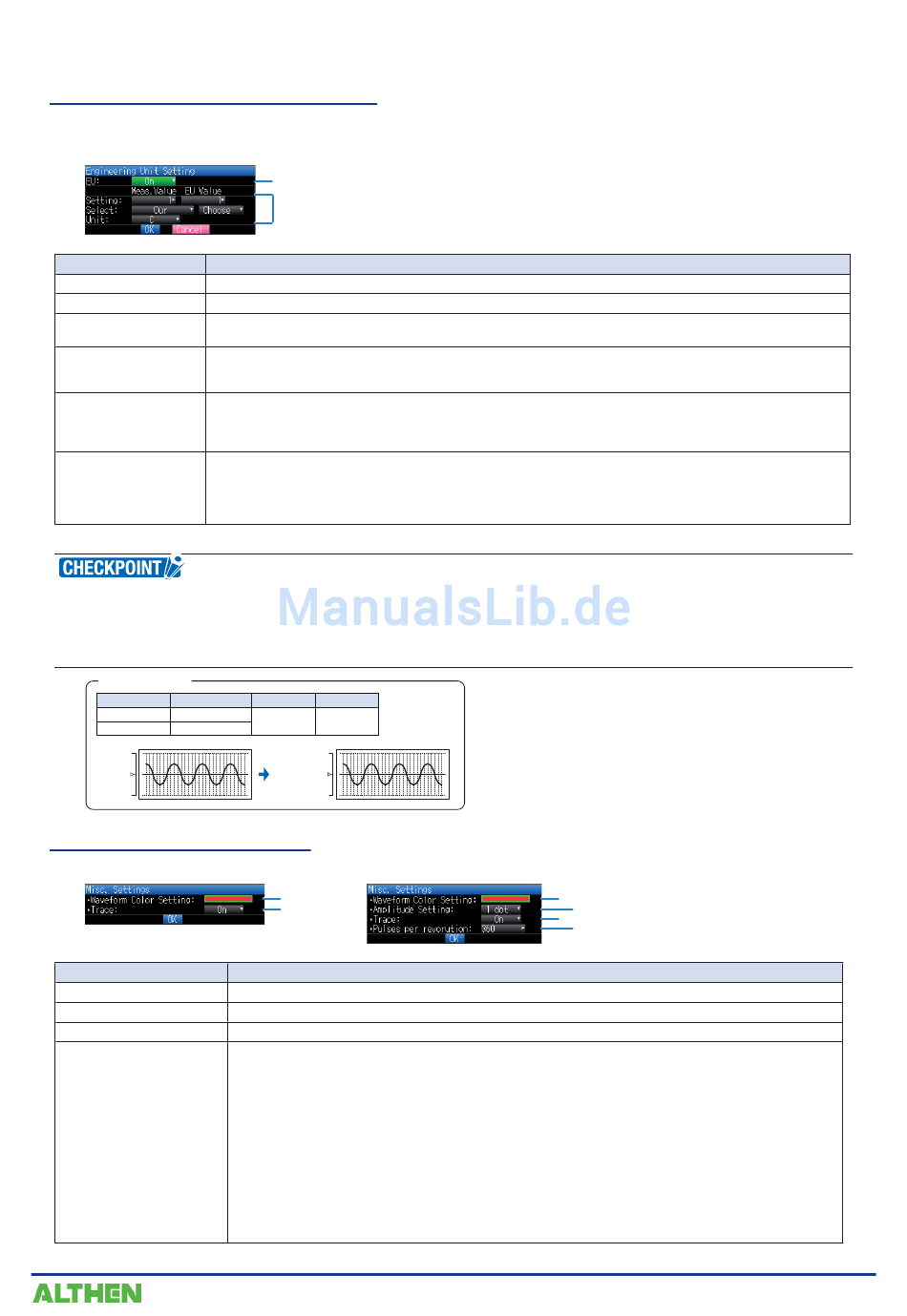

GRAPHTEC GL240 Benutzerhandbuch Seite 69

(1)-11 EU ( Skalierungseinstellungen)
Zur Umrechnung des Messwertes in andere Einheiten. Diese Einstellung steht nur zur Verfügung, wenn unter (1)-7 die
Option „Pulse" gewählt wurde.
Einstellung
(1) [EU] Schaltet die Skalierungsfunktion ein oder aus.
(2) [Meas. Value] Legt einen Wert fest, der umgerechnet werden soll.
(3) [EU Value] Legt einen Ausgabewert nach der Umrechnung fest.
EU-Ausgangswert
(4) [Select] Auswahl Legt eine bestimmte physikalische Einheit fest (die folgenden stehen zur Auswahl).
Strom, Länge, Fläche, Volumen, Geschwindigkeit, Beschleunigung, Frequenz, Gewicht, Arbeit, Druck,
Durchfl ussmenge, Temperatur, Dehnung, Helligkeit, Dichte
(5) [Unit] Einheit Wählt die Einheit, die nach der Umrechnung verwendet werden soll.
Die in diesem Feld angezeigte Einheit gehört zu der unter „Select" festgelegten Einstellung. Zur Festlegung
einer in diesem Feld nicht aufgeführten Einheit wählen Sie unter „Arbitrary unit" (Eigene Einheit) einen
benutzerdefi nierten Text. Die in diesem Feld angezeigte Einheit entspricht der Anzeige unter „Arbitrary unit".
(6) [Arbitrary Unit] Legt die Einheit fest, die nach der Umrechnung verwendet werden soll.
frei wählbare Der Text kann als benutzerdefi nierte alphanumerische Zeichenkette vorgegeben werden
Einheit (zur Zeicheneingabe siehe unter „(9) Eingabe von Zeichenketten" in „3.4 Einstellmenüs").
Bei Angabe von „Select Unit" oder „Unit" wird diese Einstellung in dieses Feld übernommen.
Bei Verwendung von „Select" oder „Unit" wird die Einstellung in dieses Feld übernommen.
•
Bei Anzeige einer Meldung folgen Sie den dort angezeigten Informationen zur Änderung des Einstellwertes.
•
Die Skalierungsfunktion führt die Berechnung auf Grundlage des Verhältnisses der Einstellungen bei Messwert
und Ausgangswert in der physikalischen Einheit durch.
•
An der Digitalanzeige wird „++++/----" angezeigt, wenn der GL240 den Wert nicht verarbeiten kann.
•
Die Spanne kann je nach den Skalierungseinstellungen geändert werden.
Einstellbeispiel
Mess- Wert
EU-Ausgangswert
1000 800
0 200
1000
Kan.1
0
(1)-12 Misc. (Verschiedenes).
< Bei Impuls >
Einstellung
(1) Signalverlaufsfarbe
(2) Amplitude
(3) Trace
(4) Impulse pro
Umdrehung
(1)
(2) (3) (4) (5) (6)
Dec pt Wählen
+ xx.xx 1/min
800
KAN.1 Skalierung 1
0
< Bei Logik >
(1)
(3)
Bei Rot, Grün und Blau (RGB) jeweils 0 bis 31 Farbtöne
1 bis 8 Bildpunkte
Zur Einstellung der Anzeige des Signalverlaufs.
1 bis 10000
Ist der Impulseingang auf „Pulses per revolution" eingestellt, wird hier die Anzahl der Impulse pro
Umdrehung eingegeben.
Da die Anzahl der Impulse pro Umdrehung hier für eine Umdrehung eingegeben wird, wird die Anzahl
der Umdrehungen pro Minute (1/min) berechnet. Bei der Einstellung von z. B. 100 entsprechen 100
Eingangsimpulse einer Umdrehung.
< Berechnungsformel >
Anzahl der Umdrehungen (1/min) = Impulseingangsfrequenz / Anzahl der Impulse pro Umdrehung x
60 (1 Minute)
< Beispiel >
Anzahl der Impulse pro Umdrehung: 100 (100 Eingangsimpulse entsprechen einer Umdrehung)
Impulseingang: 1000 Hz (1000 Impulse pro Sekunde)
Anzahl der Umdrehungen: 600 RPM (600 1/min)
KAPITEL 3 Einstellungen und Messung
Beschreibung
(1)
(2)
(3)
(4)
Beschreibung
3-29
