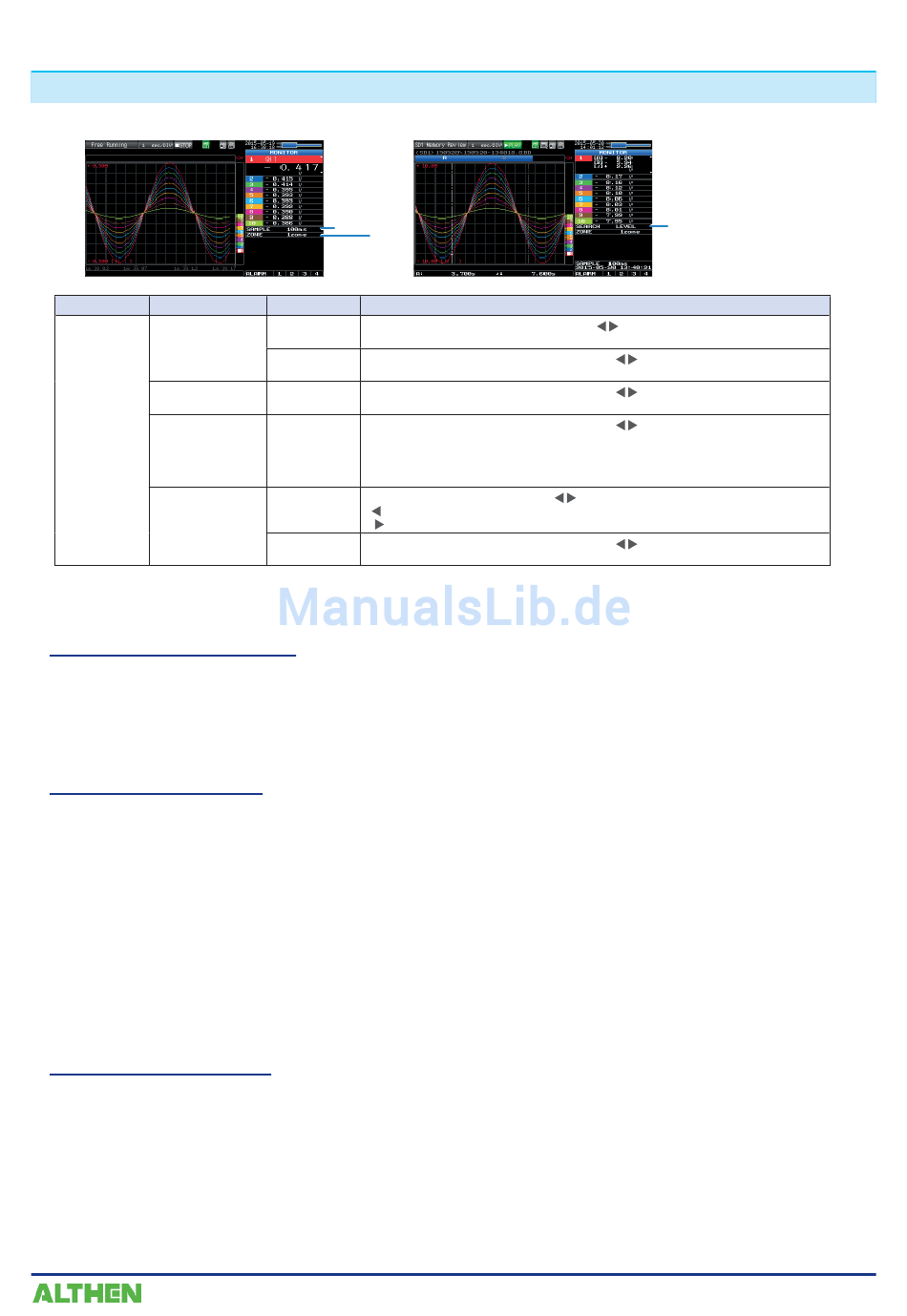

(11) Quick setting) Schnelleinstellungen
< Freilauf >
Bildschirm Dateioperation
Waveform Free running
(Signal- (Freilauf)
verlauf)
Capturing
(Erfassung)
Replaying during
capturing
(Wiedergabe
während der
Erfassung)
Replaying
(Wiedergabe)
(11)-1 SAMPLE (MESSUNG)
Zur Einstellung des Messintervalls vor dem Freilauf bzw. vor der Erfassung.
Messintervall siehe die Beschreibung oben unter „(2)-1 Messintervall".
(11)-2 ZONE (BEREICH)
Der Signalverlauf kann mit einer Unterteilung in 1, 2, 5 oder 10 Bereiche angezeigt werden.
1 Fenster: Vollständige Anzeige aller 10 Kanäle.
2 Fenster: Die Anzeige ist in zwei Fenster unterteilt. Die Kanäle 1, 3, 5, 7, 9 und sowie 2, 4, 6, 8 und 10 wer-
den in zwei getrennten Fenstern angezeigt.
5 Fenster: Die Anzeige ist in fünf Fenster unterteilt. 1/6 Kan., 2/7 Kan., 3/8 Kan., 4/9 Kan., 5/10 Kan. werden
in fünf separaten Fenstern angezeigt.
10 Fenster: Die Anzeige ist in zehn Fenster unterteilt. Die Kanäle 1 bis 10 werden jeweils in einem eigenen
Fenster angezeigt.
(11)-3 SEARCH (SUCHE)
Zur Suche der Position in den wiedergegebenen Daten, die einen Alarm ausgelöst hat.
< Wiedergabedaten >
(11)-1
(11)-2
Inhalt
SAMPLE Das Messintervall kann mit den Tasten
(MESSUNG)
ZONE Die Bereichseinteilung kann mit der Taste
(BEREICH)
ZONE Die Bereichseinteilung kann mit der Taste
(BEREICH)
ZONE Die Bereichseinteilung kann mit der Taste
(BEREICH)
SEARCH Die Suche kann mit den Tasten
(SUCHE) : Suche nach vorhergehenden Signalverläufen.
: Suche nach späteren Signalverläufen.
ZONE Die Bereichseinteilung kann mit der Taste
(BEREICH)
KAPITEL 3 Einstellungen und Messung
(11)-3
Beschreibung
geändert werden.
geändert werden.
geändert werden.
geändert werden.
vorgenommen werden.
geändert werden.
3-81
