(1)-26 „Other" Weitere Einstellungen
Anmerkungstext, kanalübergreifende Berechnung, Spanne, Breite der Kurvenlinie, Verlaufsanzeige, Nullpunkt
usw. können eingestellt werden.
Siehe unter „(1)-6 Misc. (Versch.)" in „3.4 Einstellmenüs".

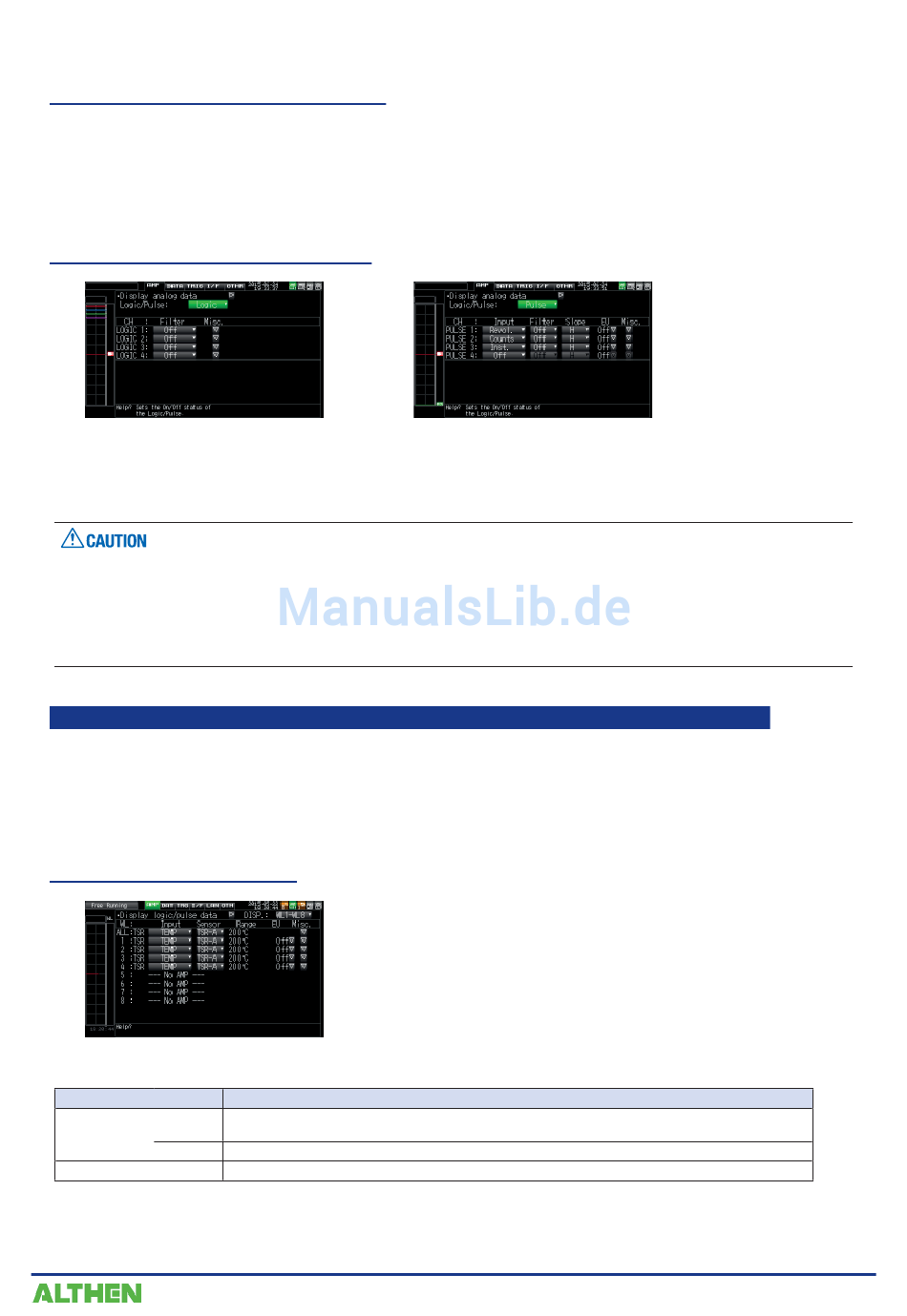

(1)-27 Logik- und Impulseinstellung

Zur Durchführung von Einstellungen im Zusammenhang mit dem Digitaleingang des GL240.
Siehe unter „(1)-7 Logik/Impuls" in „3.4 Einstellmenüs".
Bei den Gruppeneinstellungen wird jedoch LOGIC5 bis LOGIC8 und PULSE5 bis PULSE8 angezeigt.
Wenn mit dem GL100-WL Impulse gemessen werden, wird die Impulsmessung durch den GL100-WL durchgeführt.
Das kürzeste Messintervall des GL100-WL beträgt 500 ms.
Bei einem kürzeren Messintervall des GL240 als 500 ms kann es bei der Berechnung während des Messintervalls
des GL240 zu einem Fehler zwischen dem vom GL100-WL in den 500 ms erfassten Wert und dem vom GL240
erfassten Impuls kommen.
Einstellung des GL100-WL mit 4-Kanal-Eingangsmodul für Thermistoren: optional
(GL100-WL+GS-4TSR)
Zur Einstellung des 4-Kanal-Thermistoreingangsmoduls.
Bei angeschlossenem drahtlosen Sensor und 4-Kanal-Thermistoreingangsmodul wird der folgende Einstell-
bildschirm angezeigt.
(1)-28 Eingangseinstellung
Zur Auswahl der Eingangsbedingungen
Einstellung
Kanal 1 bis 4 Off (Aus)
TEMP
Kanal 5 bis 8 No AMP
Das Eingangssignal wird nicht gemessen. Auch die Signalverlaufs- und die Digitalanzeige stehen
nicht zur Verfügung.
Zur Messung der Temperatur.
Es kann kein weiterer drahtlose Sensor installiert werden
KAPITEL 3 Einstellungen und Messung
Beschreibung
3-35
